- patrimoine industriel, patrimoine industriel de la Haute-Saône
chaîne de fabrication de sabots : 2 machines à tourner, machine à usiner par copiage, machine à découper par scie, machine à polir, machine à usiner (banc à affûter),
moulin à farine et à huile, puis atelier de sabotier
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Haute-Saône - Faucogney-et-la-Mer
-
Commune
Sainte-Marie-en-Chanois
-
Lieu-dit
sur le Breuchin
-
Dénominationsmachine à tourner, machine à usiner par copiage, machine à découper par scie, machine à polir, machine à usiner
-
Appellationschaîne de fabrication de sabots

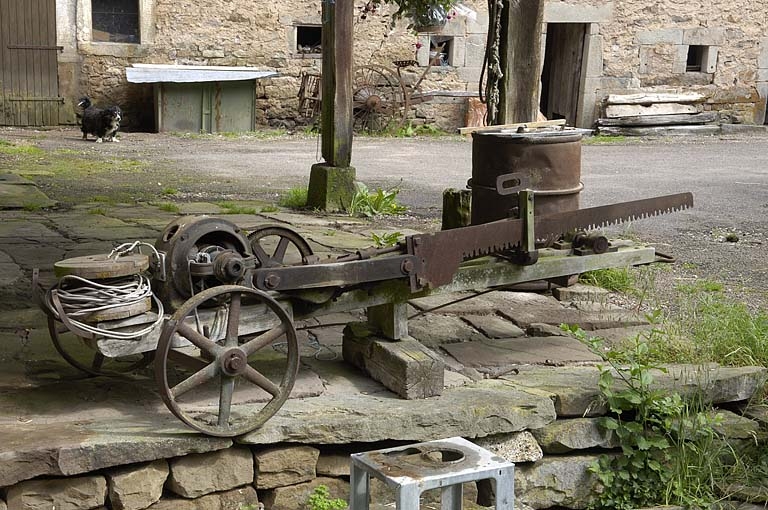

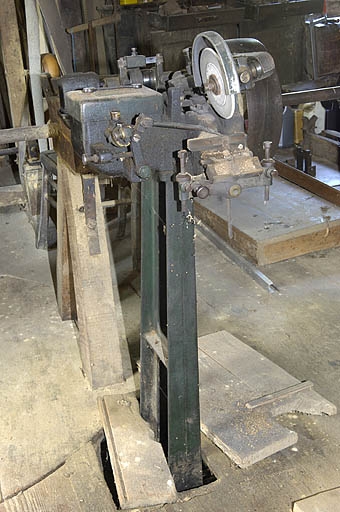

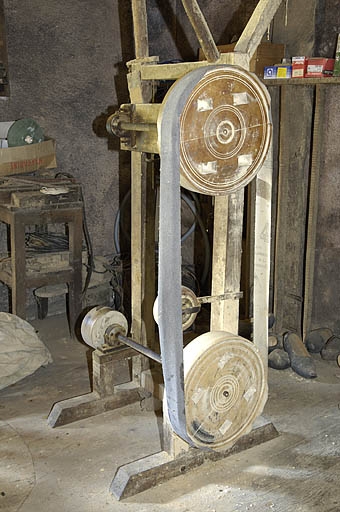

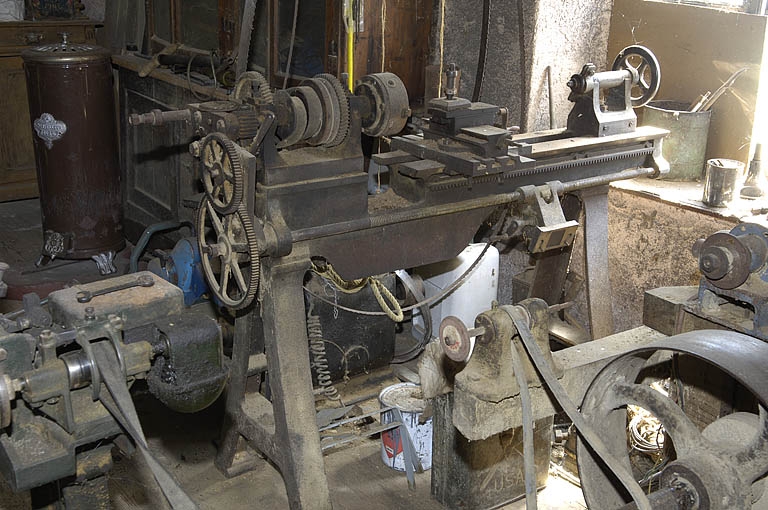

Les machines ont été achetées (neuves ?) par François Bresson lorsqu'il a monté son atelier en 1942. Elles ont vraisemblablement été mises en jeu par une turbine hydraulique Comelor (Fougerolles, 70) de 25 ch, remplacée par un moteur électrique Alsthom de 5 ch daté 1952, et placé dans le plancher séparant le rez-de-chaussée de l'étage. Une petite scie alternative horizontale, montée sur un châssis à roue et actionnée par un moteur électrique Barnier (Lille, 59) de 15 ch, ainsi que la turbine (hors d'usage), ont été déposées sous l'auvent à l'extérieur. Le polissoir à bande vertical et le banc d'affûtage, permettant la maintenance des outils métalliques, ont été mis au point sur place.
-
Période(s)
- Principale : 1ère moitié 20e siècle
-
Lieu d'exécutionCommune : Fourchambault
-
Lieu d'exécutionCommune : Bourges
-
Lieu d'exécutionCommune : Lurcy-Lévis
-
Auteur(s)
-
Auteur :
J. Guilliet - Egré et CieconstructeurJ. Guilliet - Egré et CieCliquez pour effectuer une recherche sur cette personne.
Constructeur à Fouchambault (Nièvre).
-
Auteur :
Bonneau - Schwartz et CieconstructeurBonneau - Schwartz et CieCliquez pour effectuer une recherche sur cette personne.
Constructeur à Bourges (Cher).
-
Auteur :
A. BaudinconstructeurA. BaudinCliquez pour effectuer une recherche sur cette personne.
A. Baudin, constructeur à Lurcy-Levy (Allier).
-
Auteur :

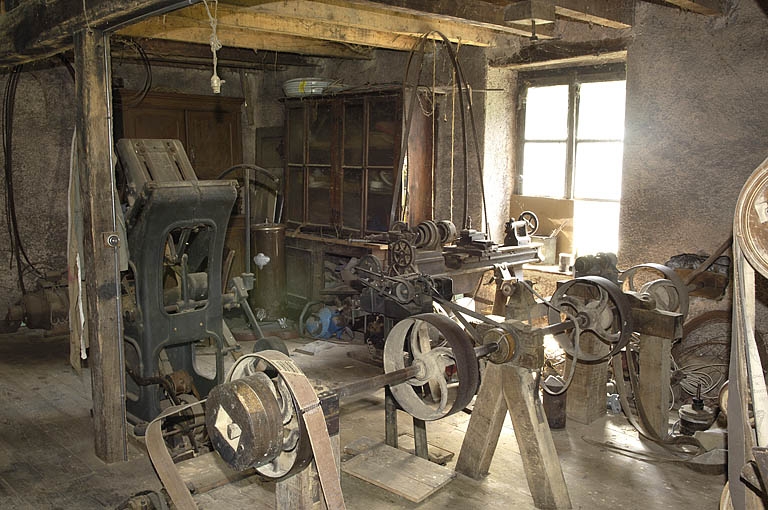

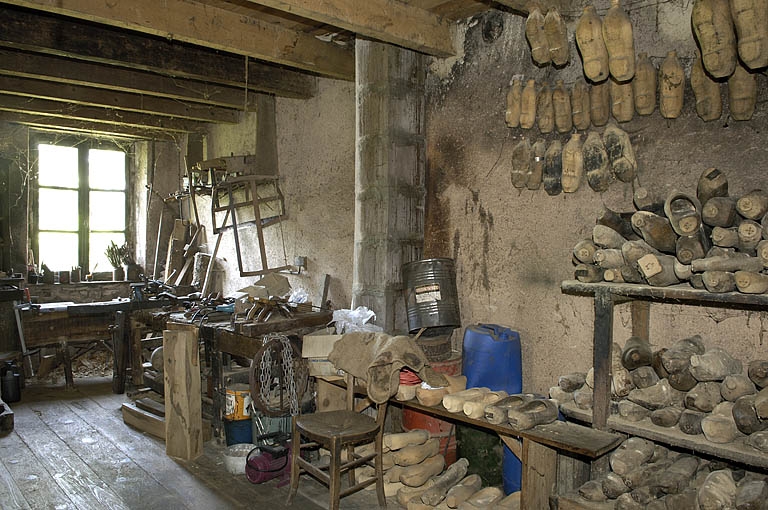

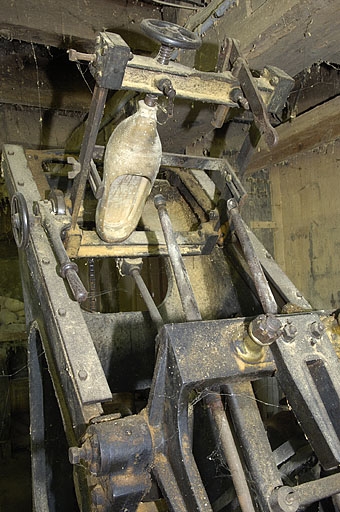

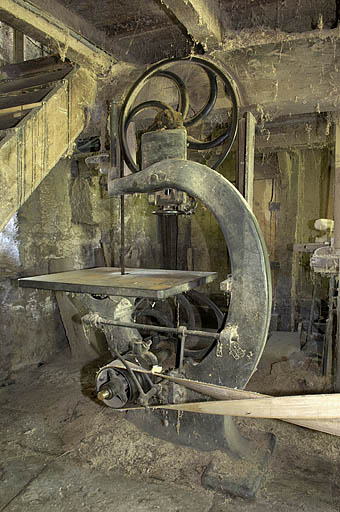

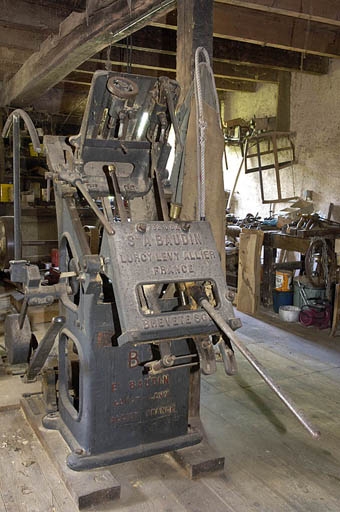

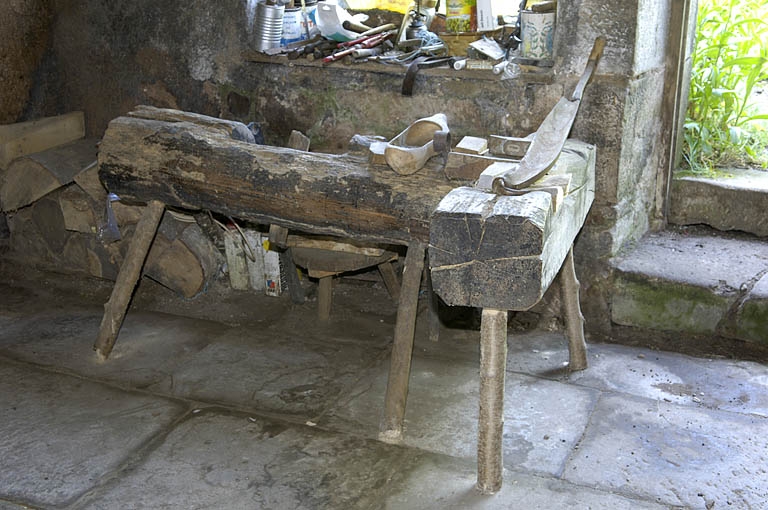

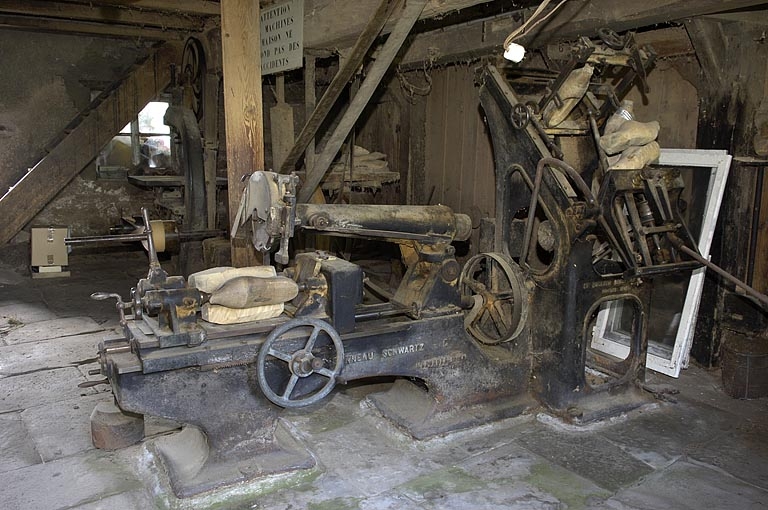

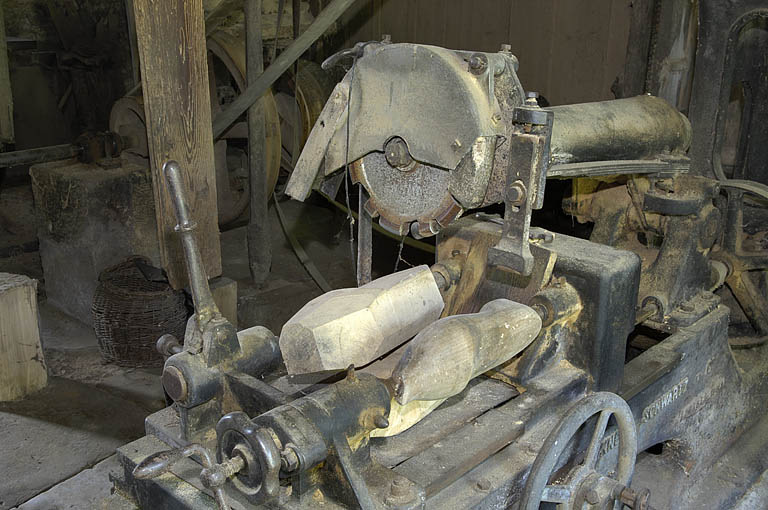

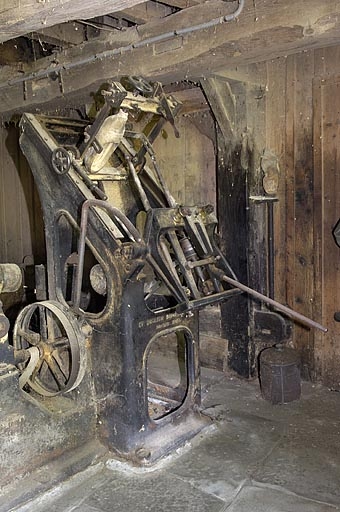

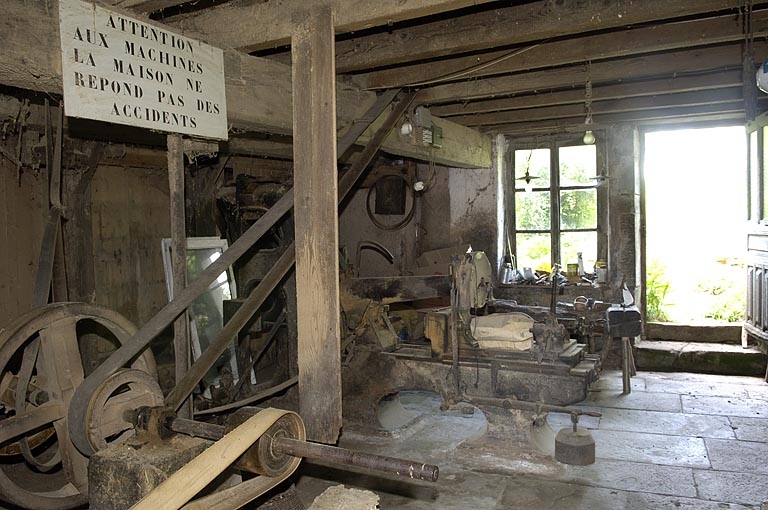

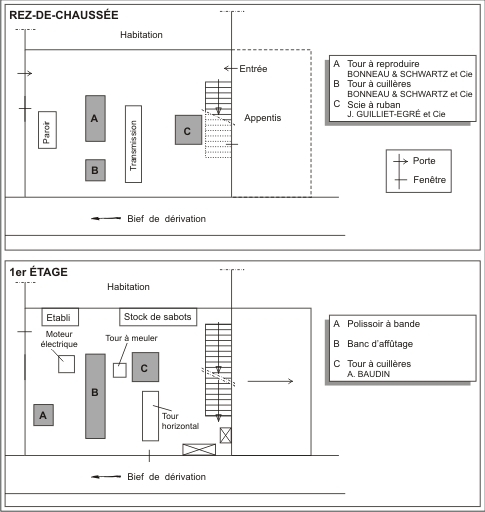

Cette chaîne de fabrication comprend six machines - permettant de réaliser toutes les phases d'élaboration du sabot -, réparties au rez-de-chaussée et à l'étage carré de l'ancien atelier du moulin. La scie à ruban J. Guilliet - Egré et Cie (Fouchambault, 58), le tour à reproduire et une machine à tourner (tour à cuillères ou videuse), tous deux de marque Bonneau - Schwartz et Cie (Bourges, 18) sont implantées au rez-de-chaussée. Le premier étage abrite un second tour à cuillères de marque A. Baudin (Lurcy-Levy, 03), un polissoir à bande et un banc d'affûtage. L'ensemble était entraîné par un moteur électrique Alsthom (Belfort, 90). Le bois de bouleau ou de platane était débité en billes d'une quarantaine de centimètres à l'aide de la scie à ruban, ébauchant la forme du sabot. Celui-ci est fixé dans le tour à reproduire (à une place), qui donne la forme extérieure. L'intérieur du sabot est ensuite creusé sur le tour à cuillère (ou videuse). Les travaux de finition sont opérés manuellement : façonnage de l'intérieur avec une gouge, affinage de la pointe à l'aide d'un paroir fixé sur un établi, ornementation (décor incisé), polissage et peinture ou vernissage éventuels. Un tour à meuler et un tour à bois horizontal - n'entrant pas dans cette chaîne et actionné par un moteur électrique L. Gellé (Paris) - ont été installés à l'étage pour l'usage personnel du sabotier. L'atelier renferme un autre moteur électrique (déposé) de marque Ch. Roulland (Vincennes, 94).
-
Catégoriesindustrie du bois
-
Structures
- fonctions successives
-
Inscriptions & marques
- inscription concernant le fabricant, fondu
-
Précision inscriptions
Inscription concernant le fabricant (scie à ruban) : J. Guilliet Egré et Cie (Fouchambault) ; inscription concernant le fabricant (tour à cuillères et tour à copier) : Ets Bonneau - Schwartz et Cie (Bourges, Cher) ; inscription concernant le fabricant et incription technique (tour à copier) : A. Baudin - Lurcy-Levy (Allier/France) - Brevété SGDG - 732 CBZ
-
Statut de la propriétépropriété privée
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Date(s) d'enquête :
2005;
Date(s) de rédaction :
2005
