Dossier d’œuvre objet IM25001834
| Réalisé par
Le Guet Tully Françoise
;
;
Le Guet Tully Françoise
Cliquez pour effectuer une recherche sur cette personne.
Issenmann Delphine
;
;
Issenmann Delphine
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
- recensement du patrimoine astronomique
lunette astronomique et instrument astrométrique (lunette altazimutale dite altazimut),
observatoire
Œuvre étudiée
Auteur
-
Sancey YvesSancey YvesCliquez pour effectuer une recherche sur cette personne.
Sancey, Yves. Photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013.
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Besançon - Besançon nord-ouest
-
Commune
Besançon
-
Lieu-dit
la Bouloie
-
Adresse
34, 36, 41 à 43 avenue de l' Observatoire
-
Lieu de dépôt
Commune : Franche-Comté,25,Besançon,Musée du Temps
-
Dénominationslunette astronomique, instrument astrométrique
-
Appellationsaltazimut
-
Parties constituantes étudiées
-
Parties constituantes non étudiéespilier

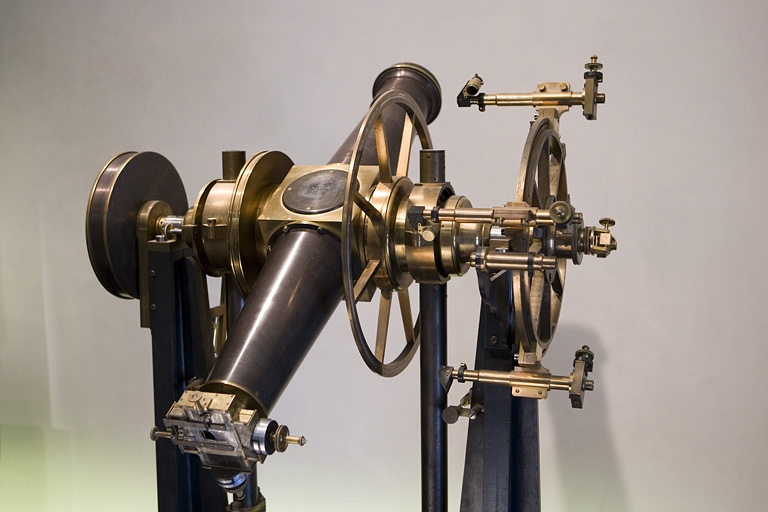

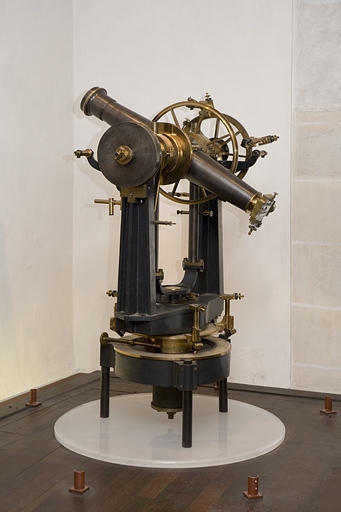

L'observatoire de Besançon est doté dès sa création d'un instrument assez rare, adopté essentiellement dans les sites de tradition allemande : un altazimut, commandé au constructeur parisien Paul Gautier. Achevé en 1889, cet instrument exceptionnel en France est exposé par son constructeur à l'Exposition universelle de Paris avant d'être mis en place, en mai 1890, sur le côté est de l'axe nord-sud structurant le site. Utilisable comme un gros théodolite, comme une lunette méridienne (une fois orienté dans le plan méridien) ou comme instrument des passages, il a pu (comme celui de Lisbonne) servir à déterminer des déclinaisons en substituant des mesures du temps aux mesures angulaires et semble aussi avoir servi pour le service de l'heure en permettant l'observation des astres en dehors du méridien quand le temps n'avait pas permis les observations méridiennes. Malgré trois pénibles années de mise au point, il paraît n'avoir jamais vraiment été exploité. Une lettre de Gautier datée de 1893 mentionne la difficulté de manipulation de son axe, provenant semble-t-il du rétrécissement de la douille dû au froid. Le constructeur suggère de remédier à cet inconvénient en rehaussant l'axe, jusqu'à ce qu'il tourne, au moyen de la vis de butée se trouvant sous le triangle. C'est en vue de cette manoeuvre qu'il fait creuser la rainure, encore visible aujourd'hui, dans le pilier de pierre qui supporte l'instrument. Au cours de cette même année 1893, l'observatoire complète l'installation en achetant une horloge Fénon. Un premier abri mobile en tôle, en forme de coupole et construit à partir de deux grandes cloches à gaz inutilisées, avait été mis en place en 1884-1885. Il est remplacé en 1890 par une coupole de 3,90 m de diamètre, installée à l'entrée nord du parc par l'entreprise bisontine de constructions mécaniques Douge Frères (faubourg de Tarragnoz). A cette occasion, deux piliers en pierre sont construits pour supporter les mires. La coupole a été détruite dans les années 1960 et l'instrument déposé en 1998 au Musée du Temps, où il est exposé.
-
Période(s)
- Principale : 4e quart 19e siècle , porte la date
-
Dates
- 1889, porte la date
-
Lieu d'exécutionCommune : Paris
-
Auteur(s)
-
Auteur :
Gautier PaulfabricantGautier PaulCliquez pour effectuer une recherche sur cette personne.
Fabricant d’instruments d’astronomie. Formé à Paris dans l’atelier de Marc Secrétan puis dans celui d’Eichens, qu’il reprend en 1881.
-
Auteur :

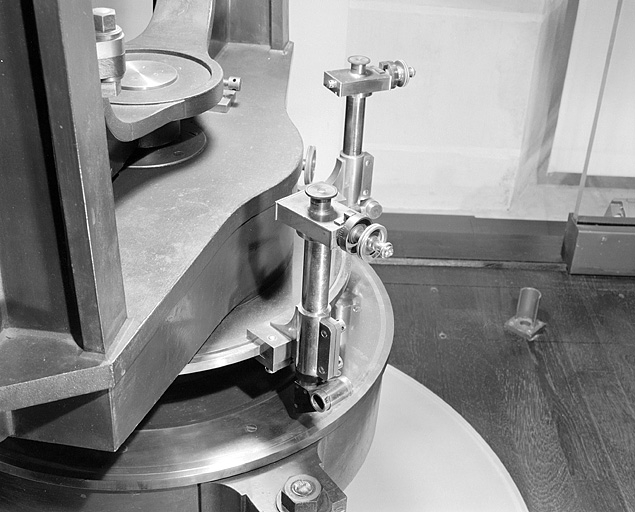

Comme son nom l'indique, l'altazimut sert à mesurer la hauteur d'un astre au-dessus de l'horizon ainsi que son azimut (angle entre la projection horizontale de la ligne de visée et la direction du sud). Positionné dans un azimut donné et associé à une horloge, l'altazimut permet donc de déterminer la hauteur d'un astre et l'instant de son passage dans cet azimut. Ainsi, lorsque l'astre en question figure dans un catalogue, il est possible de "fabriquer" l'heure, comme avec le cercle méridien mais après des calculs plus complexes, suppléant ainsi à ce dernier en cas de mauvais temps (l'observation de l'astre s'effectue alors en dehors de son passage dans le plan méridien). La lunette altazimutale est équipée d'une monture azimutale, à deux axes de rotation (un axe vertical et un axe horizontal) et munie de deux cercles gradués (l'un vertical pour les hauteurs et l'autre horizontal pour les azimuts), qui l'autorise à viser n'importe quel point du ciel mais ne lui permet pas de suivre facilement les astres dans leur mouvement apparent. Elle a une ouverture de 10 cm et une focale de 1 m ; les grossissements sont de 89 pour l'oculaire ordinaire, 73 pour celui à renvoi coudé et 58 pour le nadiral. Elle était équipée d'un niveau à bulle à enjambement dont seul le porte-niveau subsiste. L'observatoire conserve deux tubes en laiton qui ont probablement fait partie de ses accessoires et une partie du système d'éclairage. Actuellement, sur le site ne reste de cet instrument que son pilier circulaire en pierre de taille, la dalle monolithe installée verticalement qui supportait le régulateur astronomique, le chemin de roulement en pierre de taille de la coupole et les deux piliers destinés à l'implantation de la mire nord.
-
Catégoriesastronomie
-
Structures
- fonctions combinées
-
Matériaux
- pierre
- verre
- laiton
- fonte de fer, (incertitude)
-
Précision dimensions

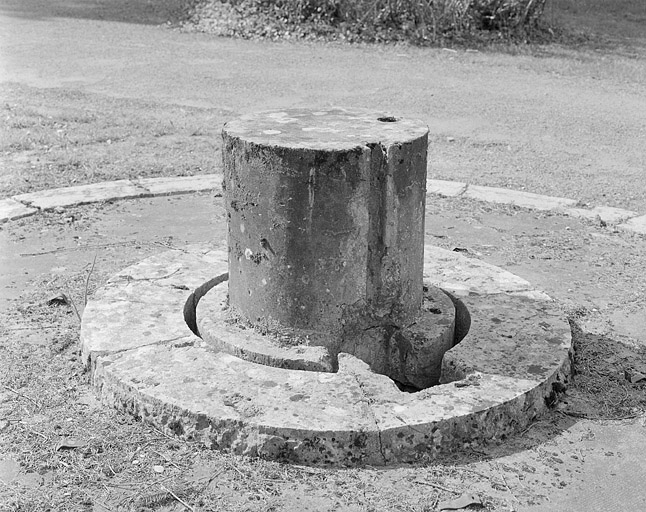

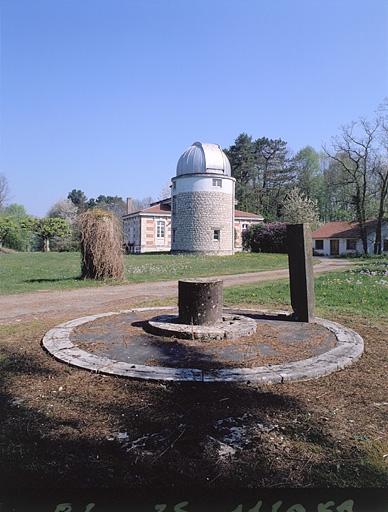

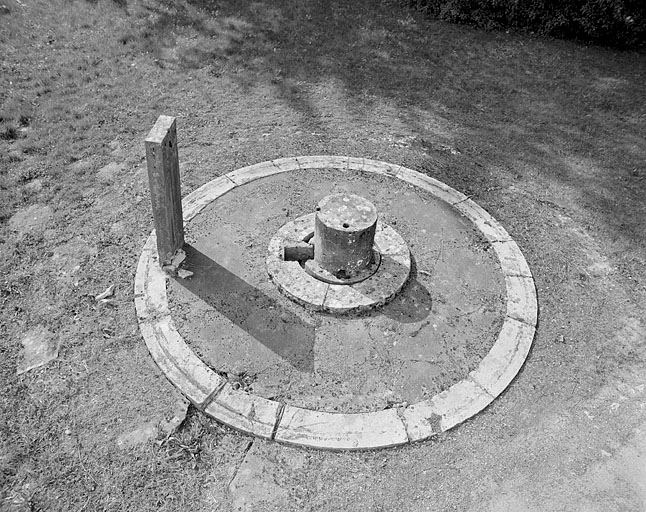

Socle de la coupole : d = 410. Support du régulateur : h = 150, la = 45, pr 14. Pilier de l'instrument : d = 60, h = 56 (au-dessus du sol). Puits du pilier : d = 146.
-
Inscriptions & marques
- inscription concernant le fabricant, gravé, sur l'œuvre
- inscription concernant le lieu d'exécution, gravé, sur l'œuvre
- date, gravé, sur l'œuvre
-
Précision inscriptions

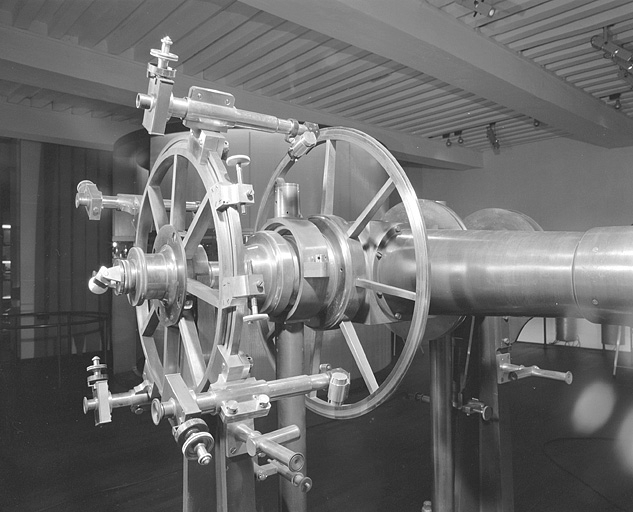

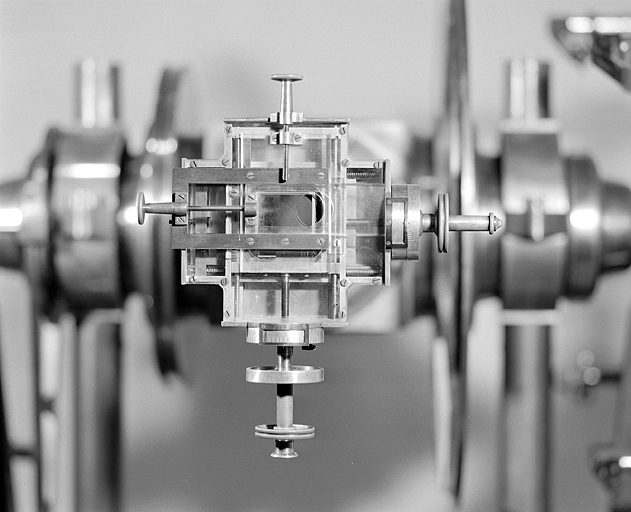

Inscription gravée sur le cube central de la lunette : P. GAUTIER / PARIS 1889.
-
État de conservation
- manque
-
Précision état de conservation
Il manque le niveau (mais peut-être s'agit-il du petit niveau à enjambement conservé par l'observatoire ?).
-
Statut de la propriétépropriété de l'État
-
Intérêt de l'œuvreÀ signaler
L'altazimut, signé par Paul Gautier et daté, fait partie de la dotation initiale de l'observatoire.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives de l'Observatoire, Besançon
Lettre du 20 juillet 1890 de Douge Frères à Louis-Jules Gruey (répertoire Schmidlin, Lettres et devis, 1890)
-
Archives de l'Observatoire, Besançon
Lettre du 19 novembre 1893 de Paul Gautier à Louis-Jules Gruey (répertoire Schmidlin, 1[a], 1881-1891)
Bibliographie
-
Davoigneau, Jean ; Le Guet Tully, Françoise ; Poupard, Laurent ; Vernotte, François. L’Observatoire de Besançon : les étoiles au service du temps / photogr. Jérôme Mongreville avec la collab. d’Yves Sancey ; cartogr. André Céréza. - Lyon : Lieux Dits, 2009. 80 p. : ill. ; 22 cm. (Parcours du patrimoine ; 349)
-
Archives de l'Observatoire, Besançon
Gruey, Louis-Jules. Observatoire astronomique, chronométrique et météorologique de Besançon. Description des terrains, pavillons, instruments et services. - Besançon : Impr. Millot Frères et Cie, 1892. 65 p. : ill. ; 32,5 cm.
-
Gruey, Jules. Sur une méthode unique pour déterminer les constantes de l’altazimut et de la lunette méridienne à grand champ. Comptes rendus des séances de l’Académie des Sciences, séance du lundi 28 décembre 1885, t. 101, p. 1470-1473.
-
Rapport sur les observatoires de province, année 1889. - Paris, 1890, p. 11-12.
-
Rapport sur les observatoires de province, année 1893. - Paris, 1894, p. 11.
-
La société Douge. L’Écho du Bousbot, n° 34, avril 2010, [p. 3-4] : ill., n° 35, juillet 2010, [p. 3-4] : ill., n° 36, octobre 2010. L’Écho du Bousbot est le journal de l’Association Patrimoine Sainte-Madeleine, de Besançon
Documents figurés
-
Archives de l'Observatoire, Besançon : Boîte n° 16

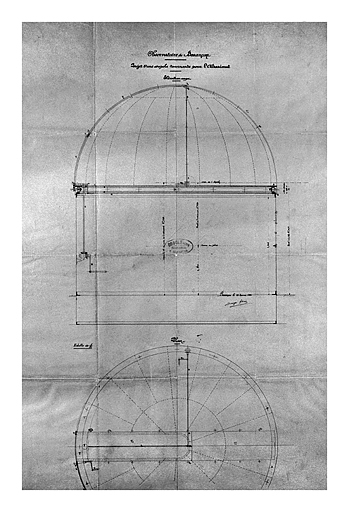

Observatoire de Besançon. Projet d'une coupole tournante pour l'altazimut, dessin, Besançon le 22 janvier 1890, échelle 1:10
-
Archives de l'Observatoire, Besançon

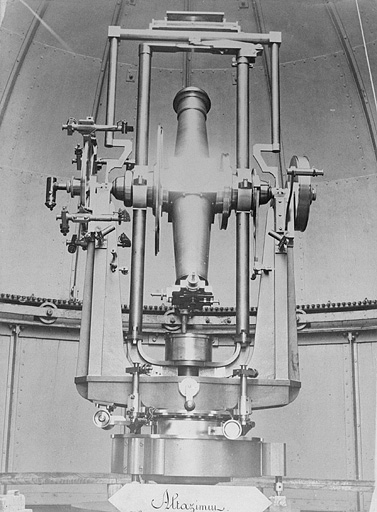

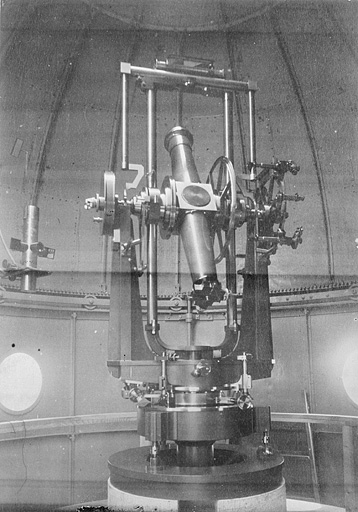

[Vue d'ensemble de l'altazimut], photographie, 1892. Publié dans : "Observatoire astronomique" [...] / Louis-Jules Gruey. - Besançon : Millot, 1892, p. 41.
-
Archives de l'Observatoire, Besançon
Altazimut (M. Gautier, constructeur), photographie, s.n., s.d. [fin 19e siècle], 40 x 50 cm.
Dans un volume de 13 illustrations intitulé : Ministère de l’Instruction publique et des Beaux-Arts. Université de Besançon. Observatoire astronomique - météorologique et chronométrique. - S.n., s.d. [fin 19e siècle].
-
Archives de l'Observatoire, Besançon

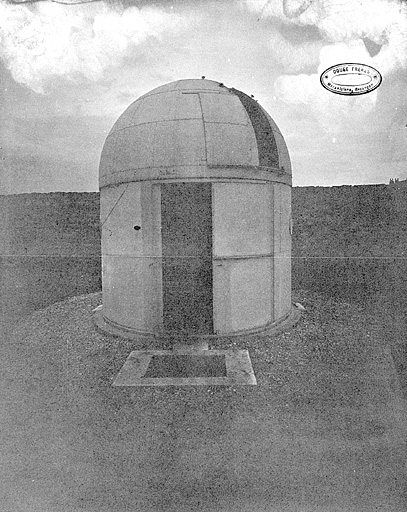

[Extérieur de la coupole de l'altazimut ?], tirage photographique sur papier bleu, s.d. [fin 19e siècle], 26 x 21 cm. Tampon : Douge Frères / Mécaniciens, Besançon
-
Archives de l'Observatoire, Besançon
[Intérieur d'une coupole, document portant le tampon de la société Douge], tirage photographique sur papier bleu, s.d. [fin 19e siècle]. Tampon : Douge Frères / Mécaniciens, Besançon. Cette coupole ne semble pas être localisée à Besançon.
-
Archives de l'Observatoire, Besançon
[Deux personnages devant le pilier nord de la mire nord de l'altazimut], photographie (négatif), s.n., avril 1913, plaque de verre stéréoscopique 4,5 x 10,5 cm.
-
Archives de l'Observatoire, Besançon

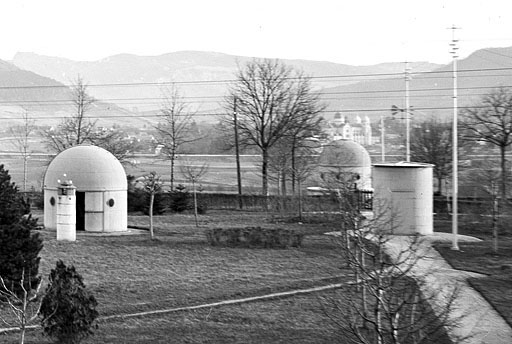

[Les coupoles de l'altazimut (à gauche) et de l'équatorial photographique (à droite)], photographie (négatif), s.n., mars 1914, plaque de verre 13 x 18 cm.
Date(s) d'enquête :
2001;
Date(s) de rédaction :
2008
