site d'écluse n°9 (Chantes)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté - Scey-sur-Saône-et-Saint-Albin
-
Hydrographies
la Saône
-
Commune
Rupt-sur-Saône
-
Adresse
-
Cadastre
2019
C
1017
-
Dénominationssite d'écluse
-
Dossier dont ce dossier est partie constituante
-

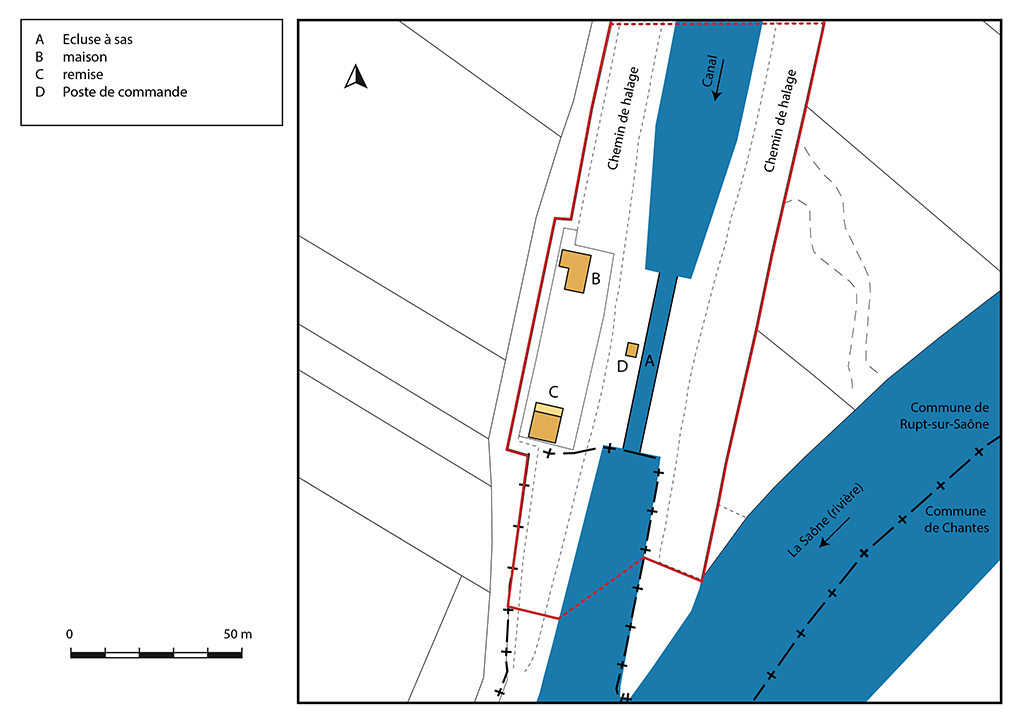

Parties constituantes non étudiéesmaison, écluse, remise, poste de commande

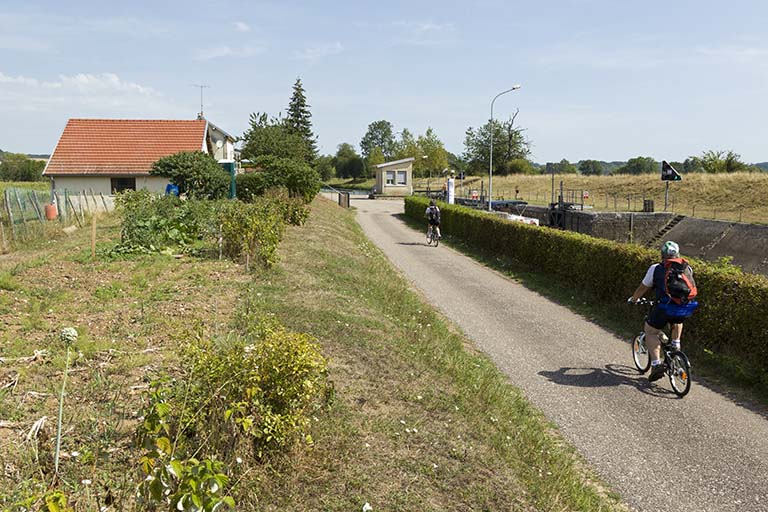

Le site d'écluse est construit vers 1880, une fois la création de la dérivation approuvée par le ministère des Travaux publics (via la Préfecture de Haute-Saône) en 1878 et l'état parcellaire du tracé validé. Les plans du site d'écluse datés du 1er août 1878 sont réalisés par l'ingénieur Bouvaist. À l'instar des autres écluses de la Saône, un poste de cabine est installé dans les années 1990, une fois le fonctionnement de l'ouvrage devenu automatique.
-
Période(s)
- Principale : 4e quart 20e siècle , porte la date, daté par travaux historiques
-
Dates

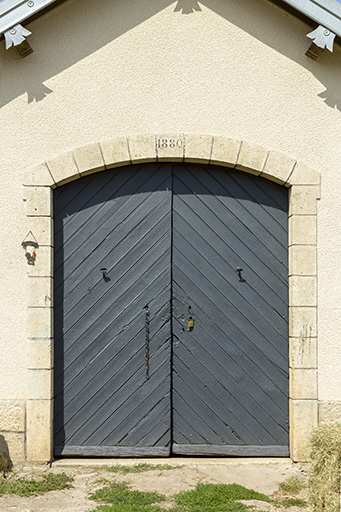

- 1880, porte la date
-
Auteur(s)
-
Auteur :
Bouvaist Gustaveingénieur des Ponts et Chaussées attribution par sourceBouvaist GustaveCliquez pour effectuer une recherche sur cette personne.
Après des études chez les Jésuites à Amiens, il intègre l’École polytechnique en 1867 et se spécialise à l'école des Ponts et Chaussées. Alors ingénieur, il est nommé à Vesoul. Il œuvra au développement des chemins de fer vicinaux dans le département de la Haute-Saône. A partir de 1919, il consacre bénévolement son temps à l'électrification du département dans le cadre de la Société de Ray-Cendrecourt et collabora à la rédaction du journal Le Nouvelliste de la Haute-Saône. Il repose à Navenne où il y fut maire de 1913 à 1925. Une rue de Vesoul porte son nom.
-
Auteur :

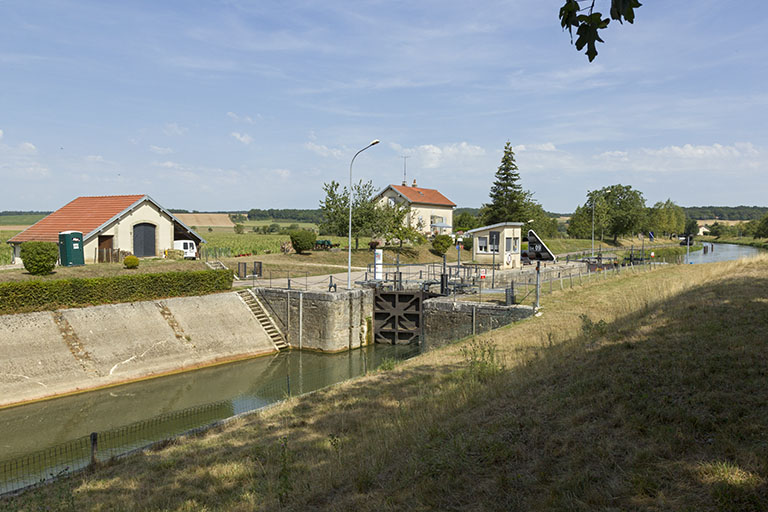

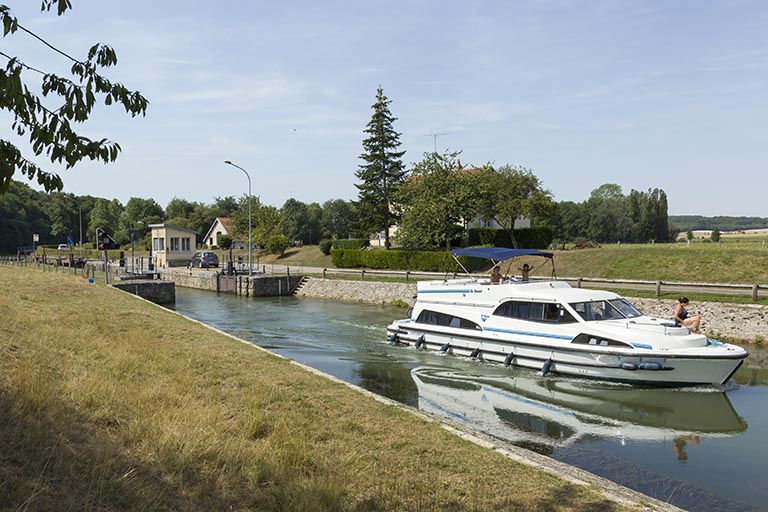

L'écluse, au point kilométrique 340.200, est édifiée en pierre de taille (grès et calcaire). Longue de 38,50 m et large de 5,20 m, elle est dotée aujourd'hui de deux portes automatisées à deux vantaux. La hauteur de chute est de 1.88m.

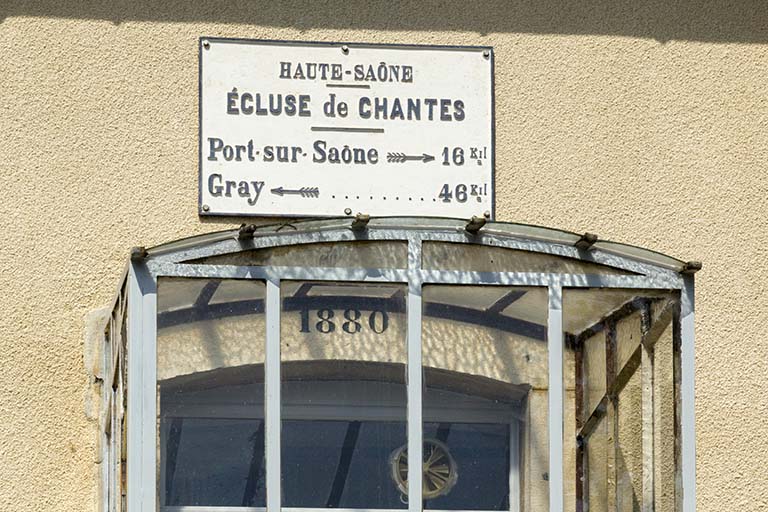

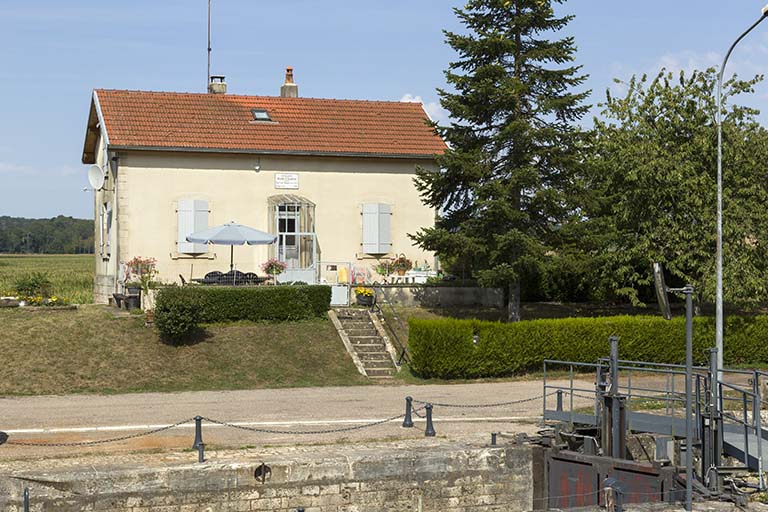

Construite en moellons enduits, la maison éclusière comporte un sous-sol, un rez-de-chaussée et un étage de comble accessible par un escalier intérieur. La façade antérieure, parallèle au canal, est percée d'une porte principale encadrée par deux baies et surmontée d'une plaque indiquant le nom de l'écluse. Les murs pignons sont percés de deux baies superposées. Le toit, à longs pans et à pignon couvert, est couvert en tuiles mécaniques.

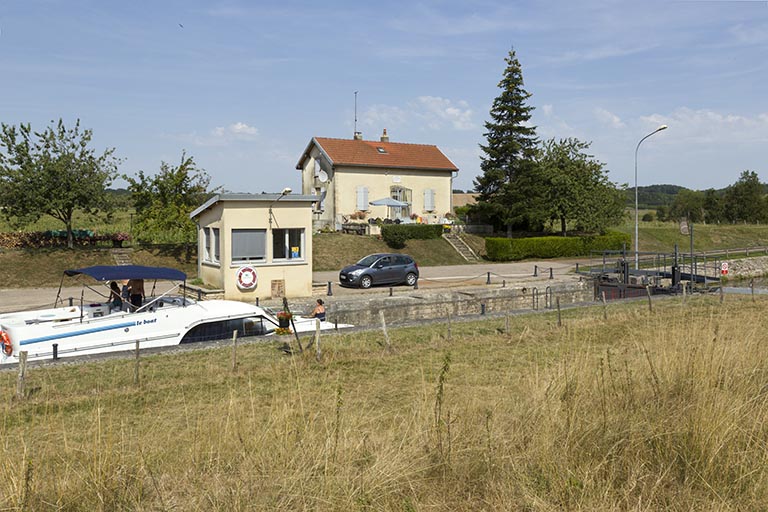

Le poste de commande se situe sur la même berge, face à la maison.
-
Murs
- calcaire pierre de taille
- calcaire moellon enduit
-
Toitstuile
-
Étagesétage de soubassement, rez-de-chaussée surélevé, étage en surcroît
-
Couvertures
- toit à longs pans pignon couvert
-
Escaliers
- escalier dans-oeuvre
-
Statut de la propriétépropriété d'un établissement public de l'État
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales de la Haute-Saône, Vesoul : 241 S 6
241 S 6 Bief de Chantes (1878-1897) : expropriations, construction d'une dérivation éclusée
-
Archives départementales de la Haute-Saône, Vesoul : Vst n° 1545
Vst n° 1545. Service de la navigation, subdivision de Port-sur-Saône (1859-1966) :
- 1-3 : Bief et dérivation d'Ormoy, construction, réparations, aménagement (1879-1946)
- 4 : Prairie de Gevigney, assainissement (1892-1894)
- 5 : Dérivation de Cendrecourt, aménagement (1892-1894)
- 6-8 : Dérivation de Montureux, construction, aménagement, réparations (1878-1950)
- 9-12 et 28 : Bief de Conflandey, construction, réparations, aménagement (1859-1961, 1966)
- 13-16 : Dérivation de Port-sur-Saône, construction, réparations, aménagement (1863-1942)
- 17-18 : Bief de Chemilly, construction et réfection (1878-1931)
- 19 : Dérivation de Scey-sur-Saône (1876-1914)
- 20-22 : Saint-Albin, souterrain et déviation (1876-1943)
- 23-25 : Bief de Chantes, construction d'une dérivation, aménagement (1874-1950)
- 26-27 : Coupure de Cubry-lès-Soing, construction (1878-1962)
- 23-25 : Bief de Chantes, construction d'une dérivation, aménagement (1874-1950)
Bibliographie
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5569
Louis Bonnamour, Marc Bonnetain, Jean-Claude Mallard. La Saône navigable : deux siècles d'aménagements. Paris : Presses de l’École nationale des Ponts du Chaussées, 2009. - 243 p. : ill. en noir du en coul. ; 24 cm. ISBN 978-2-85978-442-3
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HA.5710
Les voies navigables de la Saône, la Seille et le Doubs : guide de navigation fluviale. - Lattes (34) : Ed. de l'écluse, 2011. - 119 p. : ill. en coul., cartes ; 30 cm. - (Fluviacarte ; 10). - ISBN 978-2-916919-37-9
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5660
Mauclair Michel. La Saône dans le département de la Haute-Saône : étude économique et sociale (1640-1970) / Michel Mauclair. - Ed. revue et augmentée. - Autet (70) : M. Mauclair, 2015. - 419 p. : ill. ; 30 cm. - Bibliogr. p. 417
Documents figurés
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545-23

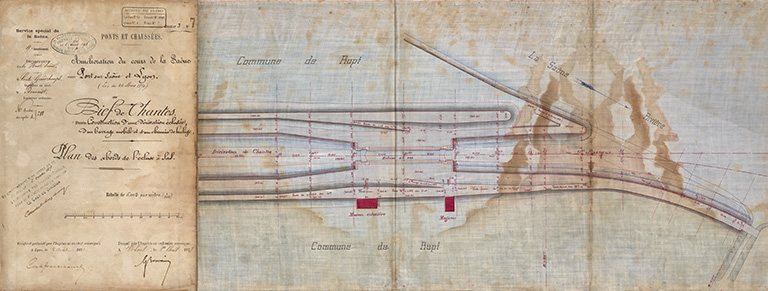

Archives départementales de la Haute-Saône, Vesoul : Bief de Chantes. Construction d'une dérivation éclusée, d'un barrage mobile et d'un chemin de halage - Plan des abords de l'écluse à sas (1878). Vst 1545-23. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : Vst v1545-23

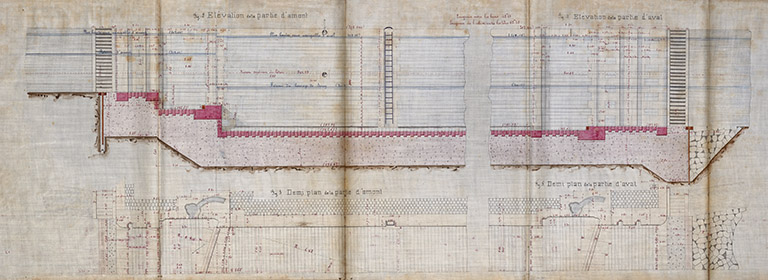

Archives départementales de la Haute-Saône, Vesoul : Bief de Chantes. Construction d'une dérivation éclusée, d'un barrage mobile et d'un chemin de halage - Écluse à sas : plans, coupes, élévations et détails (1878). Vst 1545-23. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545-23
Archives départementales de la Haute-Saône, Vesoul : Bief de Chantes. Construction d'une dérivation éclusée, d'un barrage mobile et d'un chemin de halage - Écluse à sas, détails de l'appareil de manœuvre des portes (1878). Vst 1545-23. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545-23

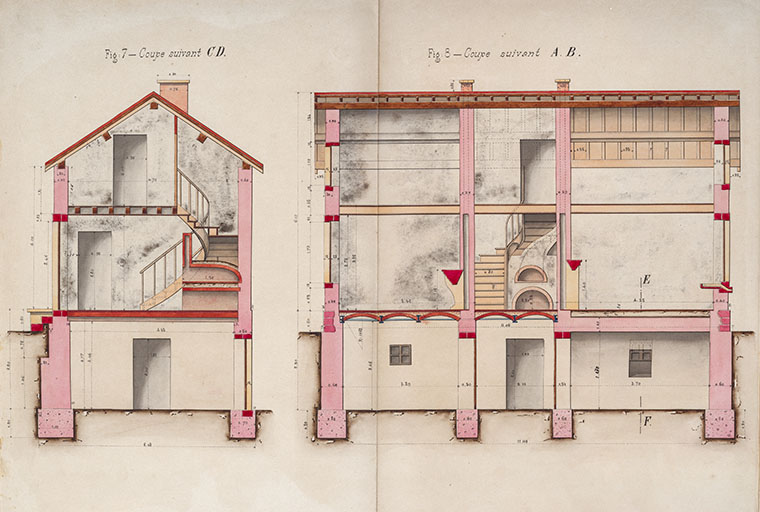

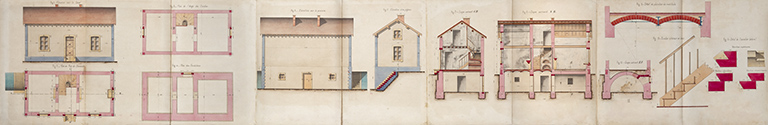

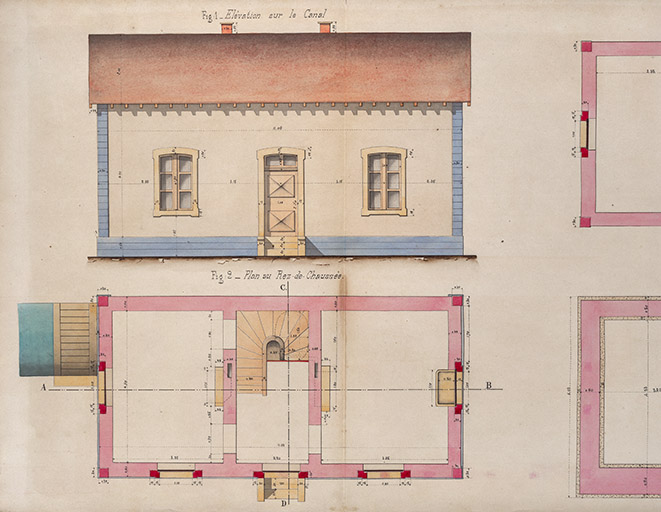

Archives départementales de la Haute-Saône, Vesoul : Bief de Chantes. Construction d'une dérivation éclusée, d'un barrage mobile et d'un chemin de halage - Maisons éclusières, plans, coupes, élévation et détails (1878). Vst 1545-23. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545-23

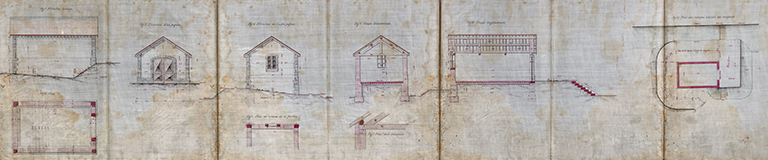

Archives départementales de la Haute-Saône, Vesoul : Bief de Chantes. Construction d'une dérivation éclusée, d'un barrage mobile et d'un chemin de halage - Magasins. Plans, coupes, élévations et détails (1878). Vst 1545-23. Calque.
