Dossier d’œuvre objet IM25001839
| Réalisé par
Le Guet Tully Françoise
;
;
Le Guet Tully Françoise
Cliquez pour effectuer une recherche sur cette personne.
Issenmann Delphine
;
;
Issenmann Delphine
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
- recensement du patrimoine astronomique
instrument astrométrique (instrument des hauteurs égales dit astrolabe impersonnel de Baillaud),
observatoire
Œuvre étudiée
Auteur
-
Mongreville JérômeMongreville JérômeCliquez pour effectuer une recherche sur cette personne.
Mongreville, Jérôme. Photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 1983-2024.
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Besançon - Besançon nord-ouest
-
Commune
Besançon
-
Lieu-dit
la Bouloie
-
Adresse
34, 36, 41 à 43 avenue de l' Observatoire
-
Emplacement dans l'édifice
salle de la méridienne
-
Dénominationsinstrument astrométrique
-
Appellationsastrolabe impersonnel de Baillaud
-
Parties constituantes étudiées
Cet appareil a été conçu par René Baillaud (1885-1977), directeur de l'observatoire de Besançon et titulaire de la chaire d'astronomie de la Faculté des Sciences de cette ville de 1930 à 1957. Acquis par l'observatoire bisontin en 1933, l'instrument servait à la détermination des longitudes et des latitudes par la méthode des hauteurs égales, en l'occurrence l'observation du passage des étoiles au cercle de hauteur 60°. Longtemps considérée comme une alternative aux méthodes d'observations méridiennes, avant l'invention des astrolabes impersonnels, la méthode des hauteurs égales utilise un sextant, ou un théodolite, couplé à un horizon artificiel à bain de mercure. Ce procédé manquant de précision, faute notamment d'une lunette de grossissement comparable à celle des cercles méridiens, l'observatoire de Harvard College avait en 1887 proposé l' "Almucantar", un instrument astrométrique composé d'une lunette et d'un cercle de lecture couplé à un horizon artificiel à bain de mercure. Dans le même esprit, André Claude, attaché à l'observatoire du Bureau des Longitudes, et Ludovic Driencourt, ingénieur-hydrographe, mettent au point en 1905 un astrolabe à prisme. Celui-ci est composé d'une lunette horizontale, mobile autour d'un axe vertical et dont l'objectif est muni d'un prisme, et d'un bain de mercure solidaire de la lunette, comme le prisme et tournant comme elle autour de l'axe vertical. Dès 1920, René Baillaud étudie les moyens d'éliminer par la photographie (ajout d'une plaque photographique) les causes d'erreur non instrumentales de l'appareil (équation personnelle et équation de grandeur). En 1924, il propose d'ajouter un micromètre optique impersonnel auto-enregistreur. L'instrument est réalisé en 1933 par le constructeur Edouard Bouty (fils du physicien Edmond Bouty), à la tête d'une entreprise qui fabrique des instruments optiques tels que sextants, lunettes, etc. (devenue Simpo-Bouty - pour Société des Instruments de Mesure pour l'Optique-Bouty -, sa société poursuit ses activités à Thorigny-sur-Marne, en Seine-et-Marne, puis semble disparaître au milieu de la décennie 2000). L'astrolabe est testé à l'observatoire de Paris mais il ne sera jamais utilisé à Besançon. En 1938, Baillaud continue de lui apporter des améliorations, dans le cadre d'une collaboration avec Henri Chrétien (1879-1955), professeur à l'Institut d'Optique. Les astrolabes impersonnels adoptés par la suite dans les observatoires seront construits selon le modèle (plus précis ?) qu'André Danjon (1890-1967) développera à partir de 1951 (à Besançon, un appareil Danjon est mis en service en 1959).
-
Période(s)
- Principale : 1ère moitié 20e siècle
-
Dates
- 1933
-
Stade de création
- pièce unique
-
Lieu d'exécutionCommune : Besançon
-
Auteur(s)
-
Auteur :
Baillaud RenéinventeurBaillaud RenéCliquez pour effectuer une recherche sur cette personne.
Fils de Benjamin Baillaud (directeur de l’observatoire de Toulouse puis de celui de Paris) et frère de Jules Baillaud (1876-1960). René Baillaud travaille de 1910 à 1925 à l’observatoire de Nice, où il invente un instrument impersonnel des hauteurs égales. Affecté à l’observatoire de Marseille de 1925 à 1930, il est, de 1930 à 1937, directeur de l’observatoire de Besançon, où il développe les activités chronométriques.
- Auteur : fabricant
-
Auteur :

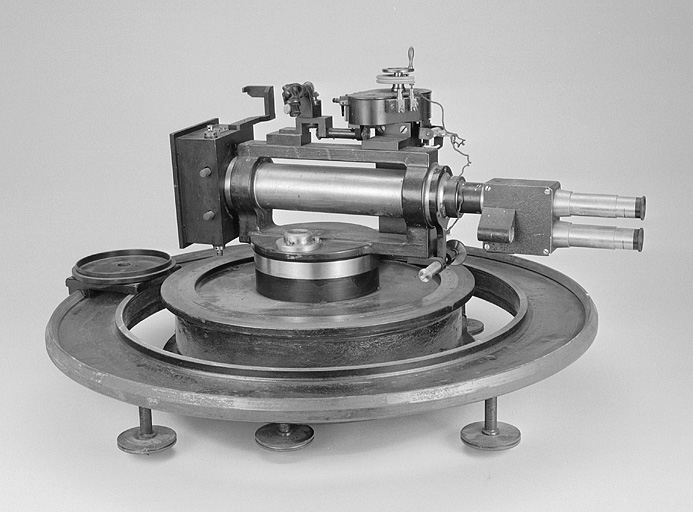

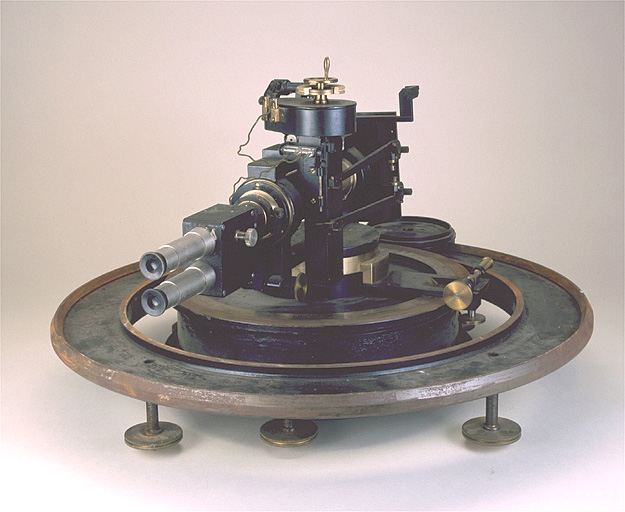

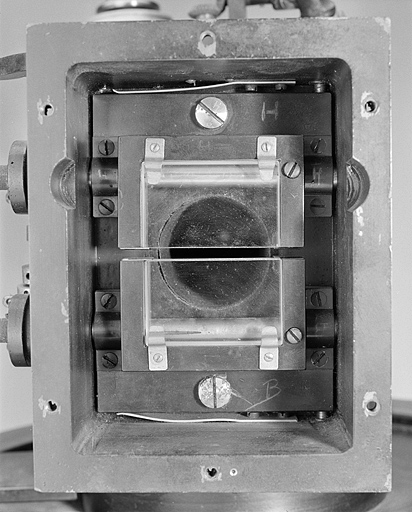

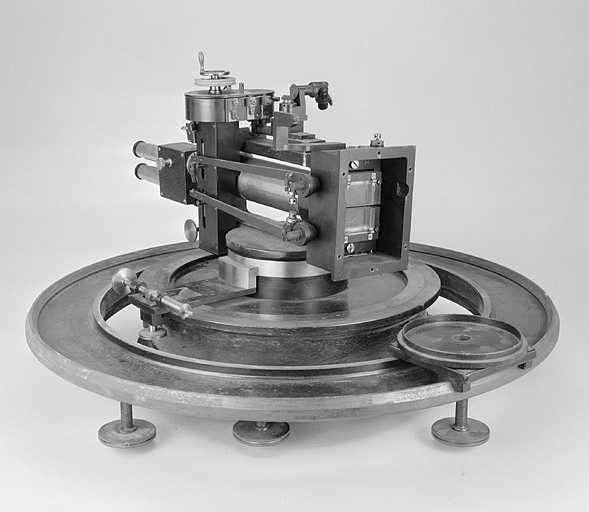

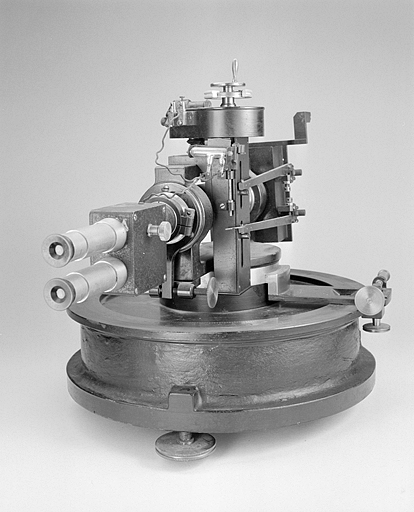

Cet astrolabe à micromètre impersonnel optique auto-enregistreur, dont le prisme manque, repose sur un socle circulaire en fonte muni de trois pieds en laiton à vis calantes. Il est équipé dans sa partie supérieure d'un limbe horizontal gradué, en laiton, et dans sa partie inférieure d'un bain de mercure servant d'horizon artificiel. Ce dernier est du même type que celui de l'astrolabe à prisme de Claude et Driencourt, mais son diamètre est plus grand. Cet astrolabe a peut-être été utilisé dans l'ancienne coupole de la lunette photographique, avec le condensateur variable de précision signé Beaudouin, mais aucune documentation écrite ne permet de le confirmer.
-
Catégoriesastronomie
-
Structures
- instrument spécialisé
-
Matériaux
- métal
- fonte de fer
- laiton
- acier
- aluminium
-
Précision dimensions
Socle : d = 43,5. Cercle horizontal gradué : d = 34. Bain de mercure : d = 11.
-
Inscriptions & marques
- graduations, gravé, sur l'œuvre
-
Précision inscriptions
Graduations gravées sur le limbe du cercle : de 0 à 360, de 5 en 5, en degrés.
-
État de conservation
- manque
-
Précision état de conservation
Il manque le prisme. La vis tangente permettant la rotation fine de l'astrolabe est cassée.
-
Statut de la propriétépropriété de l'État
-
Intérêt de l'œuvreÀ signaler
L'astrolabe de Baillaud constitue un maillon important dans le développement des instruments astrométriques.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives Henri Chrétien, Nice
Lettres des 6 et 8 février 1946 de René Baillaud à Henri Chrétien
-
Archives Henri Chrétien, Nice
Lettre du 21 mars 1946 d’Henri Chrétien à René Baillaud
Bibliographie
-
Arbey, Louis ; Débarbat, Suzanne. La détermination de l’heure à l’astrolabe impersonnel Danjon O.P.L. Annales françaises de Chronométrie, 1957, 27e année, 2e série, t. XI, p. 217-224.
-
Arbey, Louis ; Guinot, B. La détermination de l’heure à l’astrolabe impersonnel Danjon. Procès-verbaux et mémoires / Ve Congrès international de Chronométrie, Paris, 1er-5 octobre 1954. - [Besançon] : Observatoire national de Besançon, 1955-1956, vol. I, p. 119-127. Numéro spécial des Annales françaises de Chronométrie
-
Arbey, Louis. Précision de la détermination astronomique de l’heure à deux types d’instruments Gautier et à l’astrolabe impersonnel de Danjon. Procès-verbaux et mémoires / Ve Congrès international de Chronométrie, Paris, 1er-5 octobre 1954. - [Besançon] : Observatoire national de Besançon, 1955-1956, vol. I, p. 129-130. Numéro spécial des Annales françaises de Chronométrie
-
Baillaud, René. Instrument photographique des hauteurs égales. Revue d’Optique théorique et instrumentale, 1924, t. 3, p. 71-79 : ill.
-
Baillaud, René. Instrument des hauteurs égales avec micromètre optique auto-enregistreur. Annales de l’Observatoire de Besançon. Astronomie et géophysique. Nouvelle série, t. II, 1936, p. 13-37 : ill.
-
Baillaud, René. Les instruments des hauteurs égales pour la détermination de l’heure. L’œuvre des précurseurs – les erreurs d’origine instrumentale ou personnelle. Procès-verbaux et mémoires / Ve Congrès international de Chronométrie, Paris, 1-5 octobre 1954. - [Besançon] : Observatoire national de Besançon, 1955-1956, vol. I, p. 113-118 : ill. Numéro spécial des Annales françaises de Chronométrie
-
Chandler, Seth Carlo. The almucantar. An investigation made at the observatory in 1884 and 1885. Annals of the astronomical observatory of Harvard College, vol. 17, Cambridge, 1887. 10 p. : ill.
-
Chandon, E. ; Bouty, E. ; Gougenheim, A. Déterminations de l’heure effectuées au moyen d’un instrument des hauteurs égales à micromètre impersonnel. Annales de l’Observatoire de Besançon. Astronomie et géophysique. Nouvelle série, t. II, 1936, p. 211-217.
-
Claude, A. ; Driencourt, L. L’instrument des hauteurs égales en astronomie de position ou astrolabe à prisme. Revue générale des Sciences pures et appliquées, 1905, t. 16, p. 1071-1083 : ill.
-
Claude, A. ; Driencourt, L. La méthode des hauteurs égales en astronomie de position. Revue générale des Sciences pures et appliquées, 1905, t. 16, p. 972-983.
-
Claude, A. ; Driencourt, L. Description et usage de l’astrolabe à prisme. - Paris : Gauthier-Villars, 1910.
-
Davoigneau, Jean ; Le Guet Tully, Françoise ; Poupard, Laurent ; Vernotte, François. L’Observatoire de Besançon : les étoiles au service du temps / photogr. Jérôme Mongreville avec la collab. d’Yves Sancey ; cartogr. André Céréza. - Lyon : Lieux Dits, 2009. 80 p. : ill. ; 22 cm. (Parcours du patrimoine ; 349)
-
Stoyko, Anna. Bibliographie des publications ayant rapport avec l’astrolabe Danjon ou avec d’autres astrolabes de types nouveaux. - Paris : Observatoire de Paris, 1978-1982. Vol. 1 (1948-1976), vol. 2 (1977-1978), vol. 3 (1979-1982).
Documents figurés
-
Bibliothèque de l'Observatoire, Nice : A128
[Dessins et photographies d’astrolabes à prisme], 1910. Publiés dans : Claude, A. ; Driencourt, L. Description et usage de l’astrolabe à prisme. - Paris, 1910.

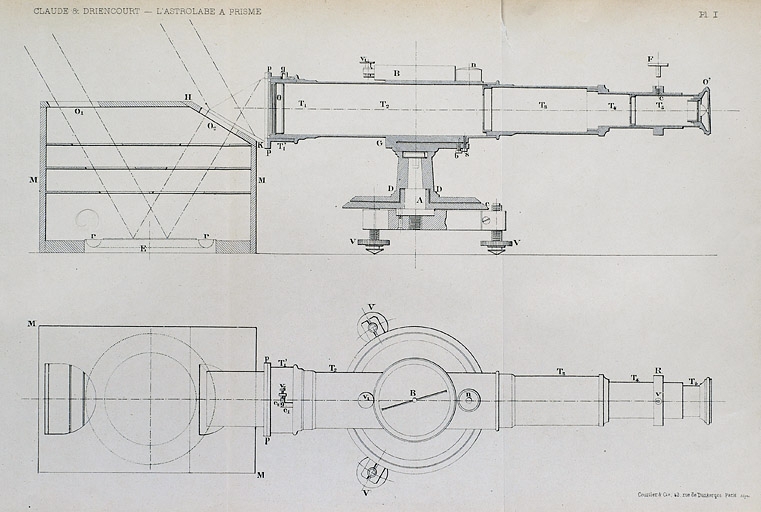

- [Astrolabe à prisme Claude et Driencourt : coupe verticale et coupe horizontale], dessin, par Courtier et Cie, pl. I.
- [Astrolabe à prisme Claude et Driencourt : coupe verticale et plan du support], dessin, par Courtier et Cie, pl. II.
- [Astrolabe à prisme type Vion], dessin, par Courtier et Cie, pl. III.

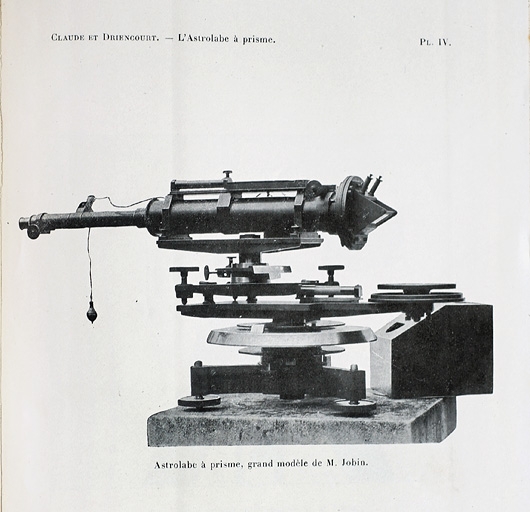

- Astrolabe à prisme, grand modèle de M. Jobin, photographie, s.n., pl. IV.

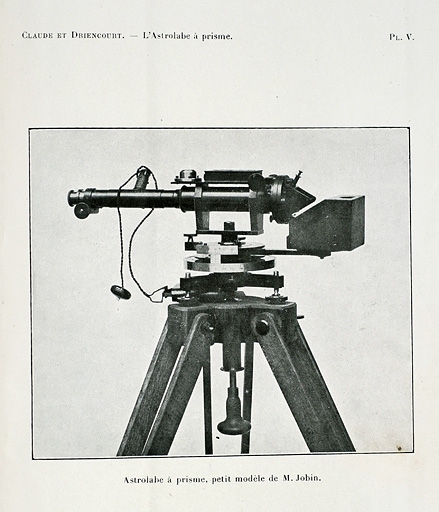

- Astrolabe à prisme, petit modèle de M. Jobin, photographie, s.n., pl. V.
-
Archives de l'Observatoire, Besançon : Boîte n° 17
[Astrolabe à prisme avec micromètre enregistreur], tirage photographique, s.n., s.d. [1ère moitié 20e siècle], 13 x 18 cm. Cet instrument est-il celui mis au point par Claude et Driencourt en 1905 ?
-
Archives de l'Observatoire, Besançon
[Astrolabe impersonnel Baillaud, avec sur la gauche un condensateur variable de précision], tirage photographique, s.d. [milieu 20e siècle], 22 x 28 cm. Le condensateur variable est peut-être celui signé Beaudouin.
-
Instrument des hauteurs égales avec micromètre optique auto-enregistreur, photographie, s.n., s.d. [1936]. Publié dans : Baillaud, René. Instrument des hauteurs égales [...] Annales de l’observatoire de Besançon. Université de Besançon, t. II, 1936, pl. h.t.
