Dossier d’œuvre objet IM25001821
| Réalisé par
Le Guet Tully Françoise
;
;
Le Guet Tully Françoise
Cliquez pour effectuer une recherche sur cette personne.
Issenmann Delphine
;
;
Issenmann Delphine
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
- recensement du patrimoine astronomique
2 instruments de préparation (instruments de collimation nommés mires),
abri d'instrument méridien dit pavillon de la méridienne
Œuvre étudiée
Auteur
-
Mongreville JérômeMongreville JérômeCliquez pour effectuer une recherche sur cette personne.
Mongreville, Jérôme. Photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 1983-2024.
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Besançon - Besançon nord-ouest
-
Commune
Besançon
-
Lieu-dit
la Bouloie
-
Adresse
34 avenue de l' Observatoire
-
Emplacement dans l'édifice
parc de l'Observatoire
-
Dénominationsinstrument de préparation
-
Appellationsmire
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes étudiées
-
Parties constituantes non étudiéespilier

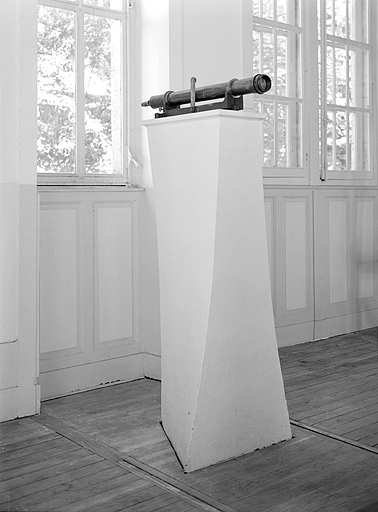

En 1887, l'entrepreneur bisontin Delphin Obscur bâtit dans le parc les piliers sur lesquels sont installées en 1888 les mires, dotées d'un éclairage électrique l'année suivante : un commutateur permet alors, sans quitter la salle d'observation, d'allumer et d'éteindre alternativement les lampes nord et sud (une petite lampe Edison suffit pour chaque mire). Deux lunettes de collimation sont placées à l'extérieur du bâtiment en 1894 puis transférées en 1899 à l'intérieur de celui-ci, à l'abri du vent. En 1904, Paul Brück mentionne, à propos de la flexion de la lunette méridienne, des supports de collimateurs constitués de deux parties : un pilier en pierre, dont la base repose dans le sous-sol et dont la partie supérieure affleure au niveau du parquet de la salle, et une colonne mobile, en fonte ajourée comme le chariot de retournement, que de larges galets permettent d'amener au dessus de chaque pilier. Cette partie mobile a, à une date inconnue, été remplacée par les actuels piliers fixes en brique.
-
Période(s)
- Principale : 4e quart 19e siècle , daté par source
-
Dates
- 1887, daté par source
-
Auteur(s)
- Auteur : entrepreneur

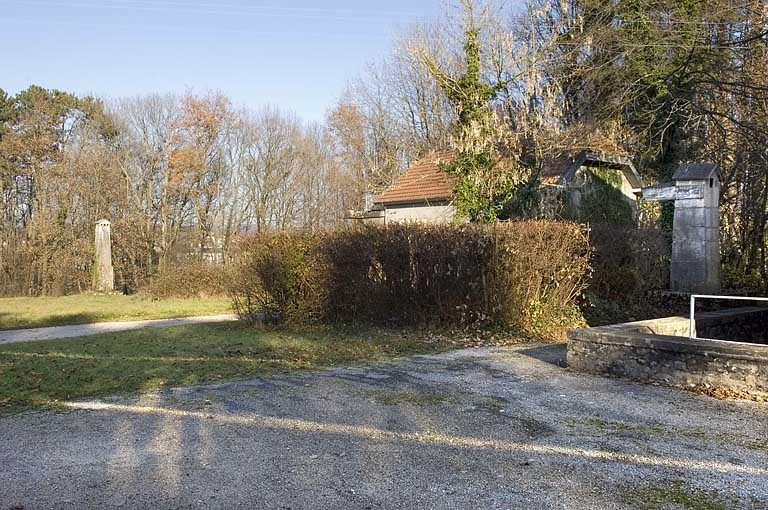

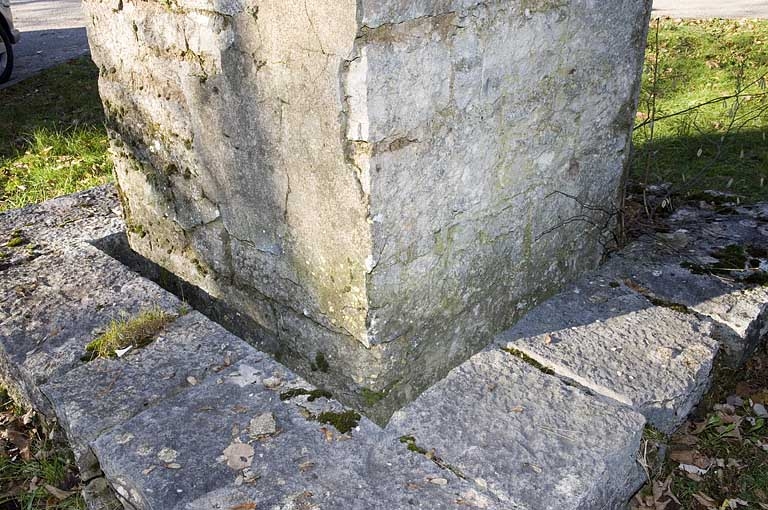

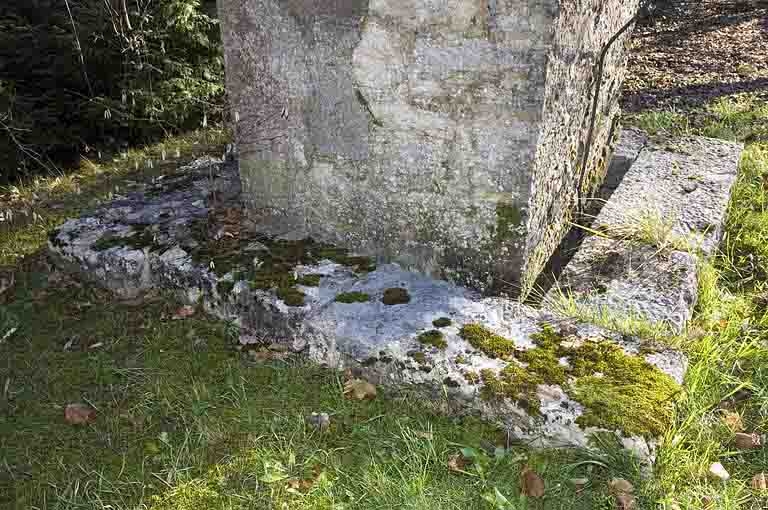

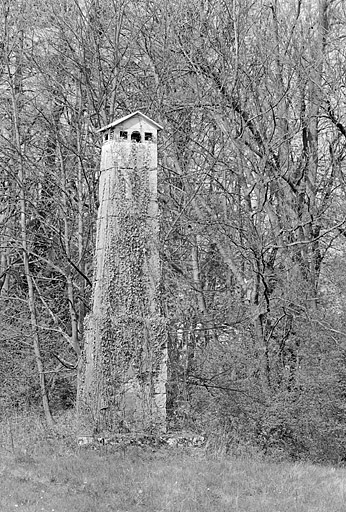

La mire est un signal constitué d'un dispositif optique placé sur un édicule fixe (par glissement sémantique, le terme de mire désigne également l'édicule). En visant ce signal, on détermine une direction. Une seule mire méridienne suffit pour estimer l'erreur d'azimut (défaut d'alignement dans le plan est-ouest) d'un cercle méridien si l'on renouvelle les visées après retournement de l'appareil. Cependant l'installation de deux mires, l'une au sud et l'autre au nord de l'instrument, dispense d'effectuer ces manipulations tout en permettant de contrôler leur stabilité même. Les mires peuvent être proches (entre 30 et 100 mètres) ou lointaines (plusieurs kilomètres) : à Besançon, le dispositif lumineux de la mire nord se trouve à 47 m de l'instrument et celui de la mire sud à 100 m. La visée s'effectue au travers du collimateur (lunette optique) placé dans l'axe nord-sud, sur un pilier, à proximité immédiate du bâtiment. Deux piliers en maçonnerie supplémentaires ont été construits lors du transfert des collimateurs à l'intérieur de la salle méridienne. Les six piliers (deux pour les mires et quatre pour les collimateurs) doivent offrir une stabilité maximum, aussi chacun d'entre eux est-il bâti dans un puits : un fossé de quelques centimètres de large l'isole du sol environnant. Ceux dans le bâtiment vont d'ailleurs, comme le support de la lunette méridienne, chercher le rocher à 9 m de profondeur.
-
Catégoriesastronomie
-
Matériaux
- pierre
- bois
-
Précision dimensions
Distance mire nord - instrument : l = 47 m. Distance mire sud - instrument : l = 100 m.
-
Statut de la propriétépropriété de l'État
-
Intérêt de l'œuvreÀ signaler
Instrumentation conçue pour mesurer des constantes de l'instrument.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Bibliographie
-
Archives de l'Observatoire, Besançon
Brück, Paul. Sur la flexion de la lunette méridienne de l’Observatoire de Besançon. Détermination de sa latitude à l’aide de passages supérieurs et intérieur circumpolaires. Annales de l’observatoire de Besançon / publiées par René Baillaud, directeur de l’Observatoire. Astronomie et géophysique. Nouvelle série, Université de Besançon, n° 1, 1934, p. 8-25.
-
Davoigneau, Jean ; Le Guet Tully, Françoise ; Poupard, Laurent ; Vernotte, François. L’Observatoire de Besançon : les étoiles au service du temps / photogr. Jérôme Mongreville avec la collab. d’Yves Sancey ; cartogr. André Céréza. - Lyon : Lieux Dits, 2009. 80 p. : ill. ; 22 cm. (Parcours du patrimoine ; 349)
-
Gruey, Louis-Jules. Introduction générale. Observatoire astronomique, chronométrique et météorologique. Premier bulletin astronomique. Année 1886, 1900, p. 2-3.
-
Rapport sur les observatoires de province, année 1889. - Paris, 1890, p. 11-12.
-
Rapport sur les observatoires de province, année 1895. - Paris, 1896, p. 12.
-
Rapport sur les observatoires de province, année 1900-1901. - Paris, 1902, p. 25.
Documents figurés
-
Archives de l'Observatoire, Besançon

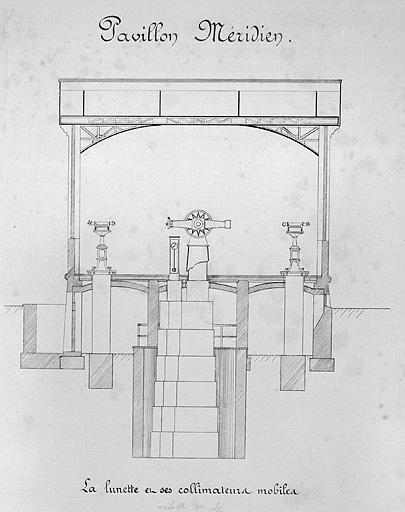

Pavillon méridien. La lunette et ses collimateurs mobiles [coupe nord-sud], dessin sur carton (plume), s.n., s.d. [entre 1900 et 1914], échelle 1:60, 38 x 50 cm.
-
Archives de l'Observatoire, Besançon

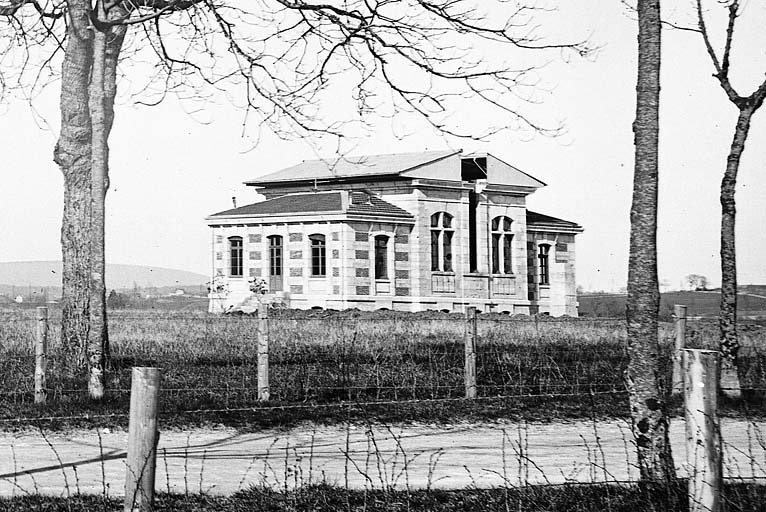

[Le pavillon de la lunette méridienne vu depuis le sud, sans mire proche ni collimateur sur le pilier], photographie (négatif), s.n., s.d. [entre 1884 et 1888], plaque de verre 18 x 24 cm.
Documents multimédia
-
Le Guet Tully, Françoise ; Davoigneau, Jean. L’inventaire et le patrimoine de l’astronomie : l’exemple des cercles méridiens et de leurs abris. In Situ, revue des patrimoines [en ligne], 2005, n° 6 [consulté le 31/10/2008]. Accès Internet : http://www.revue.inventaire.culture.gouv.fr/insitu/insitu/article.xsp?numero=6&id_article=davoigneau-467
Date(s) d'enquête :
2001;
Date(s) de rédaction :
2008
