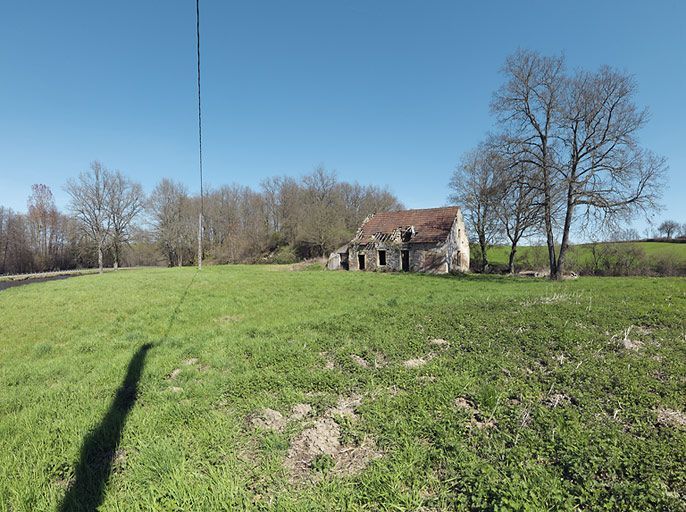

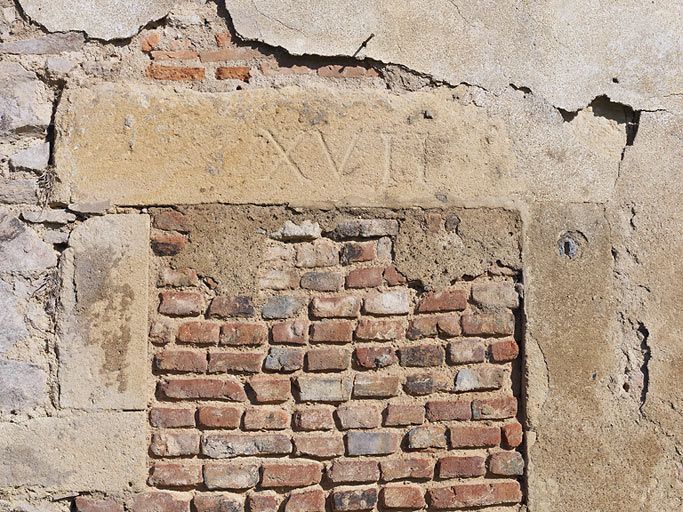

Le site d'écluse XVII est bien représenté sur le cadastre dès 1813 (Archives départementales de Saône-et-Loire), avec une maison rectangulaire en tête amont du sas. Si le sas fait partie de la vague de constructions initiales, la maison est conçue en 1808, en même temps que la maison éclusière de la XVème écluse (disparue) (Archives départementales de Saône-et-Loire, 3S 34 et 1695 W 139). Le projet présenté le 18 juin par l'ingénieur Guillemot explique le choix d'un plan parallèle au sas par la nature du terrain : le rocher ne permettait pas le creusement d'un sous-sol, dont les fonctions (écurie et remise) sont réparties de chaque côté du rez-de-chaussée de la maison. Il propose une construction de 12 m x 7 m 15, avec deux portes encadrant deux fenêtres en façade sur canal. Le site d'écluse est supprimé lors du passage au gabarit Freycinet, dans les années 1881 à 1884 (Archives départementales de Saône-et-Loire, 3S 19).
