Dossier d’œuvre architecture IA70001102
| Réalisé par
- enquête thématique régionale, Saône navigable en Bourgogne-Franche-Comté (la)
site d'écluse n°11 (Charentenay)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté - Dampierre-sur-Salon
-
Hydrographies
la Saône
-
Commune
Ray-sur-Saône
-
Lieu-dit
-
Adresse
chemin Près de la Roche
-
Cadastre
2019
YB
20
-
Dénominationssite d'écluse
-
Dossier dont ce dossier est partie constituante
-

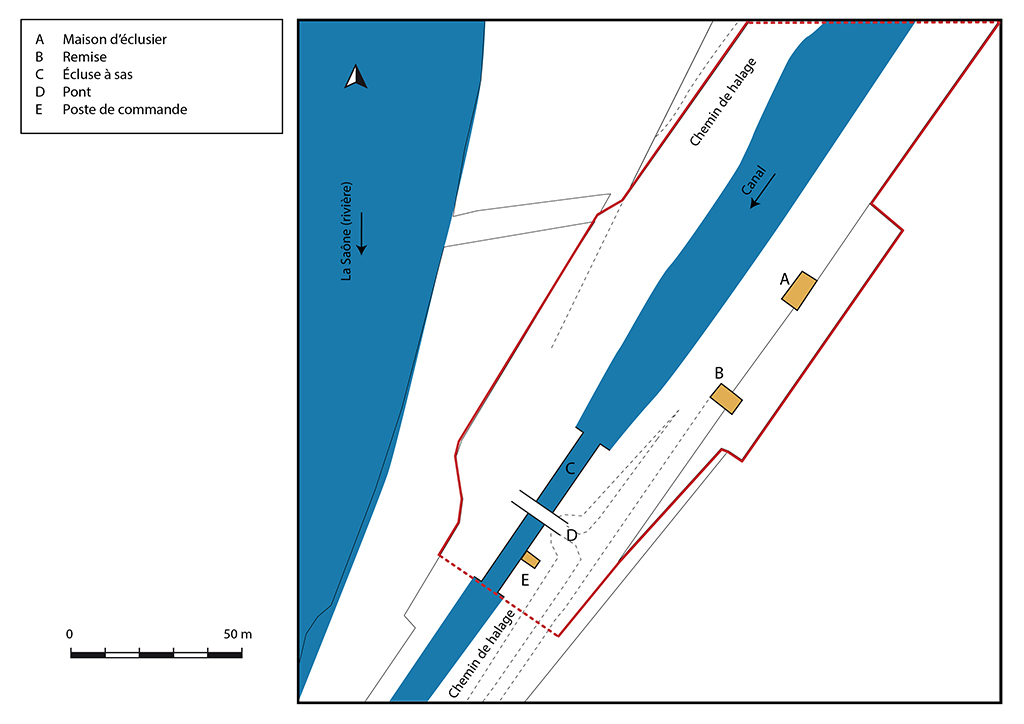

Parties constituantes non étudiéesécluse, maison, poste de commande, remise de matériel
Au moment des travaux de terrassement de la dérivation vers 1840, les ingénieurs du Service spécial de la Saône avaient prévu l'installation d'une écluse. Finalement, le site d'écluse sera aménagé entre 1878 et 1881 et mis en service en 1882. Les plans qui serviront à la construction du site d'écluse sont réalisés en 1877. Le magasin (remise à matériel) est exhaussé vers 1882. Les portes de l'écluse sont remplacées vers 1905.
-
Période(s)
- Principale : 4e quart 19e siècle , daté par travaux historiques
-
Auteur(s)
-
Auteur :
Service spécial de la Saôneingénieur des Ponts et Chaussées attribution par sourceService spécial de la SaôneCliquez pour effectuer une recherche sur cette personne.
Le service est créé en 1835 dans le cadre des travaux portant sur l amélioration de la navigation de la Saône. Ce service est placé sous la responsabilité de P. Lacordaire, alors ingénieur en chef du département de la Haute-Saône. Géographiquement, deux sections sont créés : une première section, partie supérieure de la rivière (Haute-Saône et Côte d'Or) sous la responsabilité de Lacordaire en tant que directeur basé à Dijon, et une seconde section sous les ordres de l’ingénieur ordinaire Moreau sur la partie inférieure (côte d'Or, Saône-et-Loire et Rhône ) basé à Mâcon.
-
Auteur :

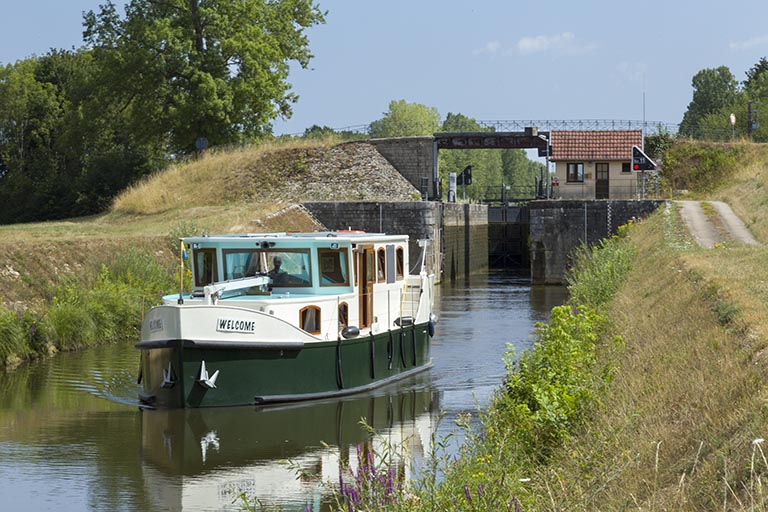

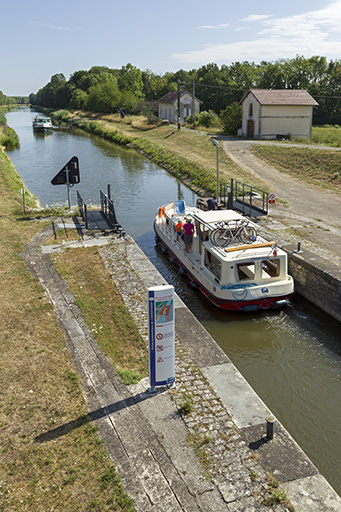

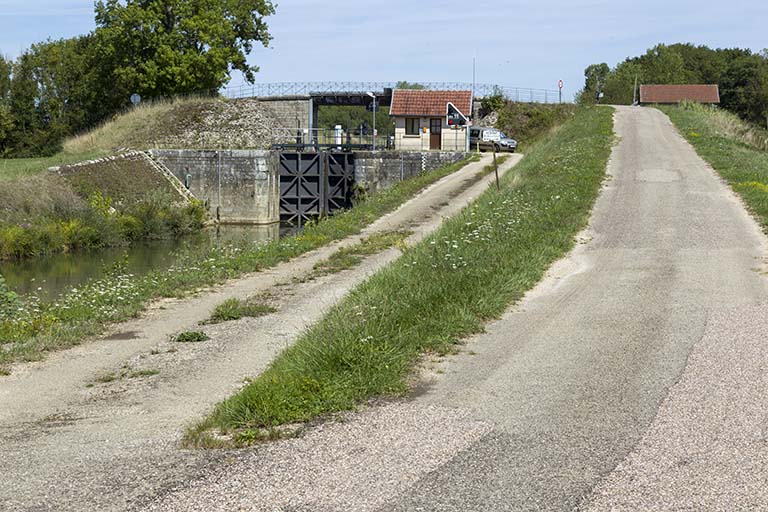

L'écluse, au point kilométrique 324.300, est édifiée en pierre de taille (grès et calcaire). Longue de 38,50 m et large de 5,20 m, elle est dotée aujourd'hui de deux portes automatisées à deux vantaux.

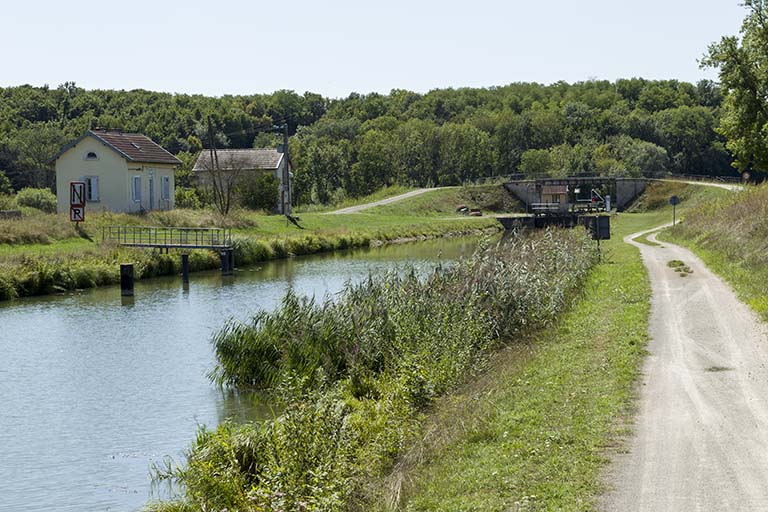

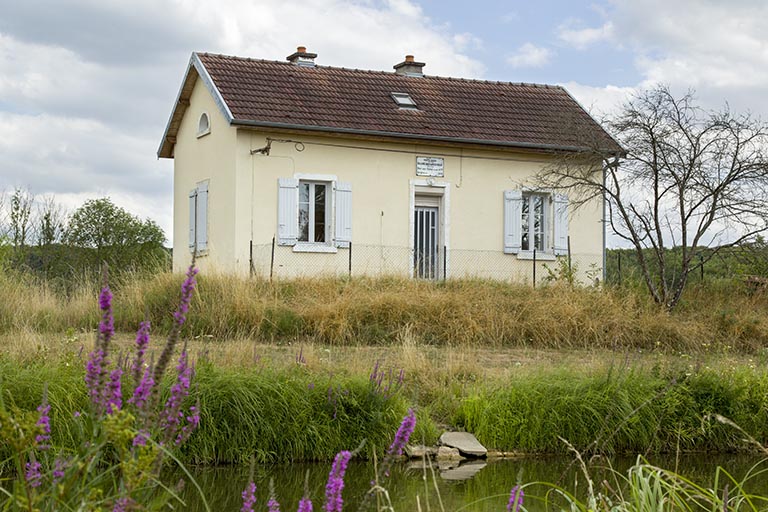

Construite en moellons enduits, la maison éclusière est en rez-de-chaussée. La façade antérieure, parallèle au canal, est percée d'une porte principale encadrée par deux baies. Le toit, à longs pans et à pignon couvert, est couvert en tuiles mécaniques. Contrairement aux autres maisons éclusières, elle ne se situe pas devant l'écluse. Le poste de commande se situe sur la même berge.
-
Murs
- calcaire pierre de taille
- calcaire moellon enduit
-
Étagesen rez-de-chaussée, étage de comble
-
Couvertures
- toit à longs pans pignon couvert
-
Statut de la propriétépropriété d'un établissement public de l'État
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales de la Haute-Saône, Vesoul : 241 S 8
241 S 8 Dérivation de Charentenay (1838-1891) : travaux divers liés à la navigation de la Saône.
-
Archives départementales de la Haute-Saône, Vesoul : 274 S 15
274 S 15. Bief de Charentenay (1876-1937). - Achèvement de la dérivation : plans de l'écluse et pont, profils, acquisitions foncières. Pont tournant de Charentenay: correspondances, législation.
Bibliographie
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5569
Louis Bonnamour, Marc Bonnetain, Jean-Claude Mallard. La Saône navigable : deux siècles d'aménagements. Paris : Presses de l’École nationale des Ponts du Chaussées, 2009. - 243 p. : ill. en noir du en coul. ; 24 cm. ISBN 978-2-85978-442-3
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HA.5710
Les voies navigables de la Saône, la Seille et le Doubs : guide de navigation fluviale. - Lattes (34) : Ed. de l'écluse, 2011. - 119 p. : ill. en coul., cartes ; 30 cm. - (Fluviacarte ; 10). - ISBN 978-2-916919-37-9
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5569
Louis Bonnamour, Marc Bonnetain, Jean-Claude Mallard. La Saône navigable : deux siècles d'aménagements. Paris : Presses de l’École nationale des Ponts du Chaussées, 2009. - 243 p. : ill. en noir du en coul. ; 24 cm. ISBN 978-2-85978-442-3
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5660
Mauclair Michel. La Saône dans le département de la Haute-Saône : étude économique et sociale (1640-1970) / Michel Mauclair. - Ed. revue et augmentée. - Autet (70) : M. Mauclair, 2015. - 419 p. : ill. ; 30 cm. - Bibliogr. p. 417
Documents figurés
-
Archives départementales de la Haute-Saône, Vesoul : 274 S 15

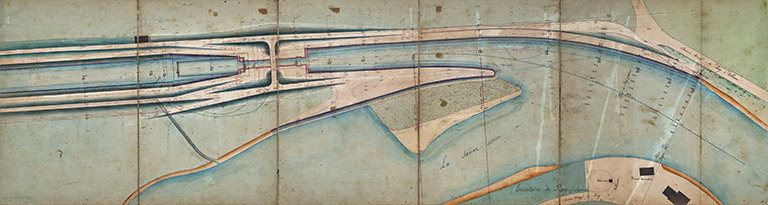

Archives départementales de la Haute-Saône, Vesoul : Achèvement de la dérivation de Charentenay - Plan des abords de l'écluse à sas (1876). 274 S 15. Dessin.
Date(s) d'enquête :
2019;
Date(s) de rédaction :
2020
