barrage mobile de Saint-Albin
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté - Scey-sur-Saône-et-Saint-Albin
-
Commune
Scey-sur-Saône-et-Saint-Albin
-
Lieu-dit
-
Cadastre
2018
OG
214
-
Dénominationsbarrage mobile
-
Dossier dont ce dossier est partie constituante

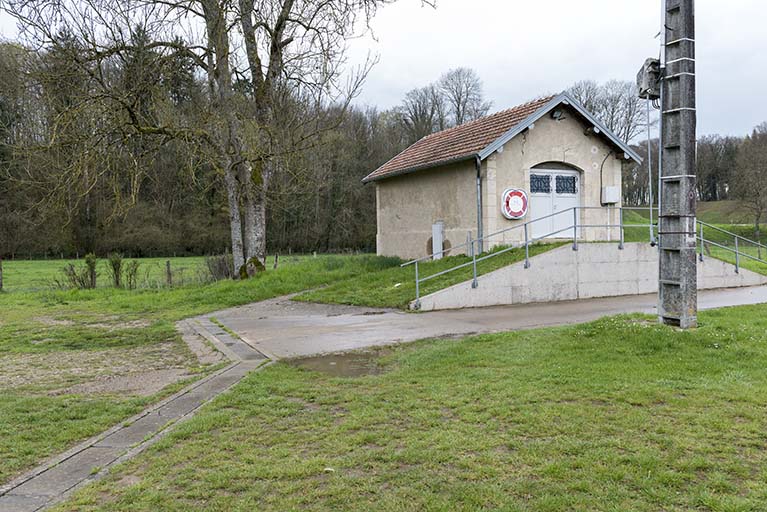

Non prévu en 1839 dans le projet initial, la construction d'un barrage mobile en amont s'avéra indispensable lors de la mise en service de la dérivation souterraine vers 1875. En 1876, lorsque les travaux reprirent, les ingénieurs décidèrent donc d'installer un barrage à aiguilles en amont de la dérivation pour bénéficier d'un tirant d'eau suffisant. Construit entre 1876 et 1880 suivant les plans de l'ingénieur Bouvaist, le barrage était un ouvrage à fermettes mobiles et aiguilles en bois. Un magasin est construit sur la rive ouest à proximité du barrage. Protégé par les Monuments historiques en 1990, l'ouvrage fut automatisé 1991, le système à clapets remplaçant le système Poirée dit à aiguilles, jugé trop dangereux pour le personnel de maintenance.
-
Période(s)
- Principale : 4e quart 19e siècle , daté par source
-
Dates
- 1876, daté par source
-
Auteur(s)
-
Auteur :
Bouvaist Gustaveingénieur des Ponts et Chaussées attribution par sourceBouvaist GustaveCliquez pour effectuer une recherche sur cette personne.
Après des études chez les Jésuites à Amiens, il intègre l’École polytechnique en 1867 et se spécialise à l'école des Ponts et Chaussées. Alors ingénieur, il est nommé à Vesoul. Il œuvra au développement des chemins de fer vicinaux dans le département de la Haute-Saône. A partir de 1919, il consacre bénévolement son temps à l'électrification du département dans le cadre de la Société de Ray-Cendrecourt et collabora à la rédaction du journal Le Nouvelliste de la Haute-Saône. Il repose à Navenne où il y fut maire de 1913 à 1925. Une rue de Vesoul porte son nom.
-
Auteur :

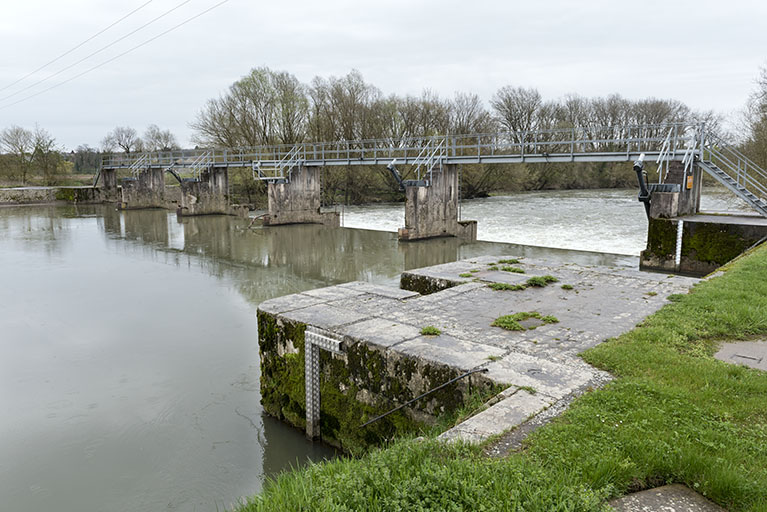

Le barrage actuel, édifié en béton, est rectiligne entre les deux berges de la rivière. Les clapets sont actionnés par des vérins hydrauliques depuis le poste de commande. Une passerelle métallique permet de circuler d'une rive à l'autre.
-
Murs
- béton
-
Statut de la propriétépropriété de l'État
-
Intérêt de l'œuvreà signaler
-
Protectionsinscrit MH partiellement, 1990/09/18
-
Précisions sur la protection
Barrage à aiguilles sur la Saône et son magasin à aiguilles ; canal de dérivation du pont amont au pont aval, avec ses terrassements ; pont amont ; pont aval ; maison de l'éclusier avec ses dépendances (en amont) ; entrée maçonnée amont ; entrée maçonnée aval ; tunnel et son puits d'aération (cad. G 210) : inscription par arrêté du 18 septembre 1990
-
Référence MH
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales de la Haute-Saône
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales de la Haute-Saône, Vesoul : 241 S 5
Bief de Rupt-sur-Saône (1838-1898) : construction du tunnel, maison du barragiste, réclamations diverses, documents relatifs à l'aménagement de la dérivation de Scey-sur-Saône.
-
Archives départementales de la Haute-Saône, Vesoul : Vst n° 1545
Vst n° 1545. Service de la navigation, subdivision de Port-sur-Saône (1859-1966) :
- 1-3 : Bief et dérivation d'Ormoy, construction, réparations, aménagement (1879-1946)
- 4 : Prairie de Gevigney, assainissement (1892-1894)
- 5 : Dérivation de Cendrecourt, aménagement (1892-1894)
- 6-8 : Dérivation de Montureux, construction, aménagement, réparations (1878-1950)
- 9-12 et 28 : Bief de Conflandey, construction, réparations, aménagement (1859-1961, 1966)
- 13-16 : Dérivation de Port-sur-Saône, construction, réparations, aménagement (1863-1942)
- 17-18 : Bief de Chemilly, construction et réfection (1878-1931)
- 19 : Dérivation de Scey-sur-Saône (1876-1914)
- 20-22 : Saint-Albin, souterrain et déviation (1876-1943)
- 23-25 : Bief de Chantes, construction d'une dérivation, aménagement (1874-1950)
- 26-27 : Coupure de Cubry-lès-Soing, construction (1878-1962)
22
Bibliographie
-
Conservation régionale des monuments historiques, Besançon
Boisnard, Patrick. Dossier de protection du tunnel de Saint-Albin (70). Site de Besançon : DRAC de Bourgogne-Franche-Comté, Conservation régionale des Monuments historiques, 1990.
Documents figurés
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545 - 22

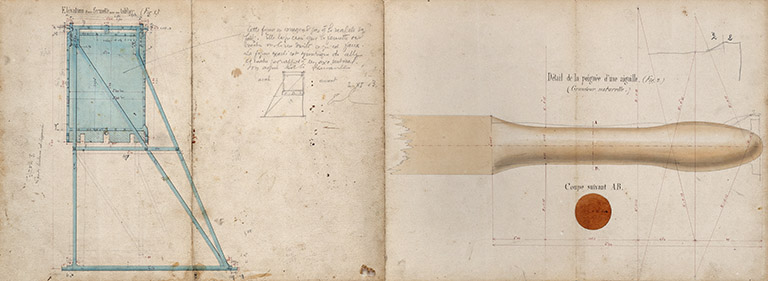

Archives départementales de la Haute-Saône, Vesoul : Construction du barrage mobile et de la seconde porte de garde de St-Albin - Fermettes et aiguilles (1876). Vst 1545 - 22. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : 11Fi482-17
Scey-sur-Saône (Haute-Saône). - Le barrage de Saint-Albin. Carte postale, édition et cliché C.Jeunet.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545 - 22

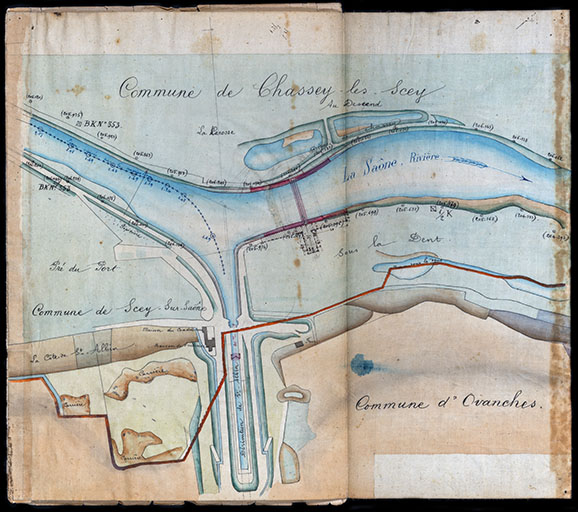

Archives départementales de la Haute-Saône, Vesoul : Construction du barrage mobile et de la seconde porte de garde de St-Albin - Plan des abords du barrage (1876). Vst 1545 - 22. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545 - 22

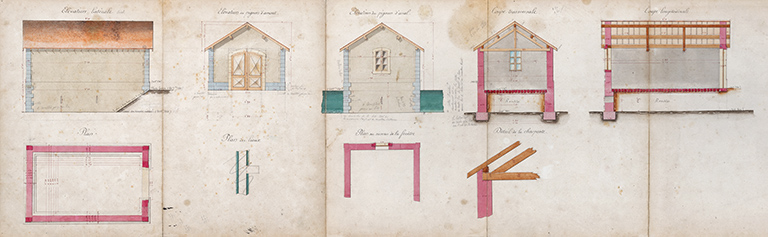

Archives départementales de la Haute-Saône, Vesoul : Construction du barrage mobile et de la seconde porte de garde de St-Albin - Magasin (1876). Vst 1545 - 22. Dessin.
