site d'écluse n°8 (Rupt-sur-Saône)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté - Scey-sur-Saône-et-Saint-Albin
-
Hydrographies
la Saône
-
Commune
Rupt-sur-Saône
-
Cadastre
2018
OA
593, 595, 1098
;
2018
OA
domaine public
-
Dénominationssite d'écluse
-
Dossier dont ce dossier est partie constituante
-

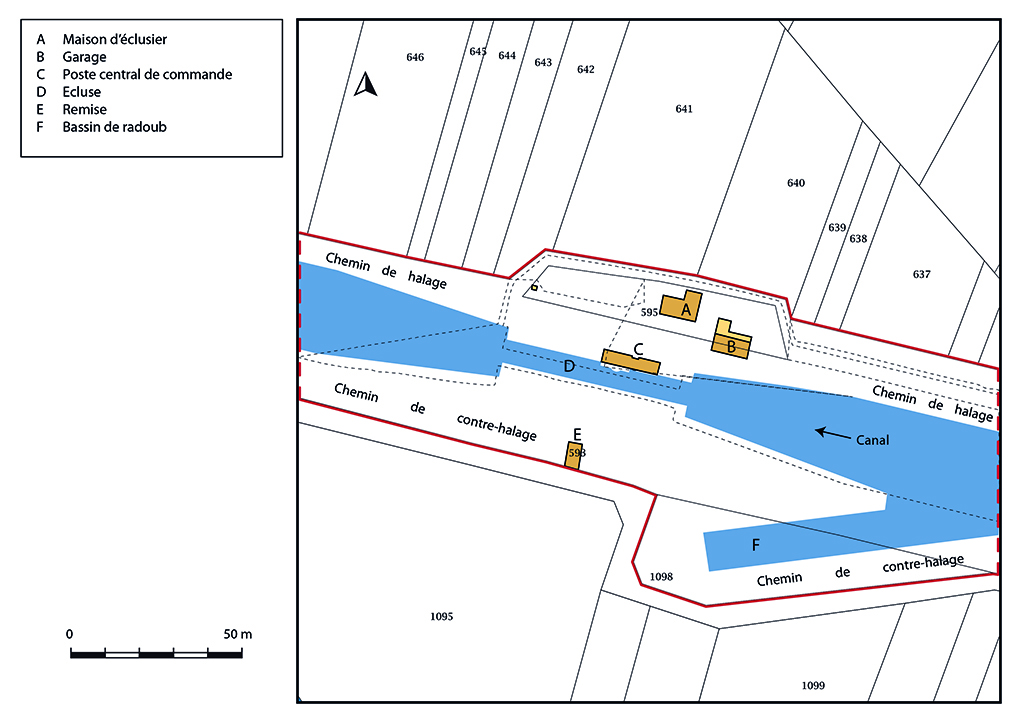

Parties constituantes non étudiéesécluse, maison, bassin de radoub, poste de commande

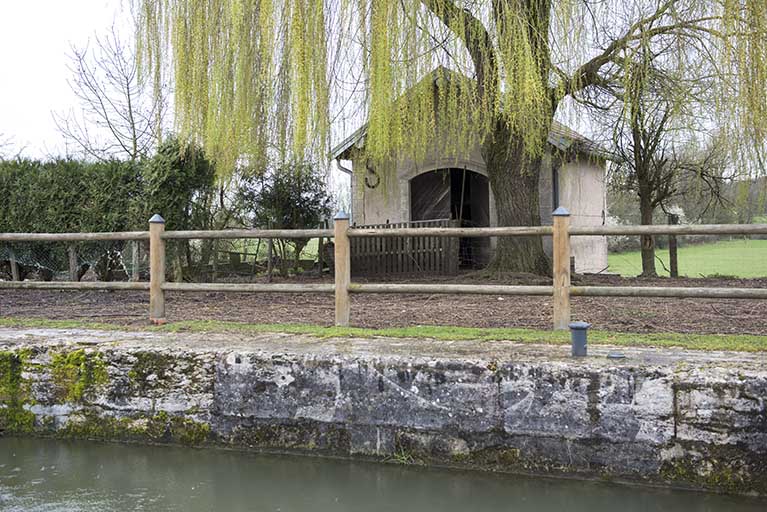

Le site d'écluse n° 8 est édifié en 1878 dans le cadre des travaux de jonction entre la branche sud du canal de l'Est et la Saône à Corre. Les différents édifices composant le site sont bâtis à partir de plans-types validés par les ingénieurs du service des Ponts et Chaussées, responsables des travaux d'aménagement de la Saône supérieure. La remise située sur la rive opposée porte la date de 1878. Le site est équipé d'un bassin à radoub (ou cale à radoub) qui permet de réparer des bateaux. Cependant, la maison d'éclusier initialement prévue dans le projet d'origine date de 1840 (date portée sur le linteau).
Aujourd'hui, le site d'écluse de Rupt-sur-Saône a un rôle stratégique car depuis le poste de commande (PC), Voies navigables de France (VNF), peut piloter à distance l'ensemble des écluses automatisées de la "Petite Saône". Ce PC coordonne et surveille les autres ouvrages ; il est, en outre, chargé de la régulation du passage dans le tunnel de Saint-Albin.
-
Période(s)
- Principale : 4e quart 19e siècle , porte la date, daté par travaux historiques
- Principale : 2e quart 19e siècle
-
Dates
- 1878, porte la date
- 1840, porte la date
-
Auteur(s)
-
Auteur :
Bouvaist Gustaveingénieur des Ponts et Chaussées attribution par sourceBouvaist GustaveCliquez pour effectuer une recherche sur cette personne.
Après des études chez les Jésuites à Amiens, il intègre l’École polytechnique en 1867 et se spécialise à l'école des Ponts et Chaussées. Alors ingénieur, il est nommé à Vesoul. Il œuvra au développement des chemins de fer vicinaux dans le département de la Haute-Saône. A partir de 1919, il consacre bénévolement son temps à l'électrification du département dans le cadre de la Société de Ray-Cendrecourt et collabora à la rédaction du journal Le Nouvelliste de la Haute-Saône. Il repose à Navenne où il y fut maire de 1913 à 1925. Une rue de Vesoul porte son nom.
-
Auteur :

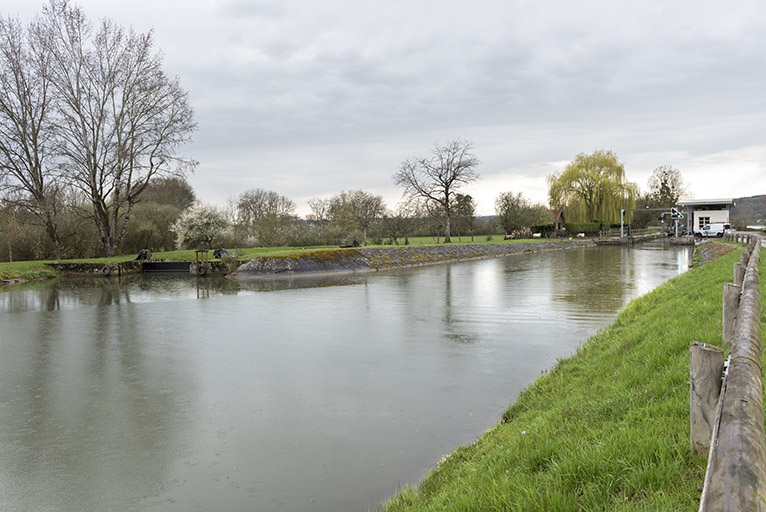

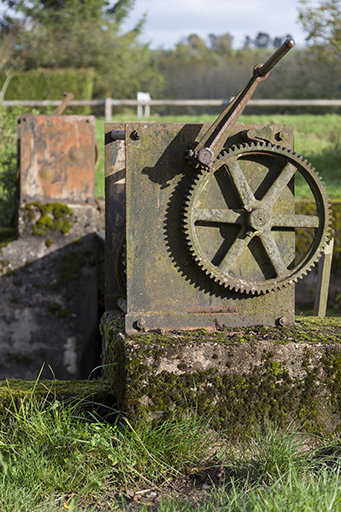

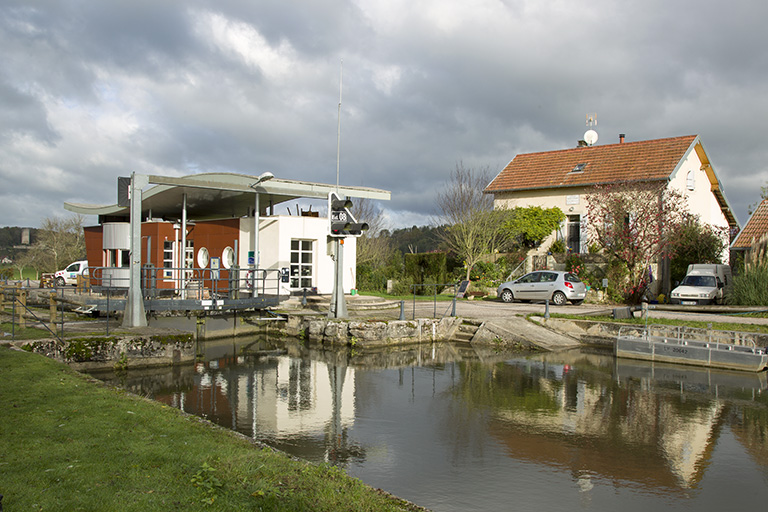

L'écluse, au point kilométrique 343.600, est édifiée en pierre de taille (grès et calcaire). Longue de 38,50 m et large de 5,20 m, elle est aujourd'hui équipée de deux portes automatisées à deux vantaux. La hauteur de chute est de 2.75m.

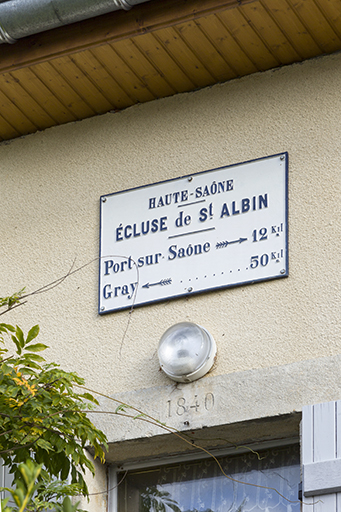

Construite en moellons enduits, la maison est en rez-de-chaussée avec un étage de comble, accessible par un escalier intérieur. La façade antérieure, parallèle au canal, est percée d'une porte principale, encadrée par deux fenêtres et surmontée d'une plaque indiquant "écluse de Saint-Albin". Les murs pignons sont percés de deux baies superposées. Le toit, à longs pans et à pignon couvert, est couvert en tuiles mécaniques.

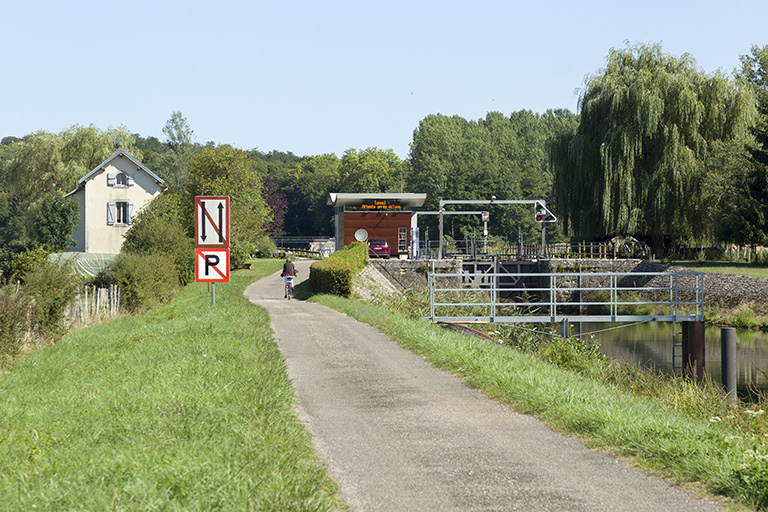

Le poste de commande se situe sur la même rive, face à la maison. Le bassin à radoub est situé en amont de l'écluse.
-
Murs
- calcaire moellon enduit
-
Toitstuile
-
Étagesrez-de-chaussée, étage en surcroît
-
Élévations extérieuresélévation ordonnancée
-
Couvertures
- toit à longs pans pignon couvert
-
Escaliers
- escalier dans-oeuvre
-
Statut de la propriétépropriété de l'État
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales de la Haute-Saône, Vesoul : 241 S 5
Bief de Rupt-sur-Saône (1838-1898) : construction du tunnel, maison du barragiste, réclamations diverses, documents relatifs à l'aménagement de la dérivation de Scey-sur-Saône.
-
Archives départementales de la Haute-Saône, Vesoul : Vst n° 1545
Vst n° 1545. Service de la navigation, subdivision de Port-sur-Saône (1859-1966) :
- 1-3 : Bief et dérivation d'Ormoy, construction, réparations, aménagement (1879-1946)
- 4 : Prairie de Gevigney, assainissement (1892-1894)
- 5 : Dérivation de Cendrecourt, aménagement (1892-1894)
- 6-8 : Dérivation de Montureux, construction, aménagement, réparations (1878-1950)
- 9-12 et 28 : Bief de Conflandey, construction, réparations, aménagement (1859-1961, 1966)
- 13-16 : Dérivation de Port-sur-Saône, construction, réparations, aménagement (1863-1942)
- 17-18 : Bief de Chemilly, construction et réfection (1878-1931)
- 19 : Dérivation de Scey-sur-Saône (1876-1914)
- 20-22 : Saint-Albin, souterrain et déviation (1876-1943)
- 23-25 : Bief de Chantes, construction d'une dérivation, aménagement (1874-1950)
- 26-27 : Coupure de Cubry-lès-Soing, construction (1878-1962)
- 20-22 : Saint-Albin, souterrain et déviation (1876-1943)
Bibliographie
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5569
Louis Bonnamour, Marc Bonnetain, Jean-Claude Mallard. La Saône navigable : deux siècles d'aménagements. Paris : Presses de l’École nationale des Ponts du Chaussées, 2009. - 243 p. : ill. en noir du en coul. ; 24 cm. ISBN 978-2-85978-442-3
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HA.5710
Les voies navigables de la Saône, la Seille et le Doubs : guide de navigation fluviale. - Lattes (34) : Ed. de l'écluse, 2011. - 119 p. : ill. en coul., cartes ; 30 cm. - (Fluviacarte ; 10). - ISBN 978-2-916919-37-9
Documents figurés
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545 - 21

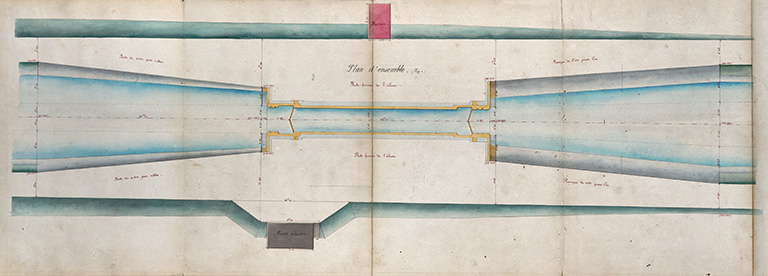

Archives départementales de la Haute-Saône, Vesoul : Achèvement de la dérivation de St-Albin (en aval du souterrain) - Ecluse à sas (1876). Vst 1545 - 21. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545-21

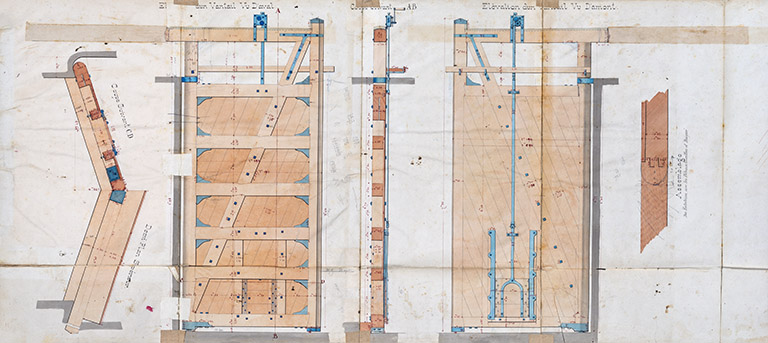

Archives départementales de la Haute-Saône, Vesoul : Achèvement de la dérivation de St-Albin (en aval du souterrain) - Portes d'écluse d'amont (1876). Vst 1545-21. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545-21
Archives départementales de la Haute-Saône, Vesoul : Achèvement de la dérivation de St-Albin (en aval du souterrain) - Portes d'écluse d'aval (1876). Vst 1545-21. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545 - 21

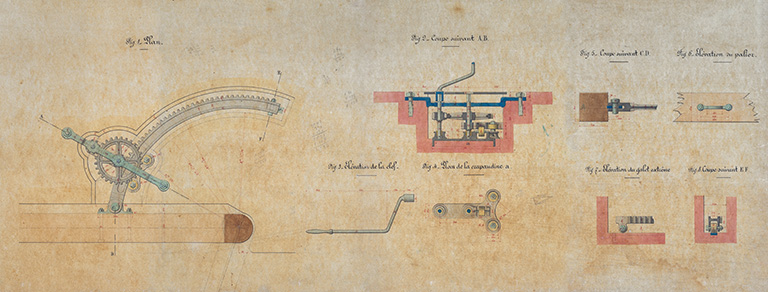

Archives départementales de la Haute-Saône, Vesoul : Achèvement de la dérivation de St-Albin (en aval du souterrain) - appareil de manœuvre des portes de l'écluse (1876). Vst 1545 - 21. Dessin.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545 - 21

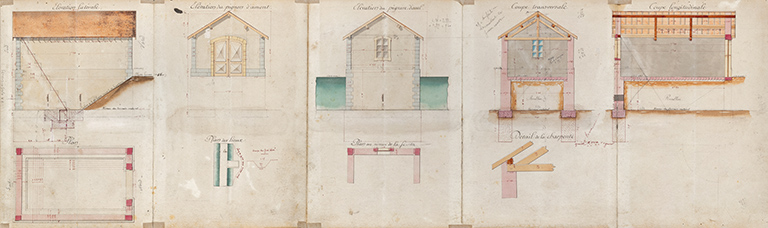

Archives départementales de la Haute-Saône, Vesoul : Achèvement de la dérivation de St-Albin (en aval du souterrain) - Magasin (1876). Vst 1545 - 21. Dessin.
