Sonia Dourlot, photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 2014-2020
Dossier d’œuvre architecture IA70000815
| Réalisé par
- enquête thématique régionale, val de Saône
- enquête thématique régionale, Saône navigable en Bourgogne-Franche-Comté (la)
site d'écluse n°5 (Port-sur-Saône)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté - Port-sur-Saône
-
Hydrographies
la Saône
-
Commune
Port-sur-Saône
-
Adresse
chemin communal du Pré de la Maladière
-
Cadastre
2017
BK
37 ; 38 ; 39
-
Dénominationssite d'écluse
-
Dossier dont ce dossier est partie constituante
-

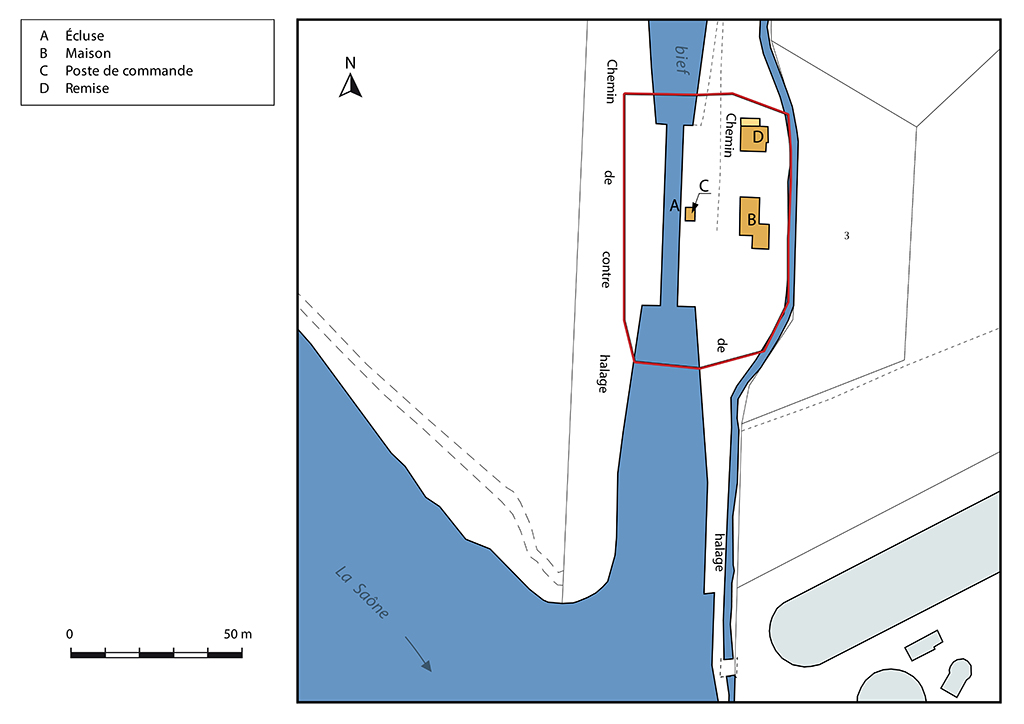

Parties constituantes non étudiéesécluse, maison, poste de commande, chemin de halage
Le site d'écluse est édifié en 1881 dans le cadre des travaux de jonction entre la branche sud du canal de l'Est et la Saône à Corre. Les différents édifices composant le site sont bâtis à partir de plans-types validés par les ingénieurs du service des Ponts et Chaussées, responsables des travaux d'aménagement de la Saône supérieure et du canal de l'Est. L'ingénieur en chef en charge des travaux, Gustave Bouvaist, dresse les plans de l'écluse et de la maison attenante le 31 octobre 1876 ; ils sont validés par Pierre Conte-Grandchamp le 26 du mois suivant.
Les dimensions de l'écluse respectent le plan Freycinet en vigueur après la loi du 4 aout 1879. Les portes de l'écluses sont changées en 1902 à la demande des ingénieurs du Service spécial de la Saône. Elles sont réalisées par la Société anonyme des forges de Franche-Comté à Besançon. Le poste de commande est installé lors de l'automatisation des écluses dans les années 1990.
-
Période(s)
- Principale : 4e quart 19e siècle , daté par source
-
Dates
- 1881, daté par source
-
Auteur(s)
-
Auteur :
Bouvaist Gustaveingénieur des Ponts et Chaussées attribution par sourceBouvaist GustaveCliquez pour effectuer une recherche sur cette personne.
Après des études chez les Jésuites à Amiens, il intègre l’École polytechnique en 1867 et se spécialise à l'école des Ponts et Chaussées. Alors ingénieur, il est nommé à Vesoul. Il œuvra au développement des chemins de fer vicinaux dans le département de la Haute-Saône. A partir de 1919, il consacre bénévolement son temps à l'électrification du département dans le cadre de la Société de Ray-Cendrecourt et collabora à la rédaction du journal Le Nouvelliste de la Haute-Saône. Il repose à Navenne où il y fut maire de 1913 à 1925. Une rue de Vesoul porte son nom.
-
Auteur :

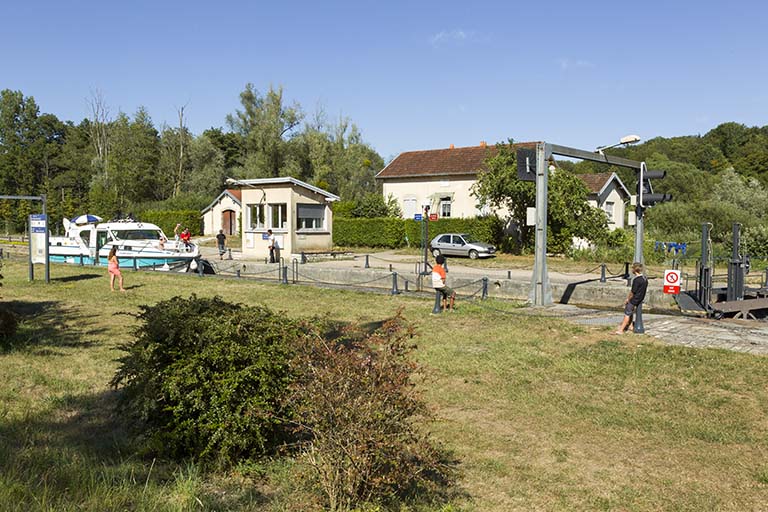

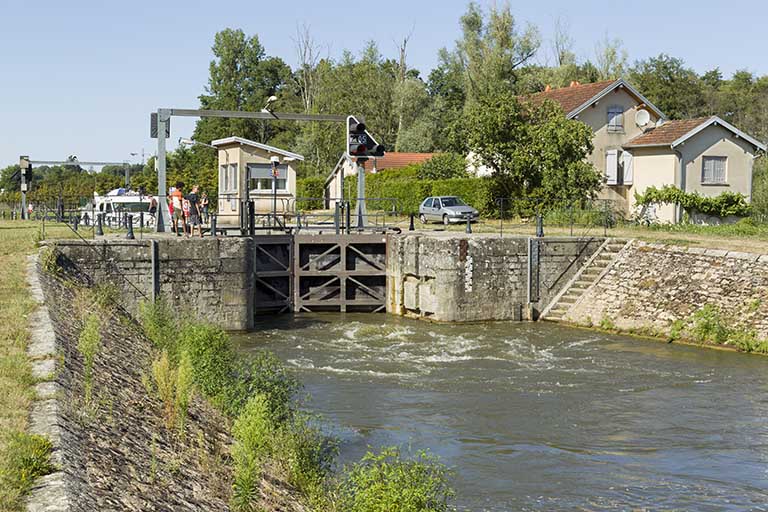

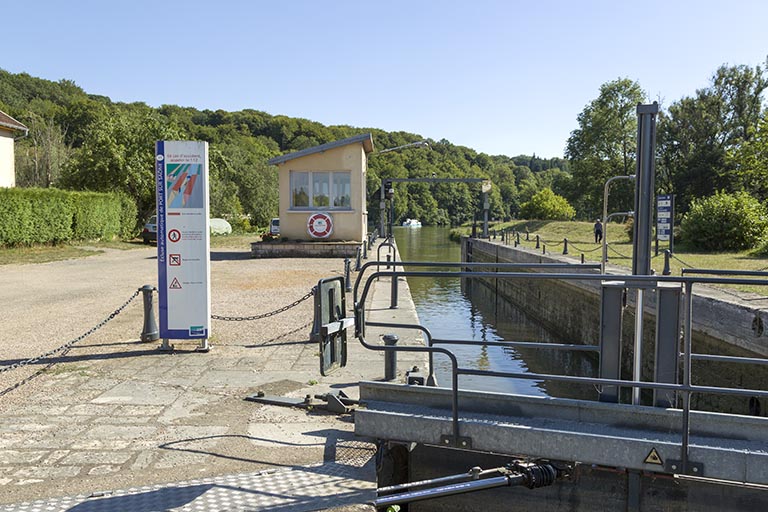

L'écluse, au point kilométrique 364,400, est construite en pierre de taille. Longue de 38,5 m et large de 5,20 m (respectant ainsi le gabarit Freycinet), elle est dotée aujourd'hui de deux portes automatisées à deux vantaux. La hauteur de chute est de 1,95m.

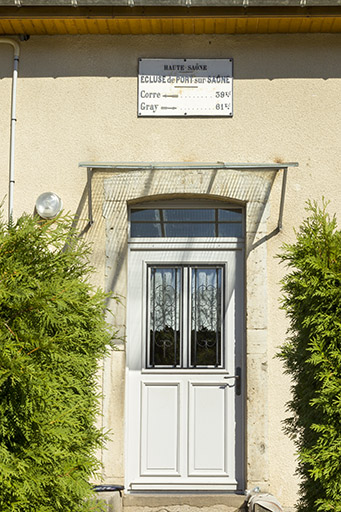

Construite en moellons enduits, la maison d'éclusier est en rez-de-chaussée avec un étage de comble accessible par un escalier intérieur. La façade antérieure, parallèle au canal, est percée d'une porte principale encadrée par deux baies et surmontée d'une plaque signalétique. Les murs pignons sont percés de deux baies superposées. Le toit, à pignon couvert, est couvert de tuiles mécaniques. Le puits se situe dans la cave.

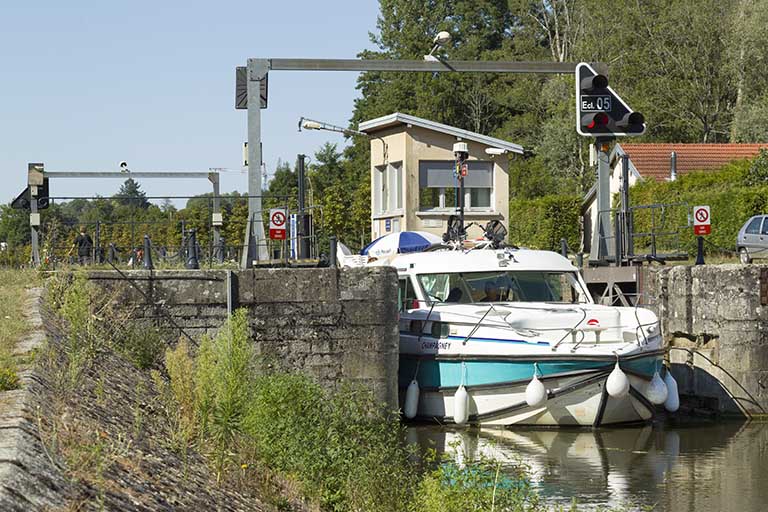

Le poste de commande est sur la même rive que la maison.
-
Murs
- calcaire moellon enduit
- calcaire pierre de taille
-
Toitstuile
-
Étagesrez-de-chaussée, étage en surcroît, sous-sol
-
Couvertures
- toit à longs pans pignon couvert
-
Escaliers
- escalier intérieur
-
Statut de la propriétépropriété de l'État
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales de la Haute-Saône, Vesoul : 241 S 2
241 S 2. Dérivation de Port-sur-Saône (1864-1878) : travaux d'achèvement de la dérivation.
Bibliographie
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5660
Mauclair Michel. La Saône dans le département de la Haute-Saône : étude économique et sociale (1640-1970) / Michel Mauclair. - Ed. revue et augmentée. - Autet (70) : M. Mauclair, 2015. - 419 p. : ill. ; 30 cm. - Bibliogr. p. 417
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5569
Louis Bonnamour, Marc Bonnetain, Jean-Claude Mallard. La Saône navigable : deux siècles d'aménagements. Paris : Presses de l’École nationale des Ponts du Chaussées, 2009. - 243 p. : ill. en noir du en coul. ; 24 cm. ISBN 978-2-85978-442-3
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HA.5710
Les voies navigables de la Saône, la Seille et le Doubs : guide de navigation fluviale. - Lattes (34) : Ed. de l'écluse, 2011. - 119 p. : ill. en coul., cartes ; 30 cm. - (Fluviacarte ; 10). - ISBN 978-2-916919-37-9
Documents figurés
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545 -13

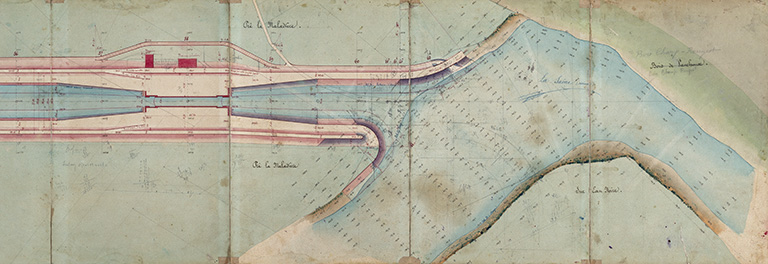

Archives départementales de la Haute-Saône, Vesoul : Construction de la dérivation de Port-sur-Saône - Plan des abords de l'écluse à sas (1876). Vst 1545 -13. Dessin, par Gustave Bouvaist.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 14545 - 13

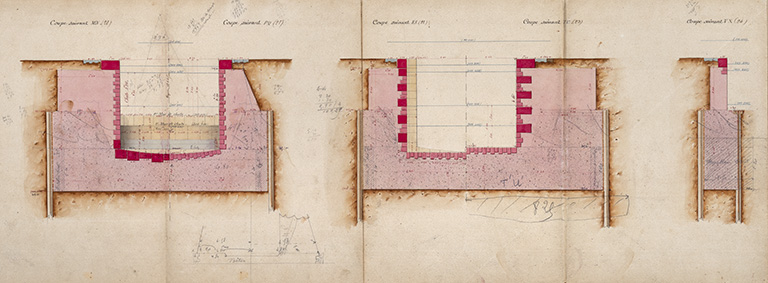

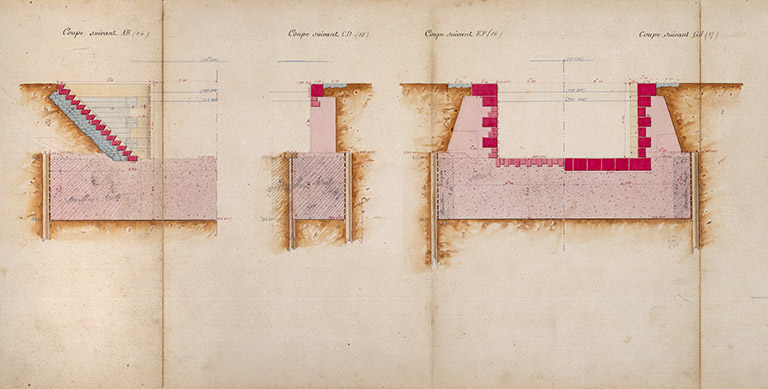

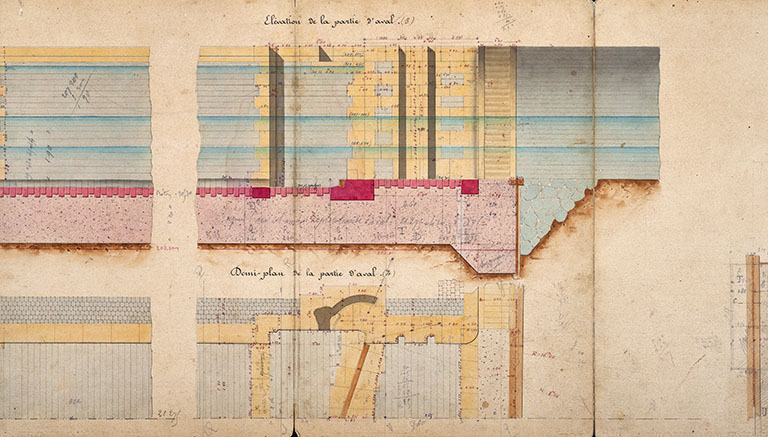

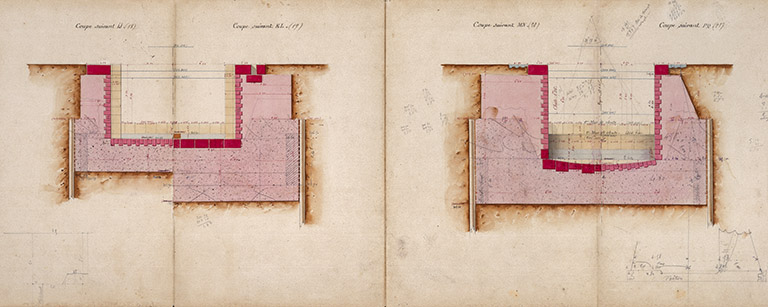

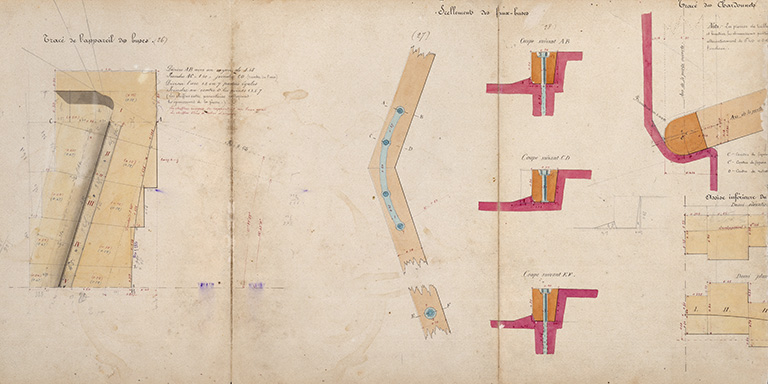

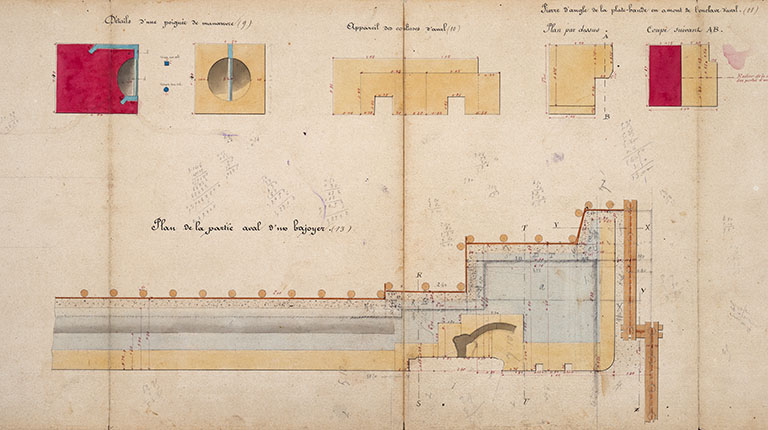

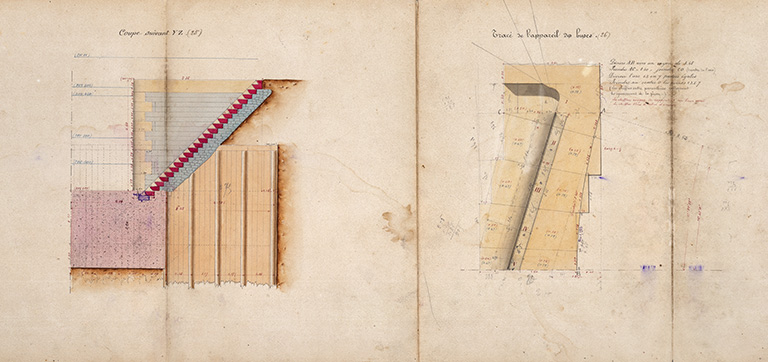

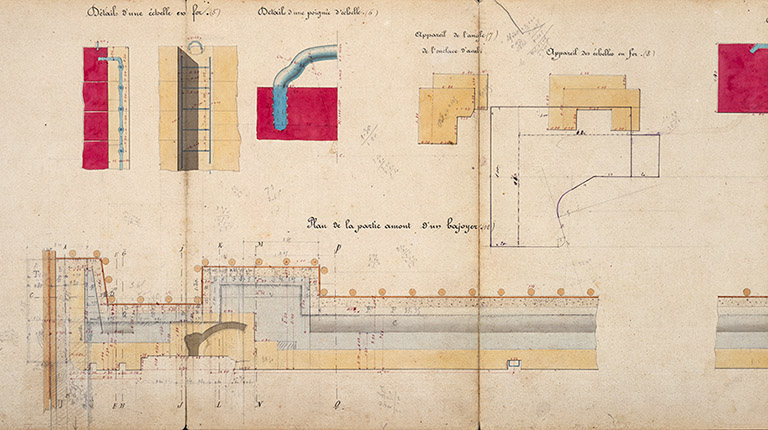

Archives départementales de la Haute-Saône, Vesoul : Construction de la dérivation de Port-sur-Saône - Ecluse à sas (1876). Vst 14545 - 13. Dessin par Gustave Bouvaist.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545 - 13

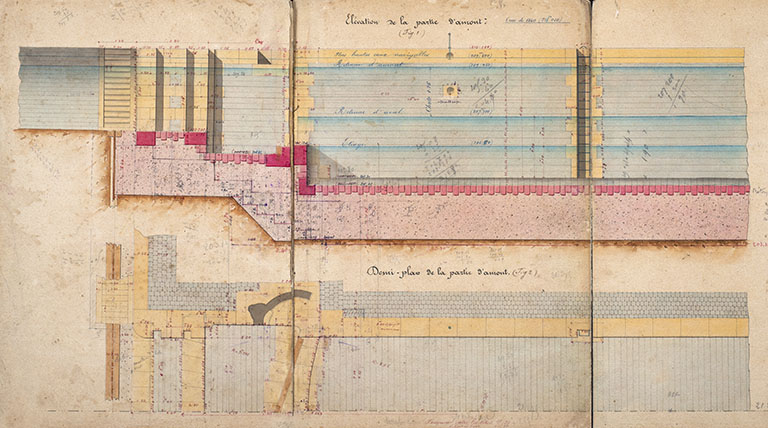

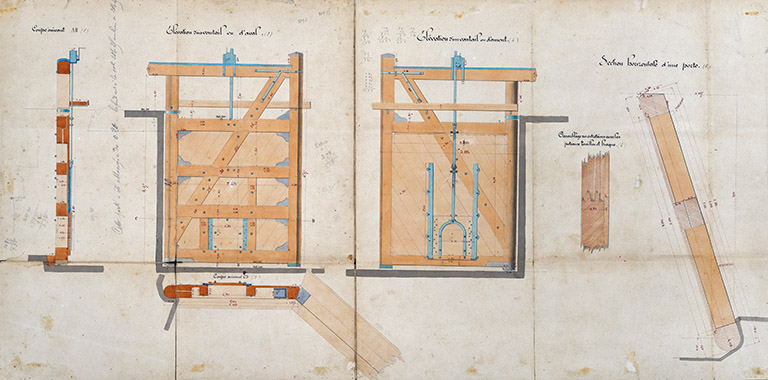

Archives départementales de la Haute-Saône, Vesoul : Construction de la dérivation de Port-sur-Saône - Portes d'Amont (1876). Vst 1545 - 13. Dessin par Gustave Bouvaist.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545 - 13

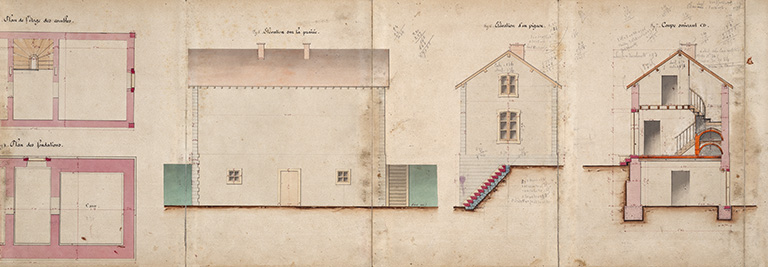

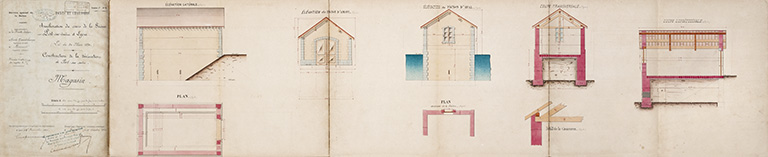

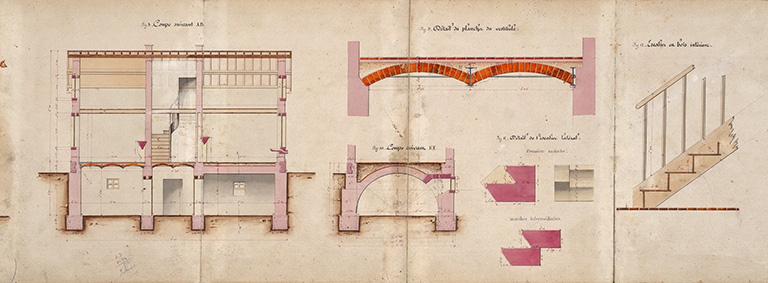

Archives départementales de la Haute-Saône, Vesoul : Construction de la dérivation de Port-sur-Saône - Maison éclusière (1876). Vst 1545 - 13. Dessin par Gustave Bouvaist.
-
Archives départementales de la Haute-Saône, Vesoul : Vst 1545-13
Archives départementales de la Haute-Saône, Vesoul : Amélioration du cours de la Saône entre Port-sur-Saône et Lyon, Construction de la dérivation de Port-sur-Saône : magasin (1876). Vst 1545-13. Dessin par Gustave Bouvaist.
