  • patrimoine industriel, patrimoine industriel du Jura
moulin à blé, usine de tabletterie (usine de tournerie), scierie
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Jura - Arinthod
  • Hydrographies dérivation de la Valouse
  • Commune Arinthod
  • Lieu-dit le Moulin d'Arinthod
  • Cadastre 1831 B 528 à 535 ; 1980 ZI 6
  • Dénominations
    moulin à blé, usine de tabletterie, scierie
  • Précision dénomination
    usine de tournerie
  • Appellations
    tournerie Charpillon, actuellement Scierie Berthail Frères
  • Parties constituantes non étudiées
    salle des machines, atelier de fabrication, aire des matières premières, magasin industriel, aire des produits manufacturés, silo, atelier de réparation, logement

Attesté sur la carte de Cassini, le moulin appartient en 1831 aux frères Flamier et comporte four, battoir (sur la commune de Dramelay), atelier de teinture et chenevière. Construit après 1810, l'atelier de teinture est transformé en battoir à blé (vers 1853 ?) puis augmenté d'une scierie vers 1868. Une huilerie est également attestée. Le site est acheté vers 1878 par Théodore Charpillon, grossiste en tournerie et banquier, qui y produit de l'électricité pour Arinthod et y édifie un bâtiment de tournerie, où il loue des places de tour. Charpillon est aussi présent à partir de 1891 environ dans l'édifice en aval (1831 B 522 à 525), bâti comme moulin entre 1800 et 1810 puis transformé en tréfilerie avant 1831. A cette date propriété d'un fabricant de fil de fer lyonnais, Ouillon, il est tenu à partir de 1860 environ par la famille Gadoix, qui y construit un logement d'ouvriers vers 1878 puis détruit les bâtiments de fabrication vers 1891. Charpillon les remplace vers 1896 et 1897 par une tournerie et des logements. Il exploite alors simultanément les deux sites où se fabriquent robinets, bouche-bouteilles, bondes, objets décoratifs, etc. La tournerie ferme vers 1940 et est acquise en 1943 par Berthail, qui transforme le site d'amont en scierie et fabrique de caisses. La cheminée de la machine à vapeur est détruite en 1945, les canaux comblés en 1971, date de construction de l'actuel bâtiment des scies. Après fermeture de la caisserie en 1992, seule fonctionne la scierie de résineux (environ 22 m3 de débit par jour), exploitée par la S.A.R.L. Berthail Frères. Sur le site de l'ancienne tréfilerie en aval ne subsiste que le logement.

8 roues hydrauliques verticales représentées sur le plan cadastral de 1831, 7 tournants signalés vers 1853. 3 roues sont remplacées vers 1870 par 2 turbines Francis. Machine à vapeur attestée au début du 20e siècle. Electrification en 1963.

60 à 70 personnes à la tournerie Charpillon, réparties entre les deux sites. 8 à 10 personnes à la scierie après 1943, 12 vers 1989, 8 en 1992.

  • Période(s)
    • Principale : 4e quart 19e siècle
    • Principale : 3e quart 20e siècle
  • Dates
    • 1971, daté par source, daté par tradition orale

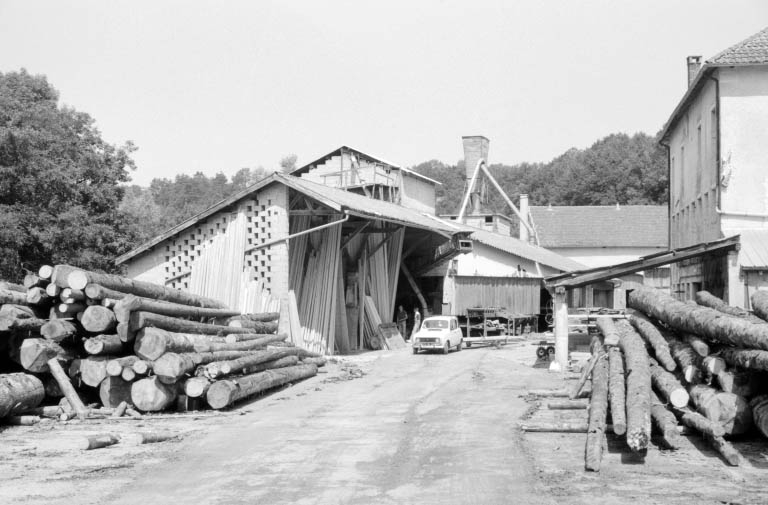

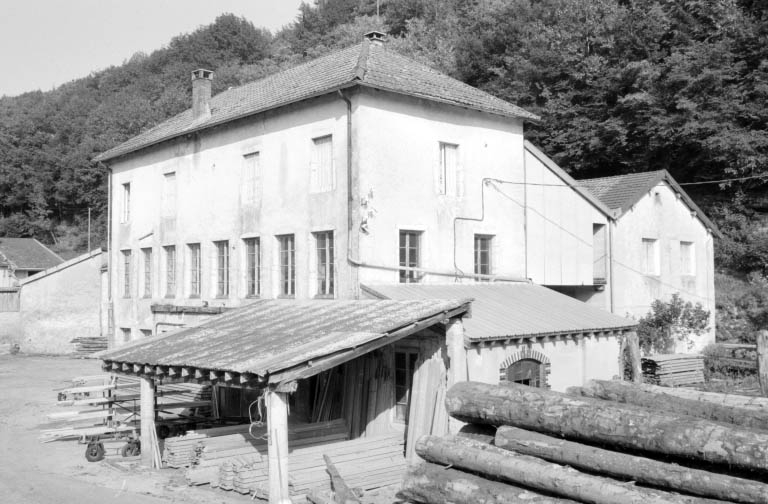

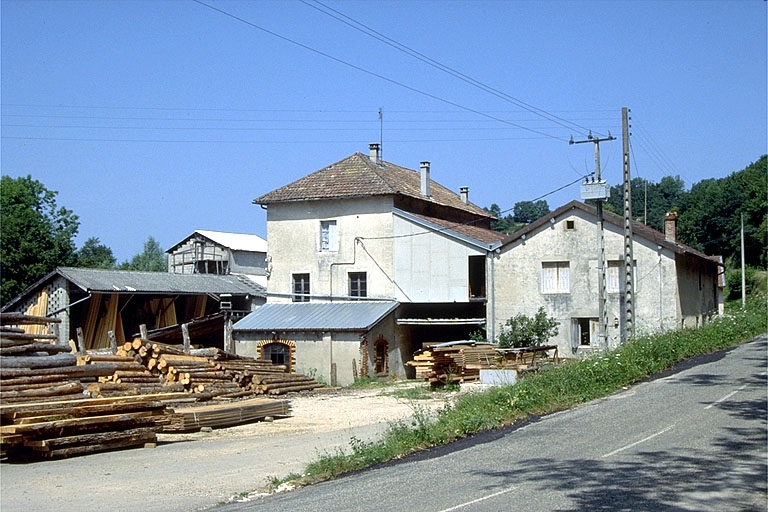

Scierie : parpaing de béton et moellon calcaire (murs de l'ancien battoir), charpente en bois, ciment-amiante en couverture. Ancien moulin : étage carré, desservi par un escalier droit extérieur, et étage de comble. Ancienne huilerie : sous-sol, étage carré et étage de comble. Ancienne tournerie : 2 étages carrés et étage de comble, escalier dans-oeuvre, toit à croupes. Bâtiment de la machine à vapeur : béton, baies en arc segmentaire, appentis, métal en couverture. Surface du site en m2 : 3 600

  • Murs
    • calcaire moellon enduit
    • béton parpaing de béton enduit partiel
  • Toits
    tuile mécanique, ciment amiante en couverture, métal en couverture
  • Étages
    2 étages carrés, étage de comble
  • Couvrements
    • charpente en bois apparente
  • Élévations extérieures
    élévation à travées
  • Couvertures
    • toit à longs pans
    • appentis
    • croupe
    • pignon couvert
  • Escaliers
    • escalier dans-oeuvre : escalier droit escalier en charpente
    • escalier de distribution extérieur : escalier droit escalier en maçonnerie
  • Énergies
    • énergie hydraulique produite sur place
    • énergie thermique produite sur place
    • énergie électrique achetée
  • Statut de la propriété
    propriété privée

Documents figurés

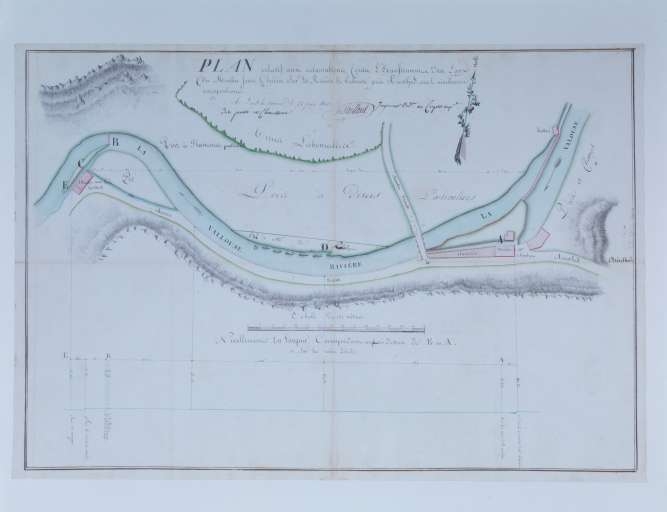

  • Plan relatif aux réclamations Contre L'Exhaussement des Eaux du Moulin Sous Charin Sur La Rivière de Vallouse [...]. Dessin, 1810. Echelle 1:150, par Le Vaillant (ingénieur)

    Archives départementales du Jura, Montmorot

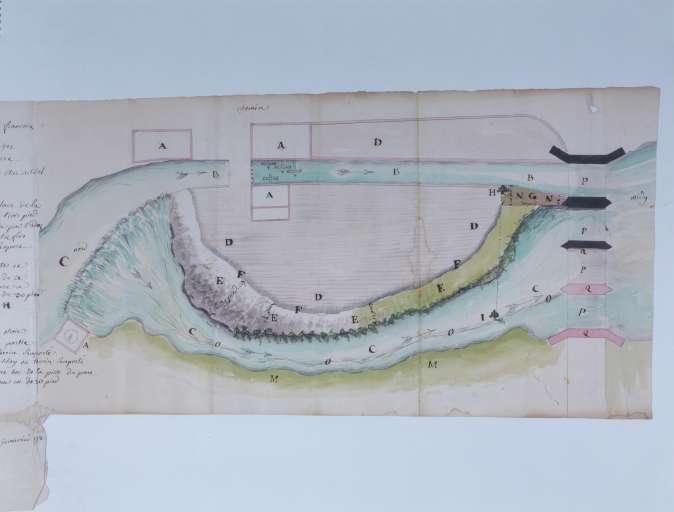

  • Plan visuel des moulins du Sieur Gabriel François Mouchet et du pont d'Arinthau. Dessin, 1792, par Douillon (?) ; Rousseau ; Barry

    Archives départementales du Jura, Montmorot
Date(s) d'enquête : 1992; Date(s) de rédaction : 1994
