Dossier d’œuvre architecture IA25000424
| Réalisé par
;
- enquête thématique régionale, le canal du Rhône au Rhin
site d'écluse n° 52 de Velotte (canal du Rhône au Rhin)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
le canal du Rhône au Rhin - Besançon sud
-
Hydrographies
le Doubs
-
Commune
Besançon
-
Lieu-dit
Casamène
-
Adresse
51 chemin de halage Casamène
-
Cadastre
2006 IN 199, DP 10, 20, non cadastré ;
domaine
public
-
Dénominationssite d'écluse
-
Appellationsécluse n° 52 de Velotte
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéesmaison, écluse, barrage, chemin de halage, digue, escalier indépendant, garage, resserre, écurie, fenil, carrière, poste de commande

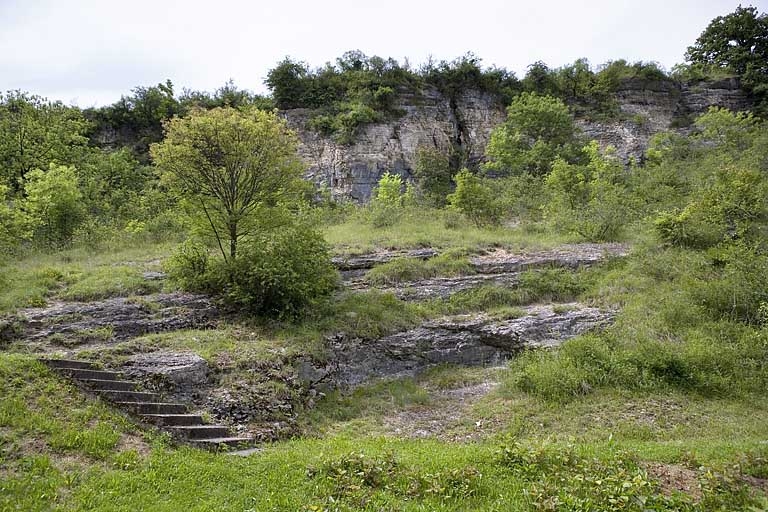

Située en aval de Besançon mais sans influence sur la défense de la place, l'écluse de Velotte n'entraîne aucune observation particulière du Génie militaire. Les plans dressés en 1822 (par Joseph Liard lui-même ?) prévoient un barrage d'1, 40 m de chute, avec pertuis pour le flottage des bois, et une écluse à sas pour la navigation. Les moellons doivent être pris dans une carrière voisine (2006 IN 199), sur la rive droite, et les pierres de taille dans les carrières de la citadelle. Les travaux sont adjugés le 16 août 1824 à Claude-Guillaume Boin, de Limonest (Rhône), auteur du grand pont de Dole. Ils débutent en 1825 et sont achevés en 1827. L'adoption de la loi Freycinet impose un allongement des écluses à 38, 50 m de longueur utile et l'obtention d'un tirant d'eau minimum de 2 m sur les buscs. L'ingénieur des Ponts et Chaussées Paul Schoendoerffer rend son projet le 28 septembre 1883 : abaissement du radier aval, du busc et du radier amont pour obtenir le tirant d'eau prescrit, réfection partielle du parement en aval du mur de chute. Les pierres sont à prendre dans les carrières de la Malate (pierres cassées), de l'Abbaye-Damparis ou Dole (carrières Javelle, Violet ou Lagé) dans le Jura (pierres de taille), d'Aveney (moellons épincés et libages) et de la Malcombe (moellons smillés). Validés par la décision ministérielle du 14 février 1884, les travaux sont réalisés en 1887 par l'entrepreneur Claude Gaucher, de Lichères-sur-Yonne (?). Le niveau a toutefois été fixé en tenant compte de la présence de hausses mobiles sur le barrage aval si bien que lorsque ces hausses sont enlevées, l'usine de Gouille étant partiellement démolie, l'abaissement du plan d'eau oblige à abaisser le radier de l'écluse : certaines péniches touchent le fond du sas et doivent être partiellement déchargées pour en sortir. La première partie des travaux est effectuée en 1900, la seconde - plus délicate et demandant une longue période de mise en chômage - est différée. Plusieurs projets sont rédigés : le dernier, de l'ingénieur Blaise, est exécuté par l'entrepreneur Emile Marron en 1911. C'est le même entrepreneur qui avait en 1906, suivant des plans du conducteur Tournier, rehaussé la maison et construit à côté un bâtiment à usage de magasin (pour les cordes, agrès, etc.), écurie et fenil (actuel atelier des électriciens de Voies navigables de France). La manoeuvre de l'écluse est électrifiée en 1964-1965, sous la direction de l'ingénieur Lanchy, par la SARL Ateliers Dagot, d'Arc-lès-Gray (Haute-Saône), puis est automatisée en 1992.
-
Période(s)
- Principale : 2e quart 19e siècle
- Principale : 4e quart 19e siècle, 1er quart 20e siècle
-
Dates
- 1827, daté par source
-
Auteur(s)
-
Auteur :
Liard Josephingénieur civil (incertitude), attribution par sourceLiard JosephCliquez pour effectuer une recherche sur cette personne.
Joseph Liard, ingénieur, né le 27 décembre 1747 à Rosières-aux-Salines (Meurthe-et-Moselle), mort à Besançon (Doubs) le 21 avril 1832. Il est nommé ingénieur en chef des Ponts et Chaussées du Doubs en 1791. Jusqu'à sa retraite en 1831, il occupe cette fonction et, à partir du début du 19e siècle, celle de directeur du canal du Rhône au Rhin, dont il est le véritable réalisateur.
-
Auteur :
Boin Claude-Guillaumeentrepreneur attribution par sourceBoin Claude-GuillaumeCliquez pour effectuer une recherche sur cette personne.
Claude-Guillaume Boin, entrepreneur à Limonest (Rhône). Il a réalisé le grand pont de Dole (Jura). 19e siècle.
-
Auteur :
Schoendoerffer Paulingénieur civil attribution par sourceSchoendoerffer PaulCliquez pour effectuer une recherche sur cette personne.
Paul Schoenderffer, ingénieur civil.
-
Auteur :
Gaucher Claudeentrepreneur attribution par sourceGaucher ClaudeCliquez pour effectuer une recherche sur cette personne.
Claude Gaucher, entrepreneur à Lichères-sur-Yonne (?) (Yonne). 19e siècle.
-
Auteur :
Tournierconducteur de travaux attribution par sourceTournierCliquez pour effectuer une recherche sur cette personne.
Tournier, conducteur de travaux. XXe siècle.
-
Auteur :
Blaiseingénieur civil attribution par sourceBlaiseCliquez pour effectuer une recherche sur cette personne.
Blaise, ingénieur civil. XIX-XXe siècles.
-
Auteur :
Marron Emileentrepreneur attribution par sourceMarron EmileCliquez pour effectuer une recherche sur cette personne.
Emile Marron, entrepreneur. XIXe-XXe siècles.
-
Auteur :

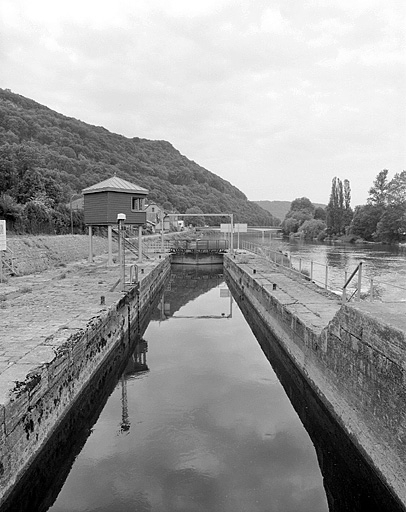

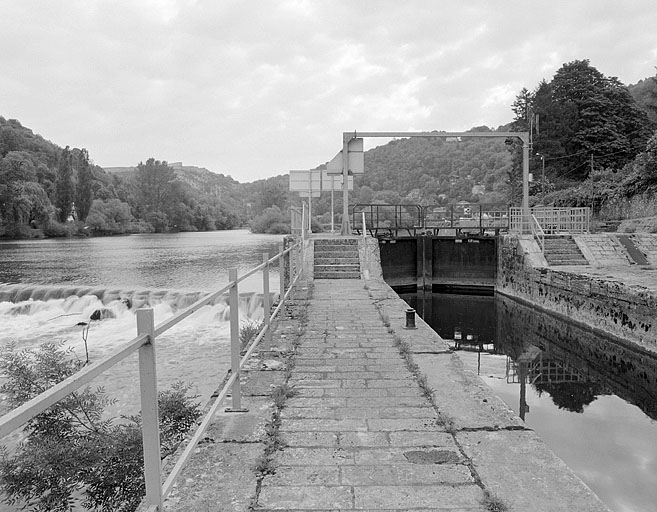

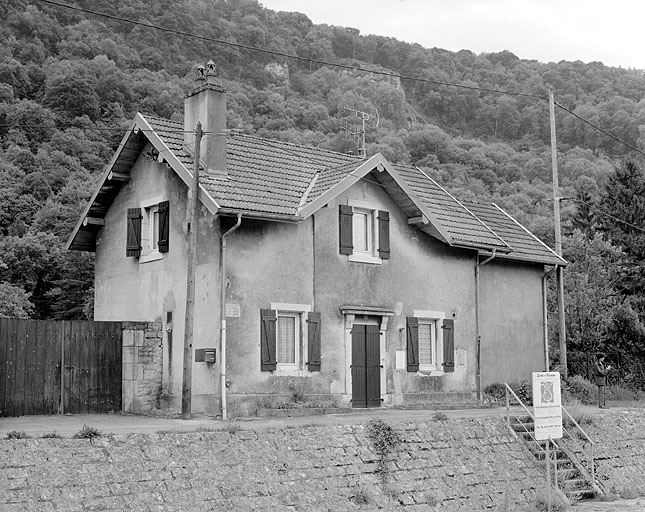

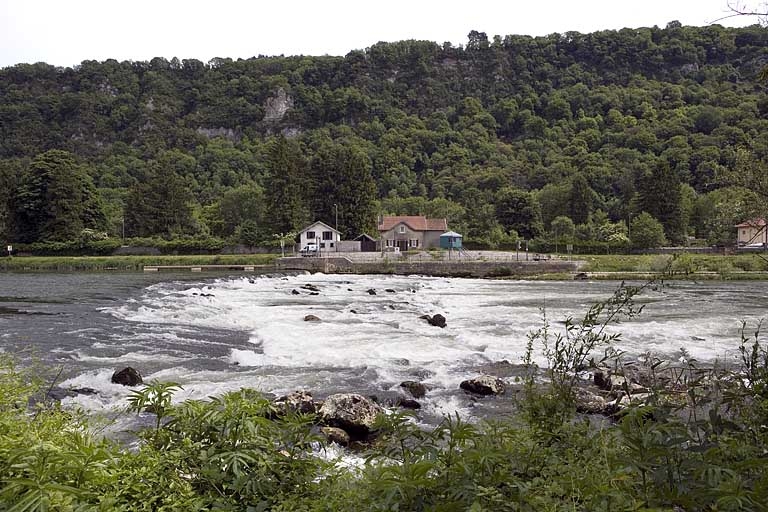

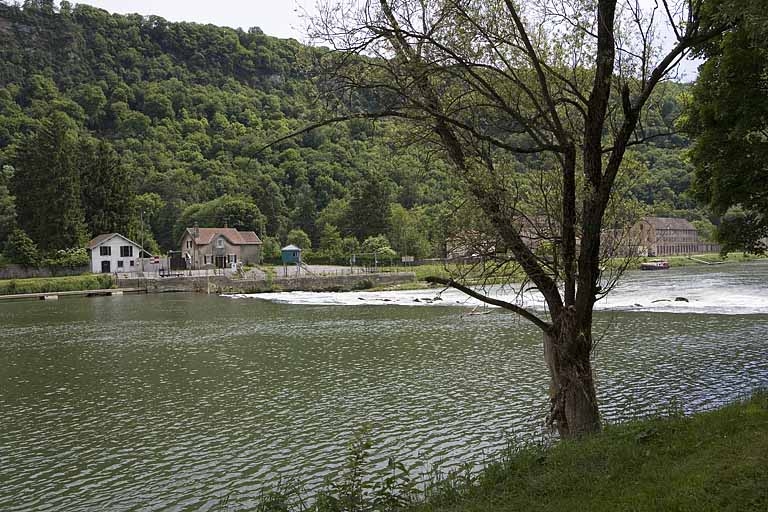

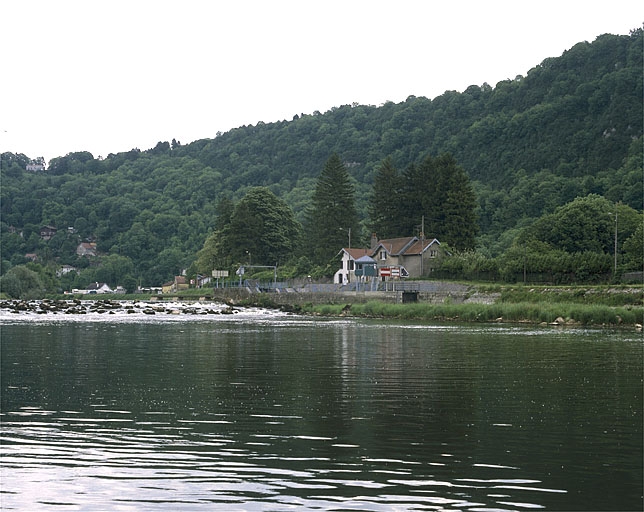

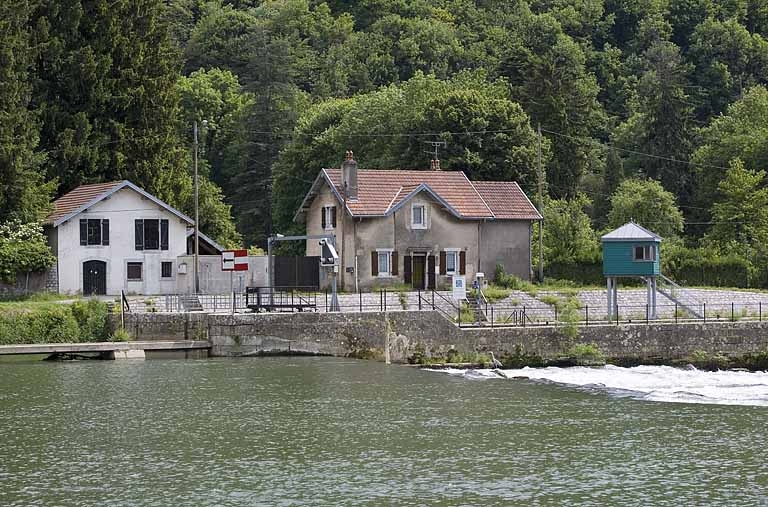

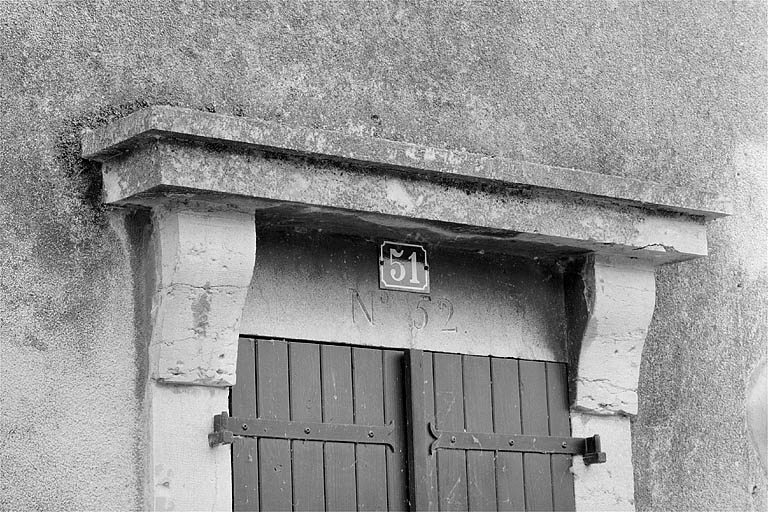

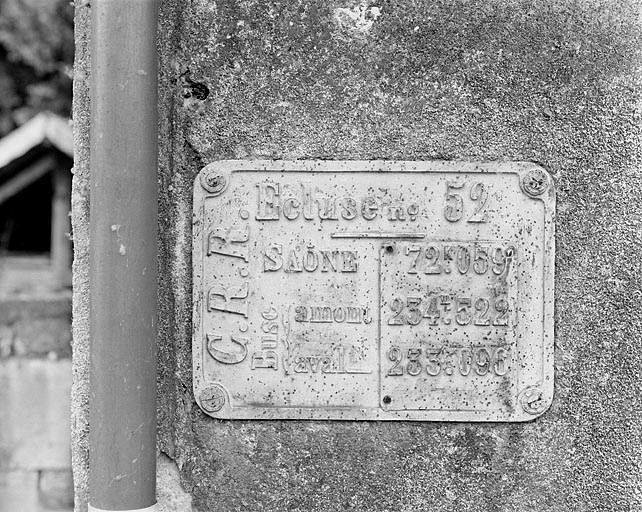

Au point kilométrique 72, 019, l'écluse est édifiée en lit de rivière, rive gauche, à l'extrémité d'un barrage en arc de cercle. Construite en pierre de taille, elle est précédée par un mur guide en bois supporté par des massifs en béton et se poursuit vers l'aval par un perré maçonné formant digue. Longue de 38, 50 m et large de 5, 20 m (dimensions utiles), elle est munie de 2 portes automatisées, à 2 vantaux métalliques équipés de vantelles glissantes (à guillotine). Le poste de commande est un édicule en bois, coiffé d'un toit métallique en pavillon et disposé en hauteur pour être à l'abri des crues : il repose sur 4 poteaux métalliques et est accessible par une échelle de meunier, également métallique. La maison de l'éclusier et le bâtiment autrefois à usage de resserre, fenil et écurie, ont des murs en moellon enduit. La première, dont la porte d'entrée est sommée d'une corniche, associe étage de soubassement, rez-de-chaussée surélevé et étage en surcroît, accessible par un escalier dans-oeuvre, alors que l'autre a seulement un étage carré. Les constructions sont coiffées d'un toit à longs pans recouvert de tuile mécanique. Le garage est en pan de bois, avec essentage de planches.
-
Murs
- calcaire pierre de taille
- métal
- bois pan de bois
- enduit
- essentage de planches
- moellon
-
Toitstuile mécanique, métal en couverture
-
Étagesétage de soubassement, en rez-de-chaussée surélevé, étage en surcroît
-
Élévations extérieuresélévation à travées
-
Couvertures
- toit à longs pans
- toit en pavillon
- pignon couvert
- noue
-
Escaliers
- escalier dans-oeuvre : escalier droit escalier en maçonnerie
- escalier isolé
-
Statut de la propriétépropriété de l'État
propriété privée
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Archives départementales du Doubs, Besançon : 3 S 318

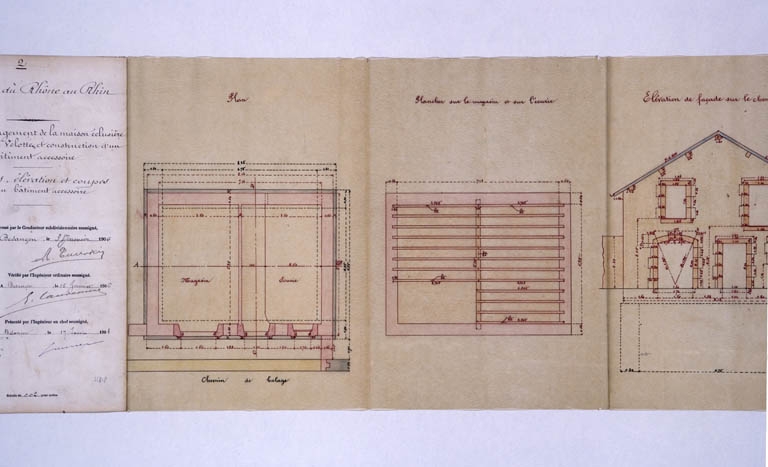

Aménagement de la maison éclusière n° 52 de Velotte et construction d'un bâtiment accessoire [...] Plans, élévations et coupes d'un bâtiment accessoire. [Détail : plans], 1906. Dessin sur calque (plume, crayon de couleur), 3 janvier 1906, 31 x 104 cm (coté), par Tournier (conducteur de travaux)
-
Archives départementales du Doubs, Besançon : 3 S 384

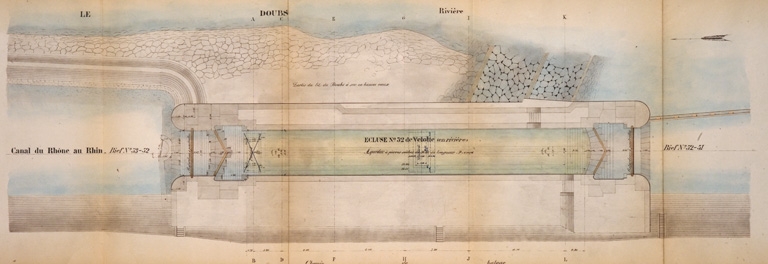

Abaissement du radier du sas de l'écluse n° 52 de Velotte. Plan, élévation et coupes transversales [Détail : plan], 1911. Dessin (tirage, lavis), 17 janvier 1911, 31 x 387 cm (coté), par Blaise (ingénieur civil)
-
Archives départementales du Doubs, Besançon : 3 S 318

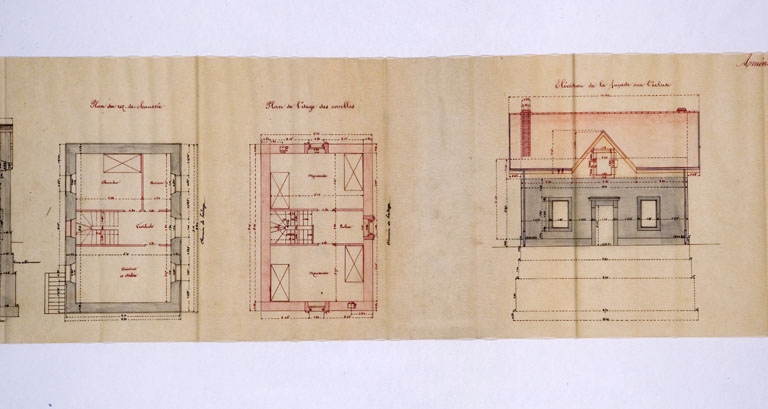

Aménagement de la maison éclusière n° 52 de Velotte et construction d'un bâtiment accessoire [...] Aménagement projeté. [Détail : plans et élévation antérieure], 1906. Dessin sur calque (plume, crayon de couleur), 3 janvier 1906, 31 x 317 cm (coté), par Tournier (conducteur de travaux)
-
Archives départementales du Doubs, Besançon : 3 S 318

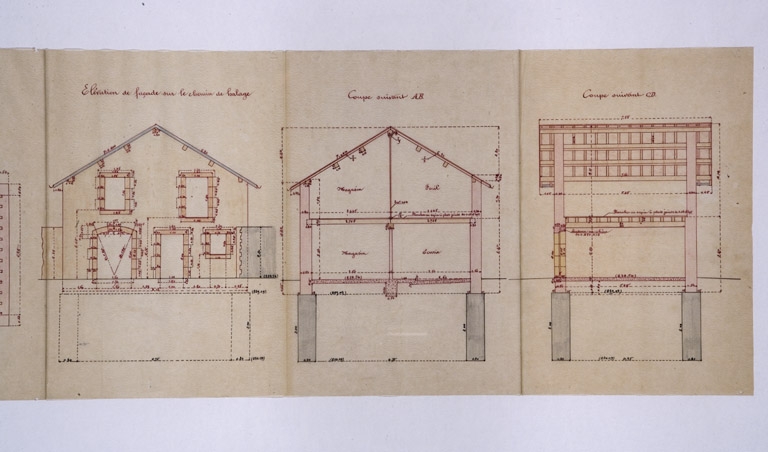

Aménagement de la maison éclusière n° 52 de Velotte et construction d'un bâtiment accessoire [...] Plans, élévations et coupes d'un bâtiment accessoire. [Détail : élévation et coupes], 1906. Dessin sur calque (plume, crayon de couleur), 3 janvier 1906, 31 x 104 cm (coté), par Tournier (conducteur de travaux)
-
Archives départementales du Doubs, Besançon : 3 S 384

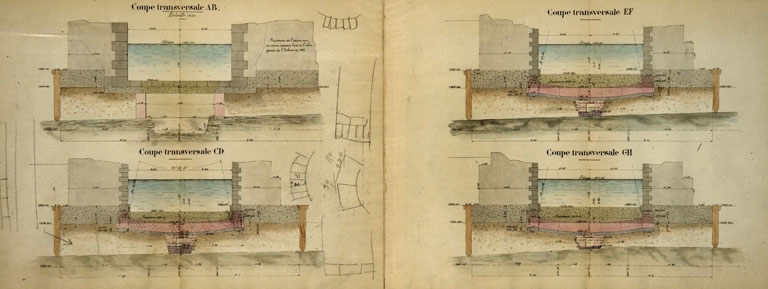

Abaissement du radier du sas de l'écluse n° 52 de Velotte. Plan, élévation et coupes transversales [Détail : coupes], 1911. Dessin (tirage, lavis), 17 janvier 1911, 31 x 387 cm (coté), par Blaise (ingénieur civil)
-

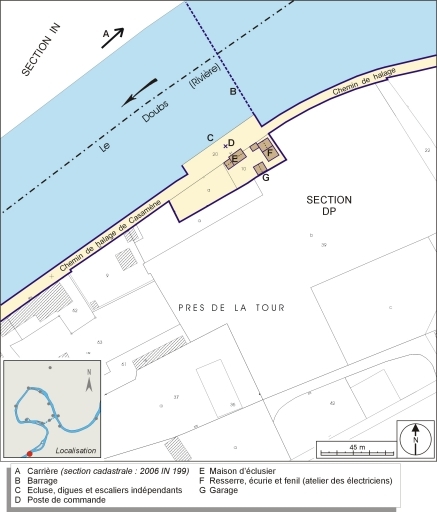

Besançon : extrait du plan cadastral, 2006, section DP.
-
Archives départementales du Doubs, Besançon : 3 S 197

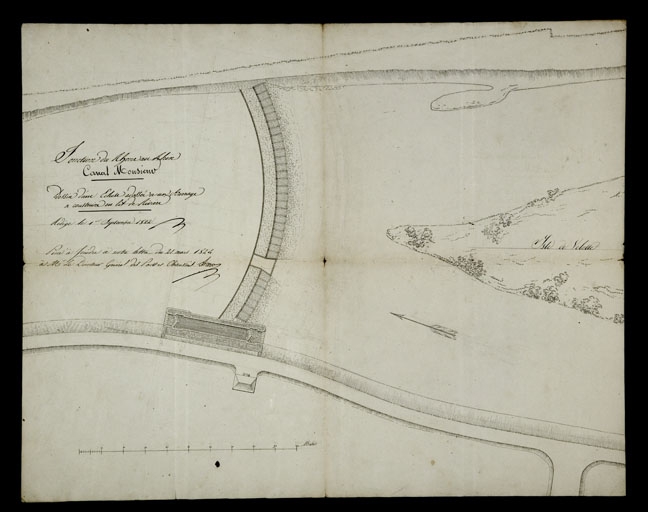

Dessin d'une écluse adossée à un barrage à construire en lit de rivière, 1822. Dessin (plume), 1er septembre 1822, 44 x 55 cm, échelle graphique, par Liard, Joseph (ingénieur civil) (attribution incertaine)
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : Fonds Manias, MA250077PY

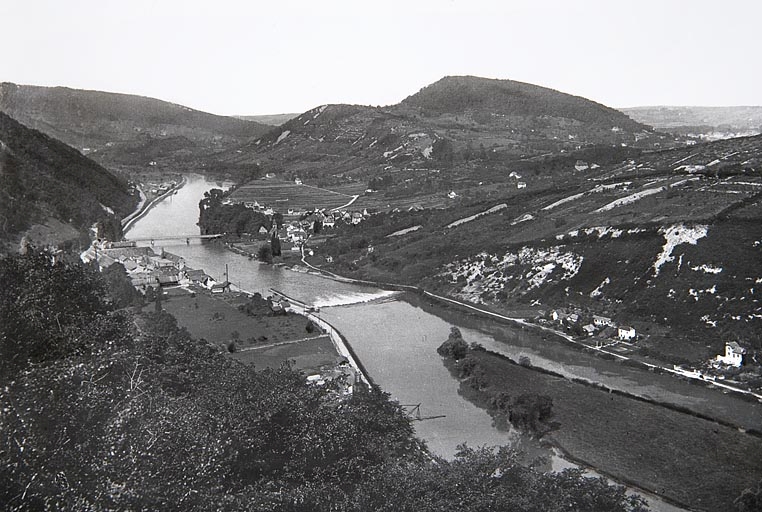

[Vue d'ensemble plongeante sur la vallée du Doubs du l'écluse de Velotte, depuis la rive gauche en amont], 1ère moitié 20e siècle. Photographie, s.d. [1ère moitié 20e siècle], par Manias (photographe) (attribution incertaine)
-
Archives départementales du Doubs, Besançon : 3 S 318

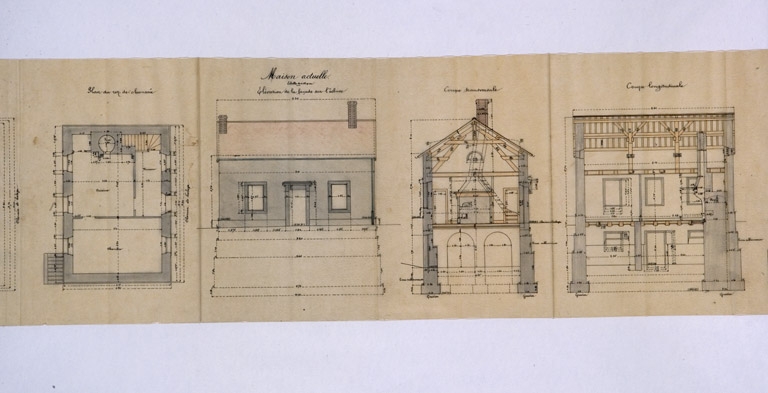

Aménagement de la maison éclusière n° 52 de Velotte et construction d'un bâtiment accessoire [...] Maison actuelle. [Détail : plan du rez-de-chaussée, élévation antérieure et coupes], 1906. Dessin sur calque (plume, crayon de couleur), 3 janvier 1906, 31 x 317 cm (coté), par Tournier (conducteur de travaux)
-
Archives départementales du Doubs, Besançon : 3 S 318

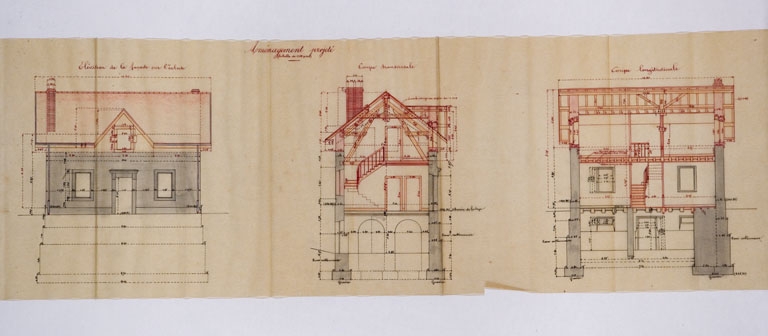

Aménagement de la maison éclusière n° 52 de Velotte et construction d'un bâtiment accessoire [...] Aménagement projeté. [Détail : élévation antérieure et coupes], 1906. Dessin sur calque (plume, crayon de couleur), 3 janvier 1906, 31 x 317 cm (coté), par Tournier (conducteur de travaux)
-
Archives départementales du Doubs, Besançon : 3 S 383

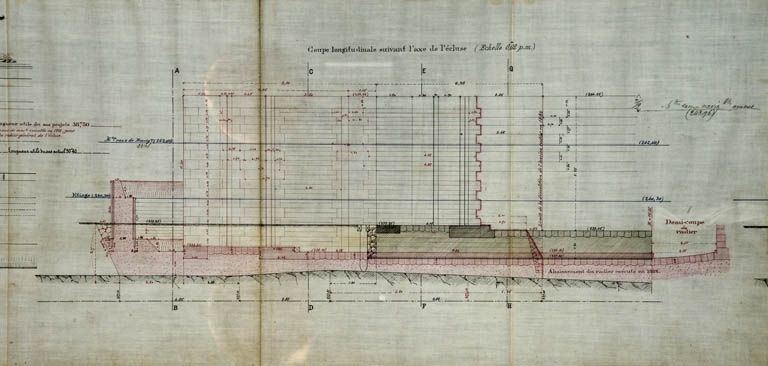

Allongement des écluses n° 49 et 52. Ecluse n° 52 de Velotte. Plan et coupes, 1883. Dessin sur calicot (plume, lavis), 28 septembre 1883, 31 x 248 cm, par Schoendoerffer, Paul (ingénieur civil)
-
Archives départementales du Doubs, Besançon : 3 S 197

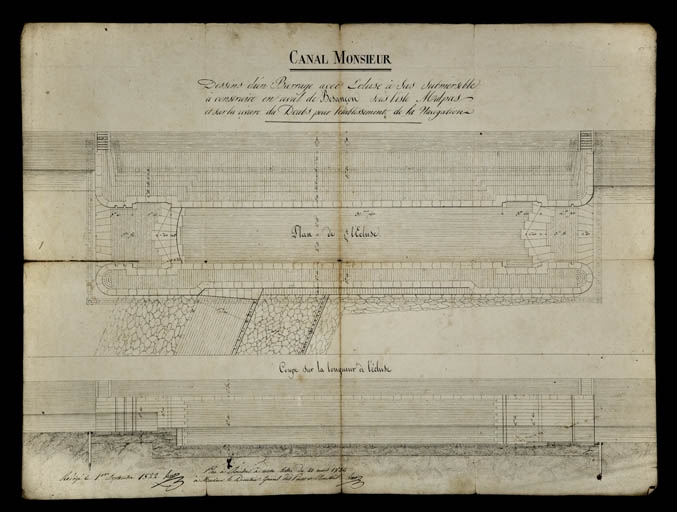

Dessin d'un barrage avec écluse à sas submersible à construire en aval de Besançon sous l'isle Malpas et sur la rivière du Doubs pour l'établissement de la navigation [plan et coupe], 1822. Dessin (plume), 1er septembre 1822, 44 x 59 cm (coté), par Liard, Joseph (ingénieur civil) (attribution incertaine)
-
Archives départementales du Doubs, Besançon : 3 S 318

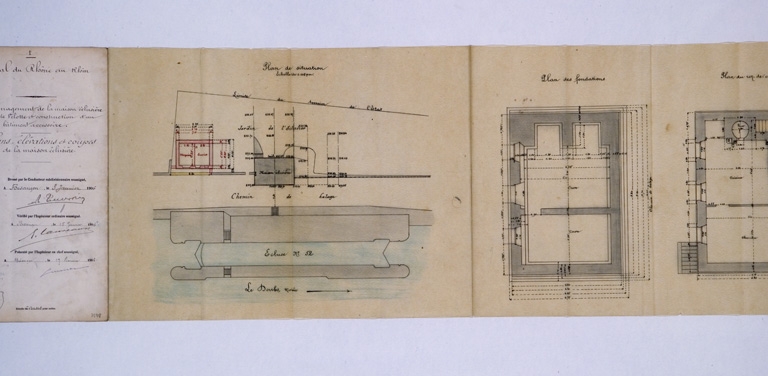

Aménagement de la maison éclusière n° 52 de Velotte et construction d'un bâtiment accessoire [...] Maison actuelle. [Détail : ] Plan de situation [et] Plan des fondations, 1906. Dessin sur calque (plume, crayon de couleur), 3 janvier 1906, 31 x 317 cm (coté), par Tournier (conducteur de travaux)
Date(s) d'enquête :
2003;
Date(s) de rédaction :
2006
