abri d'instrument équatorial dit pavillon de l'équatorial coudé
Œuvre étudiée
Auteur
-
Mongreville JérômeMongreville JérômeCliquez pour effectuer une recherche sur cette personne.
Mongreville, Jérôme. Photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 1983-2024.
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Besançon - Besançon nord-ouest
-
Commune
Besançon
-
Lieu-dit
la Bouloie
-
Adresse
34 avenue de l' Observatoire
-

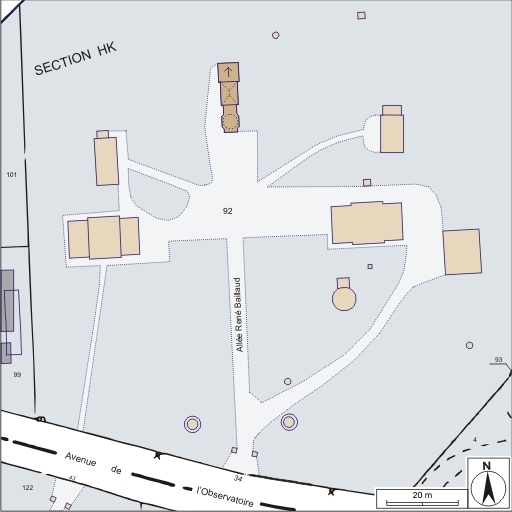

Cadastre
2004
HK
92
-
Dénominationsabri d'instrument équatorial
-
Appellationspavillon de l'équatorial coudé
-
Dossier dont ce dossier est partie constituante
Le décret présidentiel du 11 mars 1878 crée l'Observatoire astronomique, météorologique et chronométrique de Besançon. L'achat du terrain et la construction des bâtiments étant à la charge de la ville, le conseil municipal approuve le 16 janvier 1883 le projet de l'architecte du département, Etienne-Bernard Saint-Ginest (1831-1888). La tour de l'équatorial est placée au centre de la composition, rappelant que l'observatoire est aussi astronomique et a un rôle à jouer dans l'enseignement (une chaire d'astronomie est créée le 15 octobre 1883). Le gros oeuvre est fini par les entrepreneurs bisontins Théodore Sauvanet et Joseph Simplot en mars 1884 et l'observatoire est inauguré le 16 août (la réception définitive des travaux aura lieu le 11 avril 1890). La lunette coudée système Loewy est installée en décembre 1888 et janvier 1889, et un escalier extérieur métallique est mis en place dans le courant de l'année pour accéder à son objectif, protégé par un wagon en bois, mobile sur une galerie en maçonnerie. L'année suivante, un second escalier est posé et une cabane métallique remplace le wagon. Des malfaçons importantes nécessitent le doublement de la façade ouest en 1888 puis la pose en 1896 d'un essentage métallique sur les façades sud et ouest. Par la suite, un corps de bâtiment est adossé au nord (en 1906 pour l'appareil à acétylène ?). En 1967, l'équatorial coudé est démonté (la plupart des pièces métalliques étant cependant conservées). La galerie qui précède le bâtiment est supprimée et celui-ci, doté d'un dôme en résine de synthèse en remplacement de celui existant, prêté à l'Association astronomique de Franche-Comté pour accueillir un télescope de 400 mm, de fabrication artisanale.
-
Période(s)
- Principale : 4e quart 19e siècle , daté par source
-
Dates
- 1883, daté par source
-
Auteur(s)
-
Auteur :
Saint-Ginest Etienne-Bernardarchitecte départemental attribution par sourceSaint-Ginest Etienne-BernardCliquez pour effectuer une recherche sur cette personne.
Né le 15 février 1831 à Toulouse (Haute-Garonne), mort à Besançon (Doubs) le 2 septembre 1888. A l’Ecole des beaux-arts, il est élève de Labrouste et Questel. En 1861, alors qu’il est employé par Baltard, il est nommé architecte départemental du Doubs. On lui doit les archives du Doubs, le tribunal de Pontarlier, les prisons de Pontarlier, Montbéliard, Baume-les-Dames et Besançon.
-
Auteur :

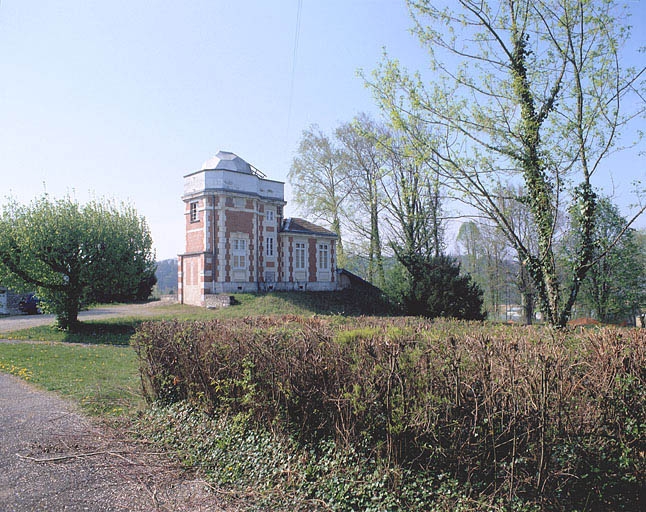

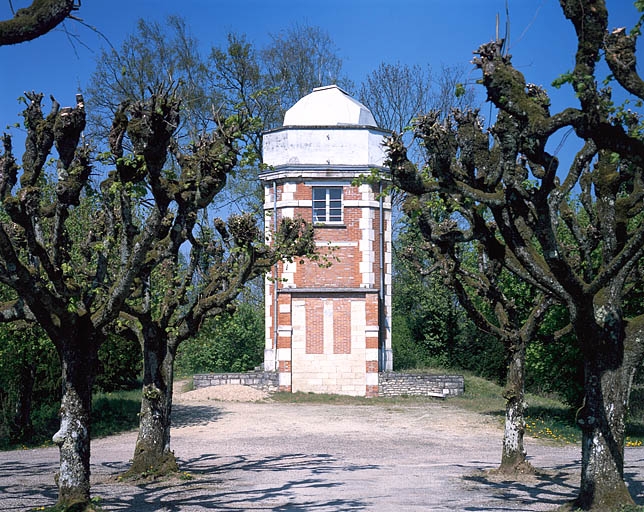

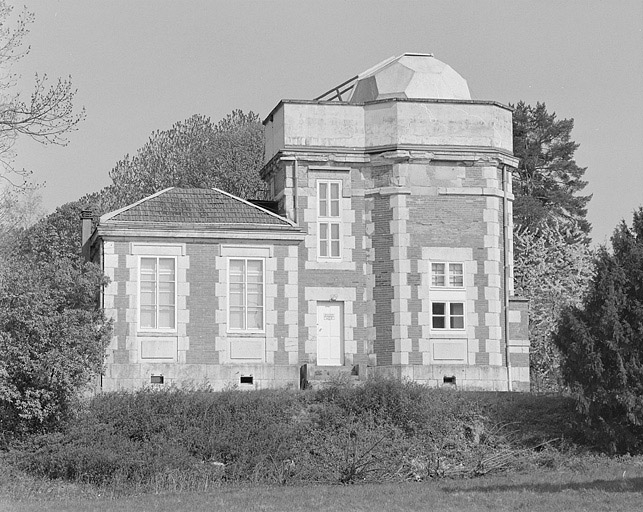

Le bâtiment de l'équatorial coudé aligne du sud au nord la tour d'observation, une cage d'escalier et l'ancien atelier de mécanique et d'horlogerie. Il était précédé au sud par une galerie (aujourd'hui démolie), ouverte de 5 arcades coiffées d'arcs segmentaires et supportant une terrasse, et a en outre été complété au nord par un corps de bâtiment en rez-de-chaussée et en appentis, adossé à l'atelier de mécanique. L'instrument était établi sur deux piliers maçonnés, fondés sur le rocher afin d'assurer une plus grande stabilité, dont subsiste celui de la tour. Construit autour de ce pilier, qu'il ne touche pas, le bâtiment présente un socle en pierre de taille sur lequel s'élèvent des murs associant appareil de pierre et brique en remplissage. Le sous-sol, dont les voûtains transversaux en brique reposent sur des poutrelles métalliques, est desservi par un escalier tournant en bois, donnant aussi accès à l'étage de la tour. Celle-ci et la cage d'escalier sont protégées par une terrasse en béton (qui a remplacé le dôme nervuré d'origine et supporte un dôme polygonal en résine de synthèse, de fabrication artisanale), l'atelier par un toit en pavillon couvert de tuiles mécaniques.
-
Murs
- calcaire pierre de taille
- pierre avec brique en remplissage
-
Toitstuile mécanique, béton en couverture, matériau synthétique en couverture
-
Étagessous-sol, rez-de-chaussée surélevé, 1 étage carré
-
Couvrements
-
voûte en berceau segmentaire,
en brique
-
Élévations extérieuresélévation à travées
-
Couvertures
- terrasse
- toit en pavillon
- appentis
- dôme polygonal
-
Escaliers
- escalier de distribution extérieur : escalier droit escalier en maçonnerie
- escalier dans-oeuvre : escalier tournant à retours avec jour escalier en charpente
-
Statut de la propriétépropriété de la commune
-
Intérêt de l'œuvreà signaler
Bien que modifié, le pavillon de l'équatorial coudé témoigne de son adaptation à un instrument exceptionnel, dont peu d'exemplaires demeurent, et constitue l'une des constructions majeures de l'observatoire.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives communales, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives communales, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives communales, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives communales, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Observatoire, Besançon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
-
Archives régionales de Bourgogne-Franche-Comté, Besançon
Puel François, astronome à l'observatoire de Besançon.
2002-2009 -
Archives régionales de Bourgogne-Franche-Comté, Besançon
Vernotte François, directeur de l'observatoire de Besançon de mars 2002 à septembre 2012.
2002-2009
Documents d'archives
-
Archives nationales, Paris : F 17 3754
F 17 3754 Observatoire de Besançon (1881-1900)
-
Archives nationales, Paris : F 17 13583
F 17 13583 Observatoires de province. Besançon (1878-1942)
-
Archives nationales, Paris : F 21 6418
F 21 6418 Procès-verbaux des séances du Conseil général des Bâtiments civils (1883)
-
Archives nationales, Paris : F 21 6507
F 21 6507 Avis du Conseil général des Bâtiments civils (1883)
-
Archives nationales, Paris : F 17 3754
Observatoire de Besançon. Rapport pour l’année 1881, ms, par Louis-Jules Gruey (document contenant un croquis de plan de l’observatoire en projet)
-
Archives départementales du Doubs, Besançon : 66 O 21-2
66 O 21-2 Besançon. Dossier sur l’observatoire (1878-1911)
-
Archives départementales du Doubs, Besançon : T 624
T 624 Observatoire de Besançon (1901-1915)
-
Archives municipales, Besançon : 4 M 8
4 M 8 Dossier sur l’observatoire (1877-1946)
-
Archives de l'Observatoire, Besançon
Archives de l’Observatoire de Besançon (4e quart 19e siècle-1er quart 21e siècle)
Consultation partielle -
Archives de l'Observatoire, Besançon : Boîte n° 1
Historique des avant-projets de l’observatoire de Besançon, ms, s.n. [par Louis-Jules Gruey], s.d. [vers 1882]
-
Archives de l'Observatoire, Besançon : Boîte n° 1
Observatoire. Organisation des services, ms, s.n. [par Louis-Jules Gruey], s.d. [vers 1882]
-
Archives de l'Observatoire, Besançon : Boîte n° 3
Rapport d’Auguste Lebeuf au ministre de l’Instruction publique et des Beaux-Arts sur "les travaux, les directives et les besoins" de l’observatoire de Besançon, 12 septembre 1923
Bibliographie
-
Baillaud, René. [Discours à l’occasion de la] Célébration du cinquantenaire de l’Observatoire. La France horlogère, 32e année, n° 14, 15 juillet 1933, p. 34-35.
-
Archives de l'Observatoire, Besançon : Boîte n° 4
[Baillaud, René]. Radioreportage à l’observatoire de Besançon. - 1935. 13 p. dactyl. Texte préparatoire à un reportage de Radio Strasbourg, prévu le vendredi 5 avril 1935.(Arch. Obs., Besançon : boîte n° 4 1924-1935)
-
Archives de l'Observatoire, Besançon : Boîte n° 5
[Baillaud, René]. Brève notice sur l’observatoire de Besançon. - 1938. 5 p. dactyl.
-
Burgey, Edith ; Vernotte, François. Balade dans le parc de l’observatoire de Besançon. En Direct, n° 183, avril 2004, p. 1-4 : ill. N° spécial de la revue de l’Université de Franche-Comté.
-
Davoigneau, Jean ; Le Guet Tully, Françoise ; Poupard, Laurent ; Vernotte, François. L’Observatoire de Besançon : les étoiles au service du temps / photogr. Jérôme Mongreville avec la collab. d’Yves Sancey ; cartogr. André Céréza. - Lyon : Lieux Dits, 2009. 80 p. : ill. ; 22 cm. (Parcours du patrimoine ; 349)
-
Gruey, Louis-Jules. Notice historique sur l’observatoire de Besançon. Mémoires de la Société d’Emulation du Doubs, 1883, p. 311-322.
Article préparé à partir d’une notice manuscrite de 16 p., non datée ni signée (Arch. Obs., Besançon : boîte n° 1 1868-1897).
-
Archives de l'Observatoire, Besançon
Gruey, Louis-Jules. Observatoire astronomique, chronométrique et météorologique de Besançon. Description des terrains, pavillons, instruments et services. - Besançon : Impr. Millot Frères et Cie, 1892. 65 p. : ill. ; 32,5 cm.
-
Lebeuf, Auguste. Observatoire de Besançon. In : Le Département du Doubs.- [Paris] : [Impr. spéciale de l’Illustration Economique et Financière], 1923, p. 49 : ill. Supplément au numéro de l’Illustration économique et financière du 4 août 1923 (numéro spécial consacré au Doubs). Article préparé à partir d’une notice manuscrite de 2 p., non datée ni signée (Arch. Obs., Besançon : boîte n° 3 1923-1924).
-
Ministère de l’Instruction publique et des Beaux-Arts. Rapports sur les observatoires astronomiques de province, 1879-1933. (Enquêtes et documents relatifs à l’enseignement supérieur)
A partir de 1926, le titre complet est : Rapports sur les observatoires astronomiques de province et les observatoires et instituts de physique du globe.
-
Observatoire de Besançon. Bulletin astronomique. - Besançon, 1886-1896.
Devient ensuite : Annales de l’Observatoire de Besançon. Astronomie et géophysique (1934-1971).
-
Archives de l'Observatoire, Besançon
Puel, François. Instruments d’astronomie de l’Observatoire de Besançon. - 19 avril 2002. 12 p. dactyl.
2002
Documents figurés
-
Archives départementales du Doubs, Besançon : 66 O 21
Avant projet d'un observatoire astronomique, dessin sur calque (plume, lavis), 25 janvier 1879
- Plan, échelle 1:400, 56,2 x 35,7 cm
- Façade principale, sans échelle, 34,6 x 55,6 cm
-
Archives municipales, Besançon : 4 M 8
[Plan général de distribution des bâtiments scientifiques : projet], dessin sur calque (plume), s.n. [Louis-Jules Gruey ?], s.d. [1881], sans échelle. Mise au net A. Céréza
Plan annexé à un rapport manuscrit de L.-J. Gruey. Existe sous une forme légèrement différente dans un exemplaire du rapport conservé aux Archives nationales : Plan général de l’observatoire [projet], dessin (plume), s.n. [Louis-Jules Gruey ?], s.d. [1881], sans échelle (AN : F 17 3754)
-
Archives municipales, Besançon : Archives bâtiments
Pavillon de l’équatorial coudé, dessins, s.n., 1883-1884
- Plan des fondations, dessin sur calque (plume, lavis), sans échelle, 71 x 39 cm.
- Fouilles et béton, dessin sur calque (plume, lavis), sans échelle, 71 x 41 cm.

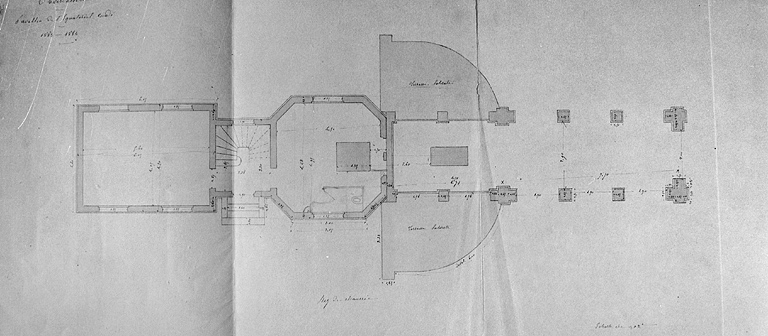

- Rez-de-chaussée, dessin (plume, lavis), échelle 1:50, 70,5 x 31 cm.

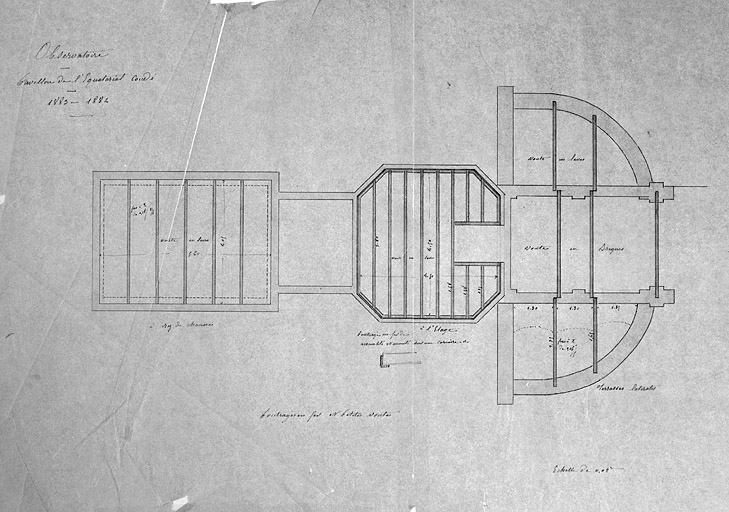

– Poutrage en fer et petites voûtes, dessin sur calque (plume, lavis), sans échelle, 50,5 x 36,5 cm.
- Poutrage et projection de la charpente pavillon [plan], dessin, sans échelle.
- [Coupe longitudinale], dessin sur calque (plume, lavis), sans échelle, 69 x 35 cm.

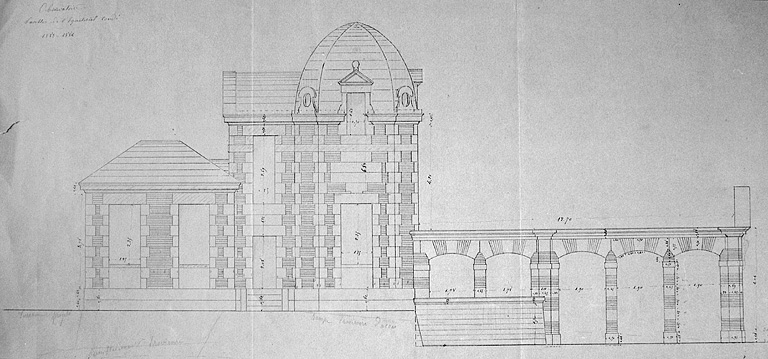

- Faces postérieures, Face latérale côté est [et] Façade principale, dessin (plume), sans échelle, 69,5 x 44,5 cm.
- [Elévation latérale ouest : variante], dessin (plume), sans échelle, 70,5 x 31 cm.
-
Archives de l'Observatoire, Besançon

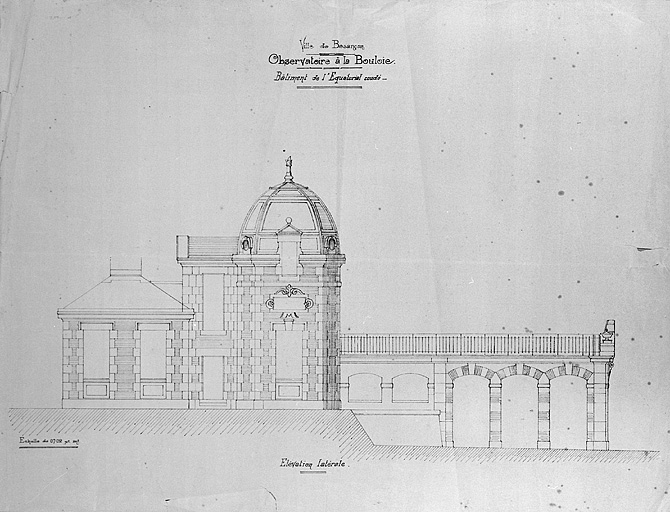

Ville de Besançon. Observatoire à la Bouloie. Bâtiment de l'équatorial coudé. Elévation latérale [variante de l'élévation ouest], dessin (tirage papier), s.n., s.d. [1883-1884], échelle 1:50, 50 x 65 cm.
-
Archives municipales, Besançon : Archives bâtiments
[Projet de galerie supportant l’abri mobile du coudé : élévation latérale ouest], dessin sur calque, s.n., s.d. [vers 1883], sans échelle, 38 x 28 cm.
-
Archives municipales, Besançon : Archives bâtiments
Portique face sud [élévation de la galerie supportant l’abri mobile du coudé], dessin sur calque (plume), s.n., s.d. [vers 1883], sans échelle, 23 x 36 cm.
-
Archives de l'Observatoire, Besançon

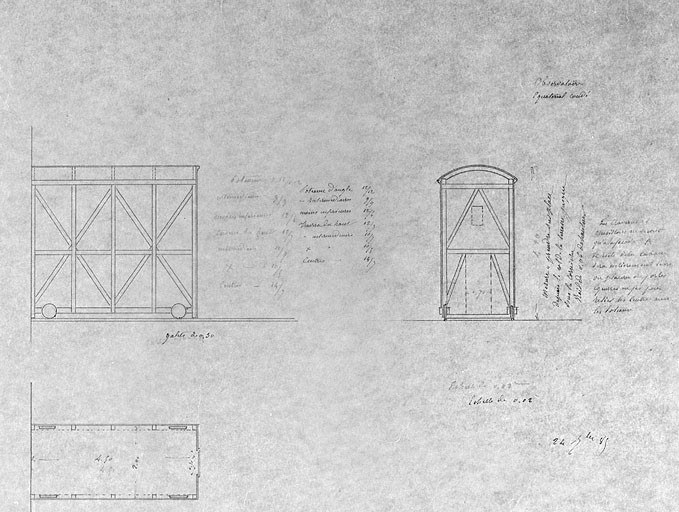

Equatorial coudé [abri mobile métallique du coudé : plan, coupes longitudinale et transversale, structure métallique], dessin sur calque (plume), s.n., 24 septembre [?] 1885, sans échelle, 44 x 30,5 cm.
-
Archives de l'Observatoire, Besançon
Equatorial coudé [abri mobile métallique du coudé : élévation latérale et pignon], dessin sur calque (crayon), s.n., s.d. [entre 1885 et 1892], sans échelle, 36 x 24 cm.
-
Plan des terrains, dessin imprimé, 1892, échelle 1:700, 24 x 31,5 cm. Publié dans : "Observatoire astronomique" [...] / Gruey (Louis-Jules), Besançon : Millot, 1892, p. 14.
-
Archives de l'Observatoire, Besançon
Pavillon de l’équatorial coudé [plans et coupe], dessins imprimés, 1892, échelle 1:120, 24 x 32 cm. Publié dans : "Observatoire astronomique" […] / Louis-Jules Gruey. - Besançon : Millot, 1892.
- Plan du sous-sol et des fondations, p. 25, pl. III.
- Coupe méridienne, p. 24, pl. II.
-
Archives de l'Observatoire, Besançon
Pavillon de l’équatorial coudé. Rez-de-chaussée [plan], dessin (tirage papier), s.n., s.d. [1er tiers 20e siècle], échelle 1:50, 73,5 x 34,5 cm.
-
Archives de l'Observatoire, Besançon : Boîte n° 7
[Croquis de plan des bâtiments, donnant leur superficie], dessin (feutre, crayon de couleur), s.n., s.d. [novembre-décembre 1953], sans échelle, 32 x 50 cm
-
Archives de l'Observatoire, Besançon

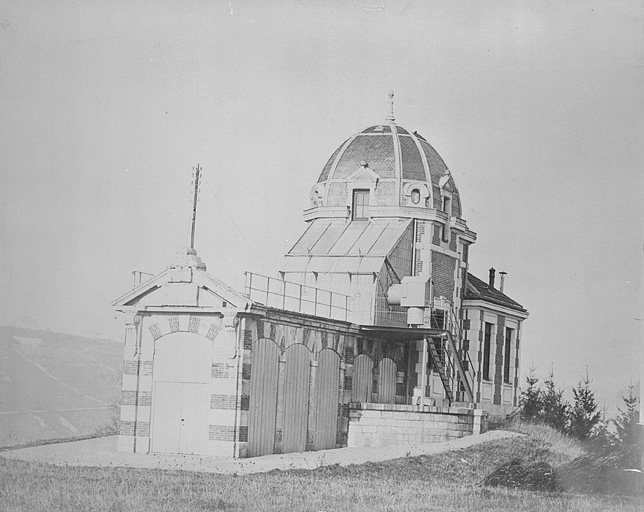

[Pavillon de l'équatorial coudé vu du sud-ouest], 1ère moitié 20e siècle. Détail d'un bulletin de marche pour un chronomètre de poche première classe d'épreuves, dessin en couleur imprimé, s.d. [1ère moitié 20e siècle, après 1904].
-
Archives de l'Observatoire, Besançon
[Vue d’ensemble de la bibliothèque et des pavillons du coudé et de la méridienne, depuis le logement du directeur au sud-ouest], photographie (négatif), s.n., s.d. [entre 1884 et 1888], plaque de verre 18 x 24 cm.
-
Archives de l'Observatoire, Besançon
[Vue d'ensemble depuis le sud-est], tirage photographique, s.n., s.d. [limite 19e siècle 20e siècle, après 1890], 40 x 50 cm.
-
Archives de l'Observatoire, Besançon
[Vues d’ensemble du site et des différents pavillons], tirages photographiques, 1892, 19,5 x 26,5 cm. Publiés dans : "Observatoire astronomique" […] / Louis-Jules Gruey. - Besançon : Millot, 1892.
- Vue prise de l’est, p. 8.
– Vue prise de l’ouest, p. 10.
– Vue de la partie nord (prise du point v du plan), p. 18.
- Vue de la partie sud (prise de la terrasse de l’équatorial coudé), p. 20.
-
Archives de l'Observatoire, Besançon
Equatorial coudé (micromètre), tirage photographique, 1892. Publié dans : "Observatoire astronomique" [...] / Louis-Jules Gruey. - Besançon : Millot, 1892, p. 28.
-
Archives de l'Observatoire, Besançon
[Vues des différents pavillons], tirages photographiques collés sur carton 40 x 50 cm, s.n., s.d. [fin 19e siècle, après 1892]. Réunis dans un volume de 13 illustrations intitulé : Ministère de l’Instruction publique et des Beaux-Arts. Université de Besançon. Observatoire astronomique - météorologique et chronométrique. - S.n., s.d. [fin 19e siècle].
Notamment :
- Pavillon de la petite méridienne [vu du sud-est].
- Pavillon de l’équatorial coudé [vu de l’est].
- Pavillon de la bibliothèque [vu du sud-est].
- Coupoles. Altazimut, Anémoscope & Equatorial photographique [vues du nord-ouest].
- Coupole de l'équatorial droit.
- Parc météorologique.
- Glacière.
- Pavillon du directeur.
- Pavillon des aides.
-
Archives de l'Observatoire, Besançon
[Vue d'ensemble des pavillons du coudé et de la méridienne, depuis le sud-ouest], tirage photographique, s.d. [1er quart 20e siècle, après 1903].
-
Archives de l'Observatoire, Besançon
Besançon. Observatoire, carte postale, s.n., s.d. [1er quart 20e siècle, entre 1906 et 1914 ?], Raffin éd. à Besançon. Porte la date 31 juillet 1914 (tampon).
-
Archives de l'Observatoire, Besançon
[Vue d’ensemble des pavillons, depuis le sud-est], photographie (négatif), s.n., 24 avril 1911, plaque de verre 13 x 18 cm
-
Archives de l'Observatoire, Besançon
[Vue d’ensemble de la bibliothèque et des pavillons du coudé et de la méridienne, depuis le logement du directeur au sud-ouest], tirage photographique, s.n., mars 1914, 13 x 18 cm
-
Archives de l'Observatoire, Besançon
[Vue d’ensemble de la bibliothèque et des pavillons du coudé et de la méridienne, depuis le logement du directeur au sud-ouest], photographie (négatif), 31 mars 1921, plaque de verre 13 x 18 cm
-
Archives de l'Observatoire, Besançon
Mme Bourdot épouse Lassus vers 1932 [en avant du pavillon du coudé], carte postale, s.n., s.d. [vers 1932]
