Chargée de recherche au service Inventaire et Patrimoine - Région Bourgogne-Franche-Comté
Dossier d’œuvre architecture IA01000554
| Réalisé par
Malherbe Virginie
;
;
Malherbe Virginie
Cliquez pour effectuer une recherche sur cette personne.
- enquête thématique régionale, canaux de Bourgogne
site de l'écluse de La Truchère (la Seille canalisée)
Œuvre étudiée
Auteur
-
Duthu Jean-LucDuthu Jean-LucCliquez pour effectuer une recherche sur cette personne.
Duthu, Jean-Luc. Photographe au service régional de l'Inventaire général de Bourgogne.
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne
-
Hydrographies
la Seille canalisée
-
Commune
Sermoyer
-
Lieu-dit
le Grand Arageat
-
Dénominationssite d'écluse
-
Appellationssite de l'écluse de La Truchère
-
Parties constituantes non étudiéesbief de dérivation, maison, pont

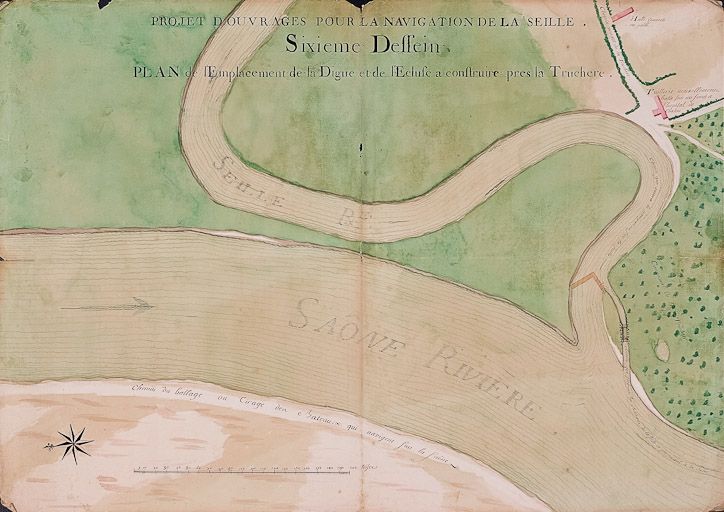

Les plans du projet de canalisation (documents de 1784 et plan du site de 1820, subdivision VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines) permettent de voir la complexité de la Seille à son embouchure dans la Saône. Plusieurs coupures sont envisagées, ainsi qu'un système d'endiguements et de barrages. En 1798 (Archives Nationales, F 14 681/a, en date du 4/10/1798), les fondations de l'écluse sont jetées sur deux pieds d'épaisseur au-dessus des tables, le reste est à faire. Les travaux reprennent sérieusement en 1805, par l'entreprise Gaguin : canal de dérivation, levée en pierre et maçonnerie des bajoyers. Les portes d'écluses sont posées en 1810. L'écluse elle-même subit d'importantes modifications. Les portes sont refaites plusieurs fois (documents de 1853, 25/11/1893, 21/04/1894, subdivision VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines). Une nouvelle série de portes, en aval de l'écluse, pour permettre à des bateaux de gabarit Freycinet de passer, est envisagée sur un plan de 1854 (Construction des portes supplémentaires en aval de l'écluse, 18/03/1854, VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines). La mise au gabarit Ferycinet est proposée dans des plans de 1893 (Construction de portes supplémentaires en aval de l'écluse, dressé le 25/11/1893, modifié en 1894, VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines). Elles sont seules conservées aujourd'hui, ce qui explique que le sas soit décalé par rapport à la maison et au pont sur écluse. Il reste des traces de cette première installation dans les maçonneries. Un premier pont en bois est établi sur l'écluse de La Truchère par l'entreprise Lachaume et Daillant pendant les travaux de canalisation. En 1849, est établi un nouveau pont, en charpente (plan d'un pont en charpente à construire sur l'écluse de La Truchère, VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines), puis un pont avec culées en dur, proche du pont actuel. Il est plusieurs fois consolidé et agrandi (Construction de 2 ponts sur l'écluse et le barrage de La Truchère, VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines). La maison, dont un premier plan est approuvé en 1802, est adjugée en 1808 à Daillant et Lachaume, et surhaussée d'un étage en 1824. Elle est toujours utilisée par les agents du canal. (Archives départementales de Saône-et-Loire, 3S Seille 9, 10).
-
Période(s)
- Principale : 19e siècle
- Principale : 20e siècle
-
Dates
- 1798, daté par source

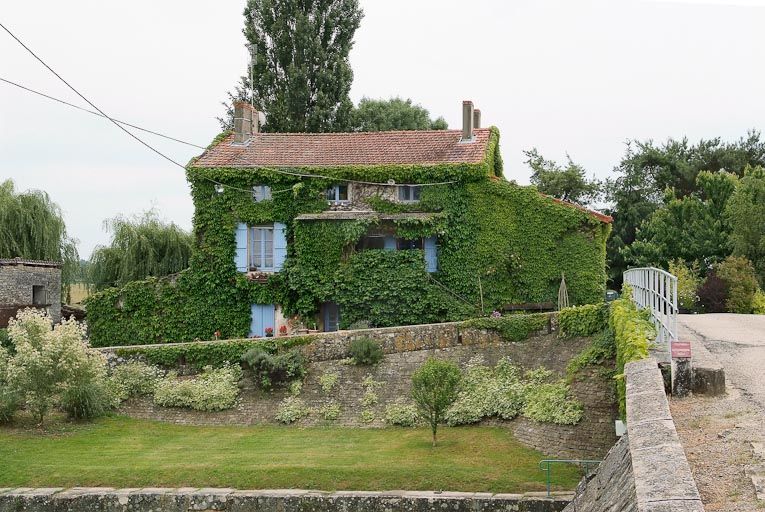

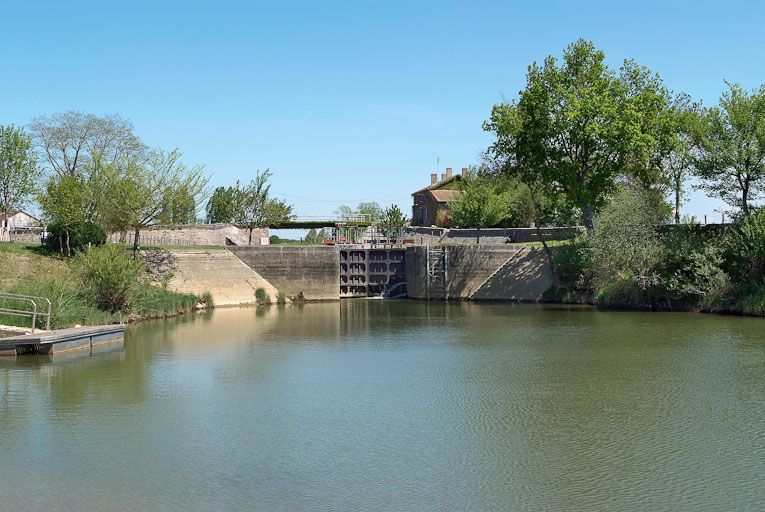

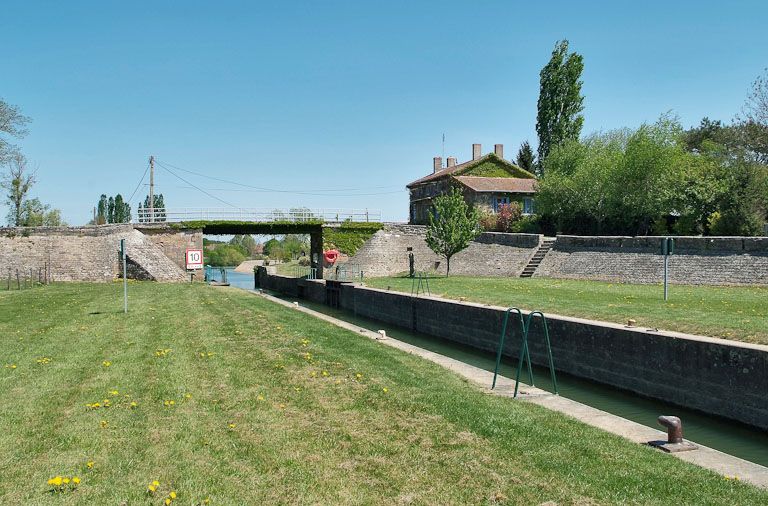

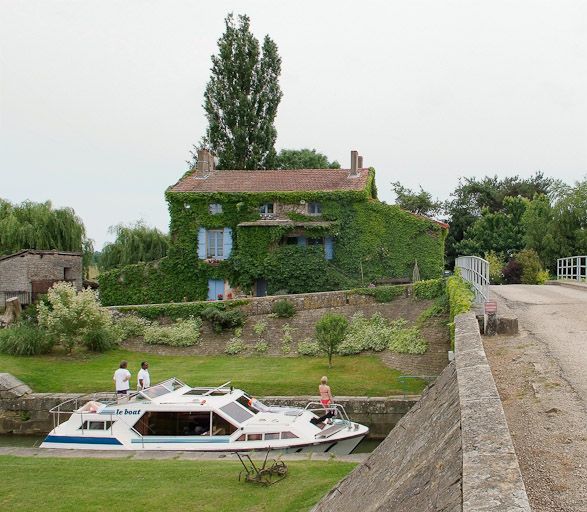

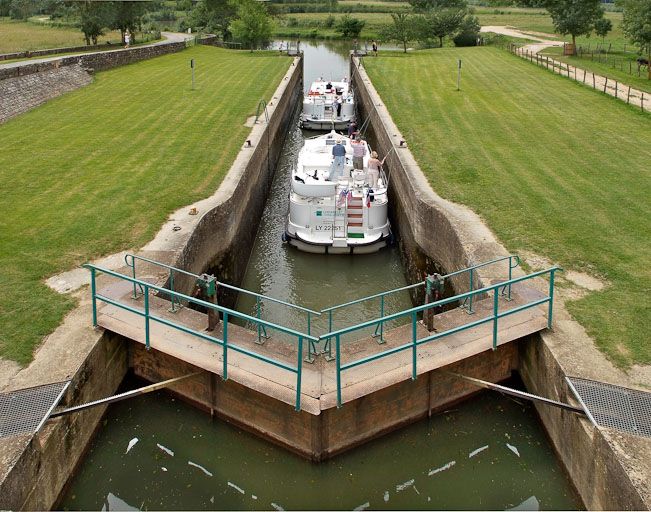

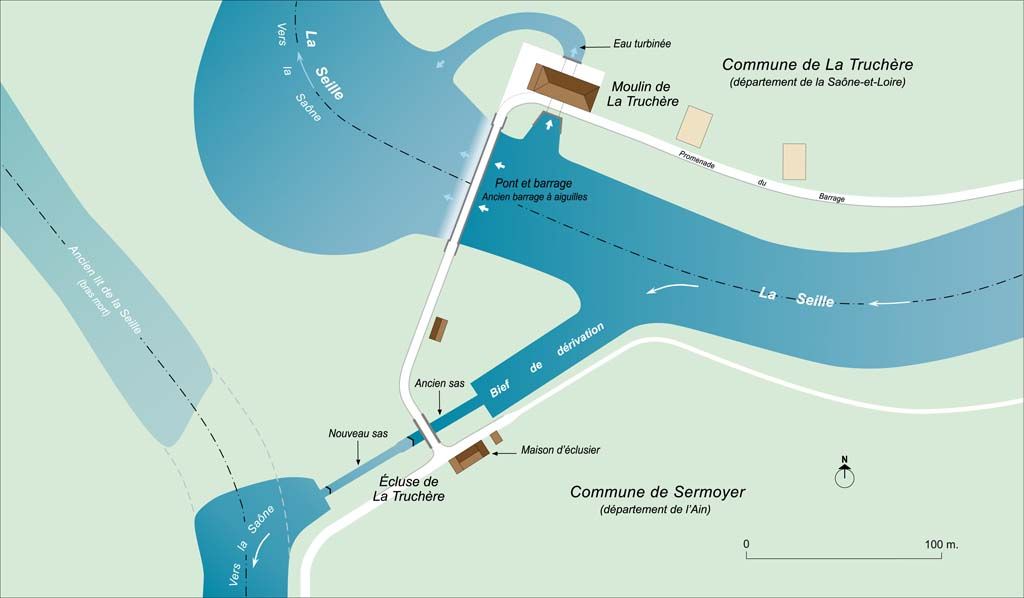

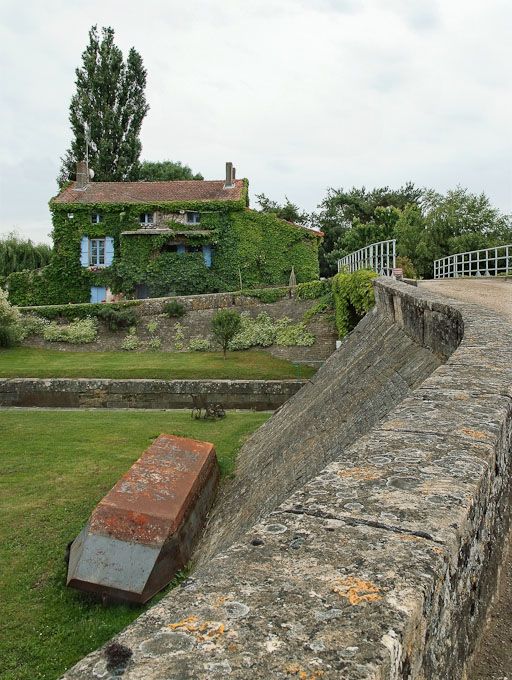

La maison éclusière de La Truchère est la moins dénaturée du linéaire. Elle comprend actuellement un rez-de-chaussée, un étage et des combles en surcroît avec jacobines. La présence d'un étage de sous-sol permet d'éviter les inondations à l'intérieur de la maison et d'abriter les chevaux. La corniche, les encadrements de fenêtres et de portes, les chaînages d'angle sont en pierre rose de Préty. Le toit, initialement en tuile creuse est aujourd'hui en tuile mécanique. Un four à pain, un four à chaux, disparus, lui assuraient une certaine autonomie. Un escalier permet un accès direct au premier étage par l'extérieur. Un appentis complète la maison sur la droite de la façade. Le pont sur écluse est décentré par rapport au sas et à la maison : le sas d'écluse a été décalé vers l'aval. Un ensemble de digues permet de franchir le pont, d'accéder à la maison éclusière, et anciennement de parvenir à une tuilerie, aujourd'hui détruite.
-
Murs
- métal
- enduit
- moellon
-
Toitstuile mécanique
-
Étagesrez-de-chaussée, 1 étage carré, étage en surcroît
-
Élévations extérieuresélévation à travées
-
Couvertures
- toit à longs pans
- pignon
-
Statut de la propriétépropriété publique
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté

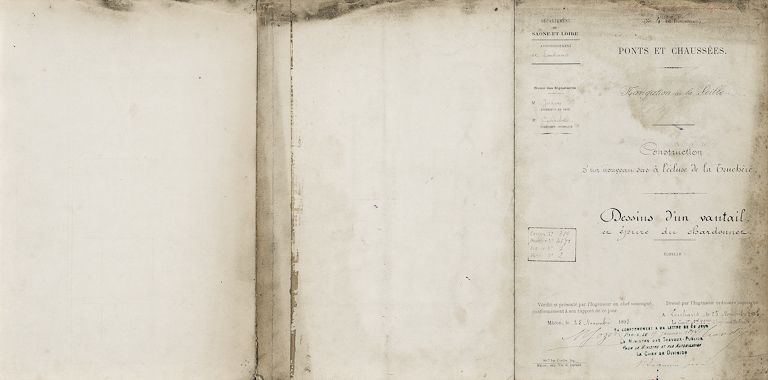

Construction d'un nouveau sas d'écluse à La Truchère : Dessins d'un vantail et épure du chardonnet. Vérifié et présenté par l'ingénieur en chef. 63 x 31 cm, 25 novembre 1893, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines.
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté

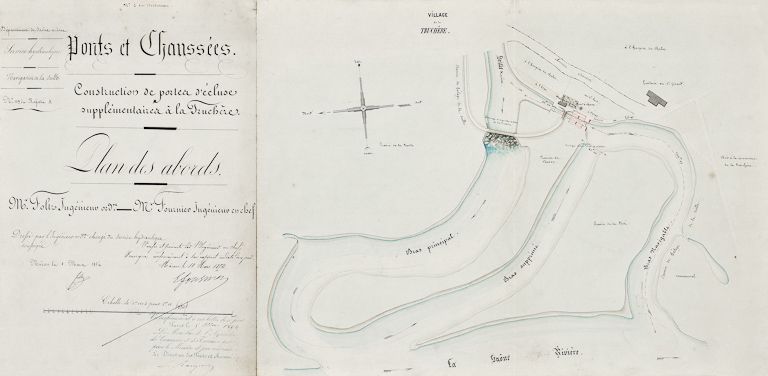

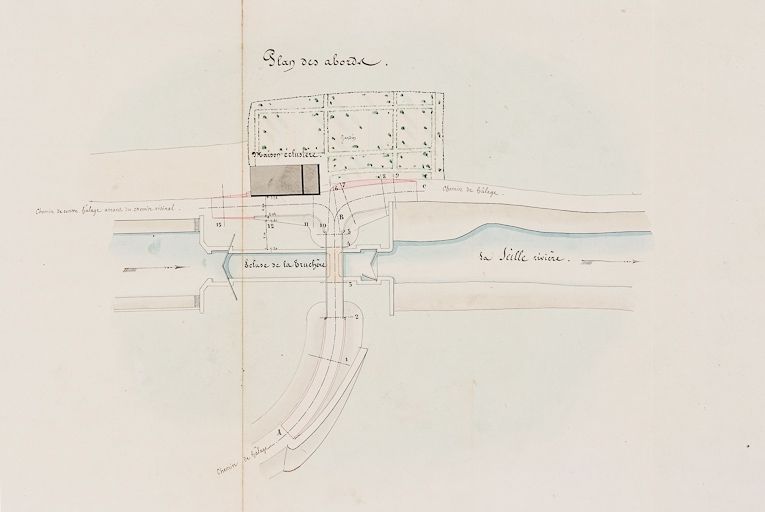

Construction de portes d'écluse supplémentaires à La Truchère, plan des abords. Plan aquarellé, 64,5 x 31 cm, 1854, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines.
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté

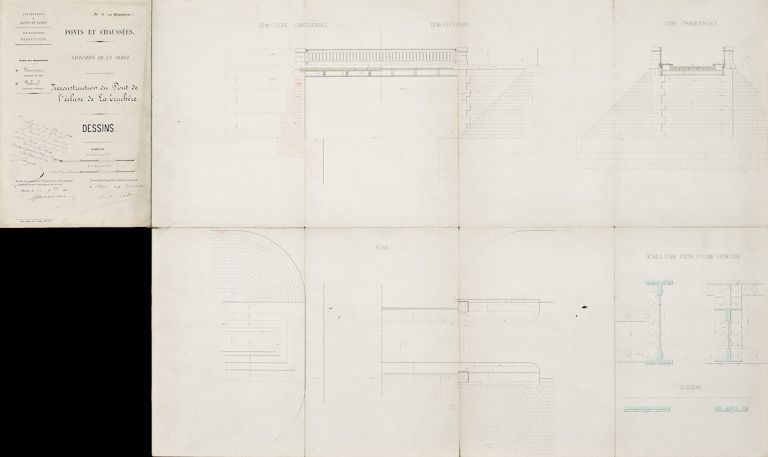

Reconstruction du pont de l'écluse de La Truchère : dessins. Dessin aquarellé, 62 x 105 cm, 14 novembre 1867, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines.
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté

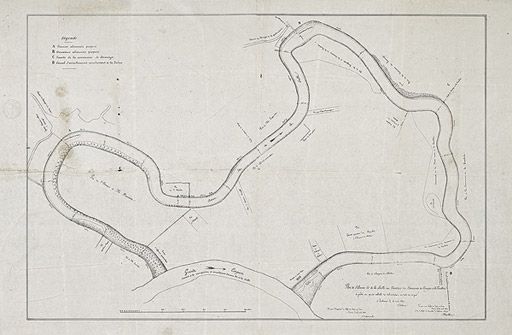

Plan de l'ancien lit de la Seille au territoire des communes de Sermoyer et la Truchère, à joindre au procès-verbal de délimitation en date de ce jour : 18 mai 1820, par Delarue, visé par Delatombe, ingénieur en chef. Dessin noir et blanc, 99 x 63 cm, signé et daté 1820, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines.
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté

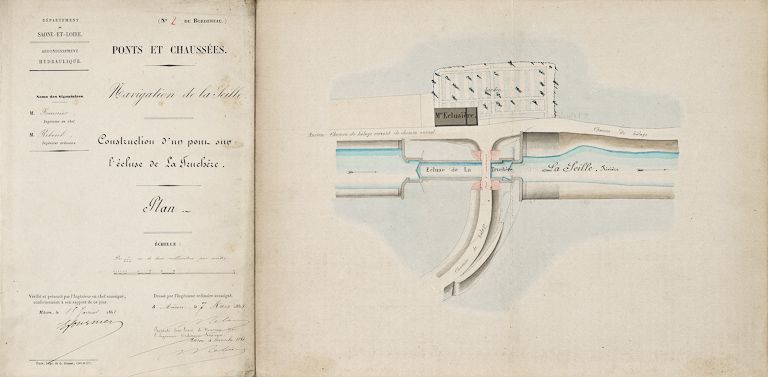

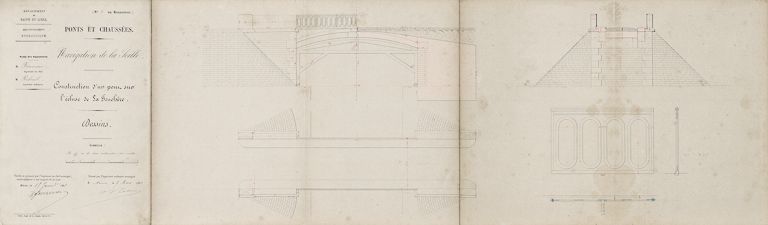

Construction d'un pont sur l'écluse de La Truchère, plan. Dressé par l'ingénieur ordinaire Reboul le 7 mars 1860. Plan aquarellé, 106 x 31,4 cm, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines.
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté

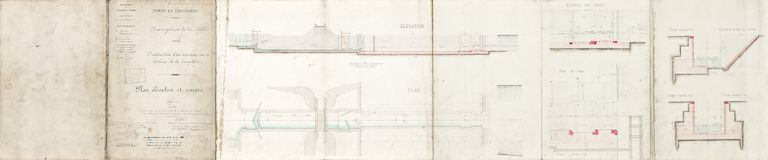

Construction d'un nouveau sas à l'écluse de la Truchère : plan, élévation et coupes, par Gardie, conducteur principal faisant fonction d'ingénieur ordinaire, visé par Jozon, ingénieur en chef, le 25 novembre 1893. Dessin aquarellé, 150 x 31.2 cm, signé et daté 1893, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines)
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté

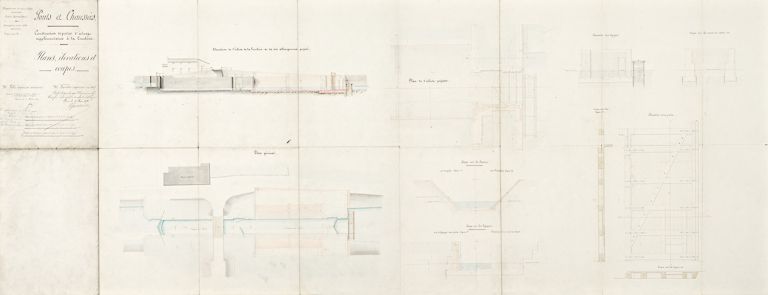

Plans, élévations et coupes du site de l'écluse de La Truchère. Plan aquarellé, 162, 5 x 62 cm, 1854, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines.
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté

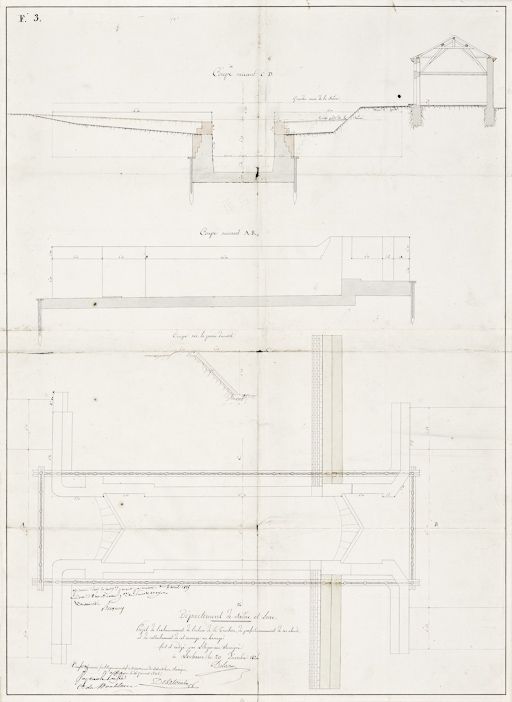

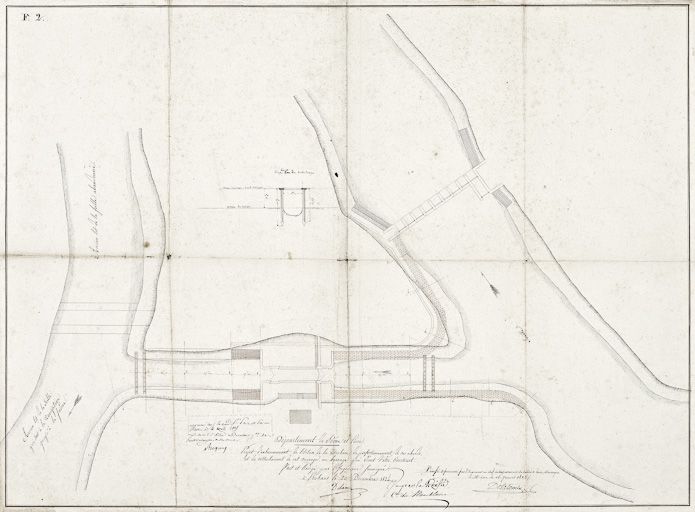

Projet d'exhaussement de l'écluse de La Truchère, de perfectionnement de ses abords et de rattachement de cet ouvrage au barrage qui vient d'être construit. Plan, élévation et coupe. Dessin, 52 x 70,4 cm, 20 décembre 1824, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines.
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté
Reconstruction du pont sur l'écluse de la Truchère : dessins, par Reboul, ingénieur ordinaire, le 4 septembre 1861, visé par Fournier, ingénieur en chef. Dessin aquarellé, 62.5 x 105, signé et daté 1861, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines.
-
VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines : non coté

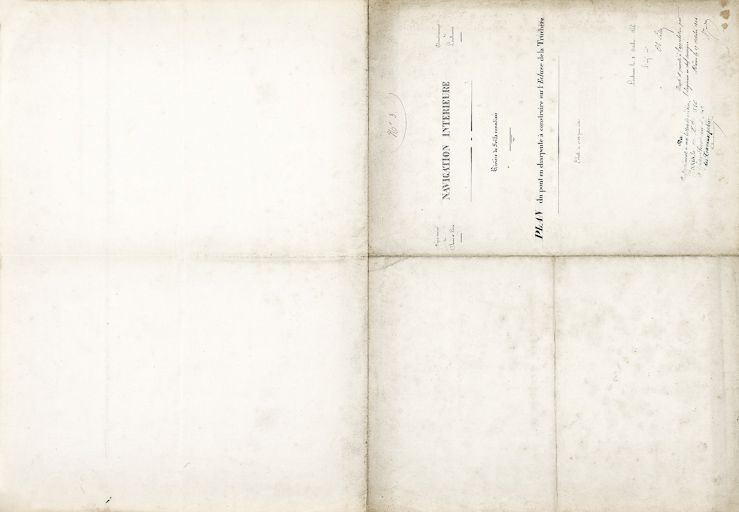

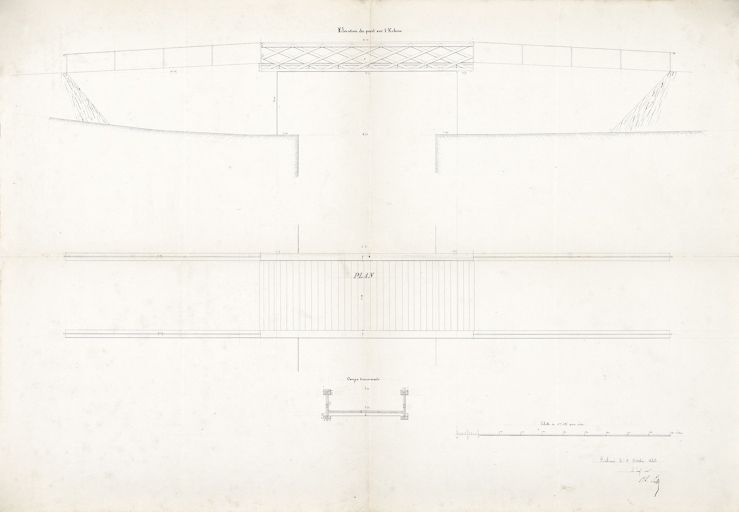

Plan du pont en charpente à construire sur l'écluse de la Truchère, par l'ingénieur ordinaire Ch. Lattre. Dessin, 48.5 x 70 cm, signé et daté 1846, Archives VNF-direction territoriale Centre-Bourgogne ; subdivision de Montceau-les-Mines.
Date(s) d'enquête :
2010;
Date(s) de rédaction :
2010
