instrument de mesure et d'enregistrement (girouette Papillon avec galvanomètre enregistreur Chauvin et Arnoux),
observatoire
Œuvre étudiée
Auteur
-
Mongreville JérômeMongreville JérômeCliquez pour effectuer une recherche sur cette personne.
Mongreville, Jérôme. Photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 1983-2024.
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Besançon - Besançon nord-ouest
-
Commune
Besançon
-
Lieu-dit
la Bouloie
-
Adresse
34, 36, 41 à 43 avenue de l' Observatoire
-
Emplacement dans l'édifice
réserve
-
Dénominationsinstrument de mesure, instrument d'enregistrement
-
Appellationsgirouette Papillon
-
Dossier dont ce dossier est partie constituante
L'ensemble du dispositif, datant de la première moitié du 20e siècle, permettait d'enregistrer à distance la direction du vent. Il est l'oeuvre de la société Chauvin et Arnoux, fondée en 1893 à Paris (186-188 rue Championnet) par deux ingénieurs - Raphaël Chauvin et René Arnoux et spécialisée dans les appareils de mesure et contrôle électrique. Fusionnant en 1991 avec la société Construction d'Appareillage, créée en 1966, cette entreprise est devenue Chauvin & Arnoux Group, avec des sites de production ouverts à Pont-l'Evêque (Calvados) en 1965 et 1979, Villedieu-les-Poêles (Manche) en 1973, Vire (Calvados) en 1977 et Meyzieu (Rhône) en 2008. L'inventeur de cette girouette est M Papillon, ingénieur-adjoint principal de l'aéronautique à l'Office national météorologique (ONM), créé en 1920.
-
Période(s)
- Principale : 1ère moitié 20e siècle
-
Lieu d'exécutionCommune : Paris
-
Auteur(s)
-
Auteur :
Chauvin et Arnoux (société)fabricantChauvin et Arnoux (société)Cliquez pour effectuer une recherche sur cette personne.
La société Chauvin et Arnoux fut fondée en 1893 à Paris (186-188 rue Championnet) par deux ingénieurs : Raphaël Chauvin et René Arnoux. Elle était spécialisée dans les appareils de mesure et contrôle électrique. Fusionnant en 1991 avec la société Construction d'Appareillage, créée en 1966, cette entreprise est devenue Chauvin & Arnoux Group, avec des sites de production ouverts à Pont-l'Evêque (Calvados) en 1965 et 1979, Villedieu-les-Poêles (Manche) en 1973, Vire (Calvados) en 1977 et Meyzieu (Rhône) en 2008.
-
Auteur :
PapilloninventeurPapillonCliquez pour effectuer une recherche sur cette personne.
Ingénieur-adjoint principal de l'aéronautique à l'Office national météorologique (ONM).
-
Auteur :

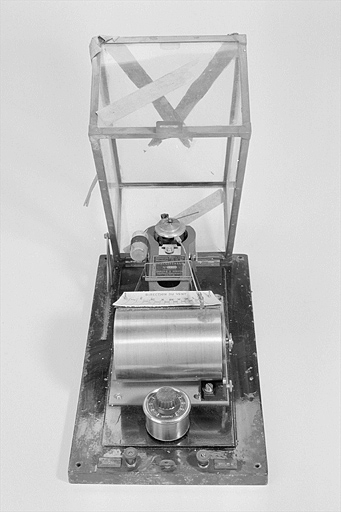

Cet appareil est une "girouette électrique à 16 directions à enregistrement continu par résistances de M. Papillon", dont a disparu la partie transmetteur : la girouette elle-même. Celle-ci était munie d'un collecteur électrique formé de 16 secteurs en laiton, isolés séparément et correspondant chacun à un seizième de la rose des vents. Les secteurs étaient reliés à des résistances introduites ou supprimées du circuit électrique en fonction de la position de la girouette, modulant ainsi l'intensité du courant délivré. L'enregistrement était effectué par le récepteur : un galvanomètre à cadre mobile. Les déviations, fonction de l'intensité du courant, s'inscrivaient sur un cylindre enregistreur à l'aide d'une plume reliée à un style. La position de la plume matérialisait la direction du vent, directement lisible sur une règle en plastique en bordure du cylindre. Le galvanomètre est monté sur un socle en tôle et protégé par une caisse de verre.
-
Catégoriesmétéorologie
-
Structures
- fonctions combinées, instrument spécialisé
-
Matériaux
- laiton
- fer
- aluminium
- verre
- acier
- plastique
-
Précision dimensions
Dimensions hors tout : la = 25,5, h = 17,5, pr = 44,7.
-
Inscriptions & marques
- inscription concernant le fabricant, gravé, sur partie rapportée
- inscription concernant le lieu d'exécution, gravé, sur partie rapportée
- numéro de série, gravé, sur partie rapportée
- inscription technique, gravé, sur partie rapportée
-
Précision inscriptions

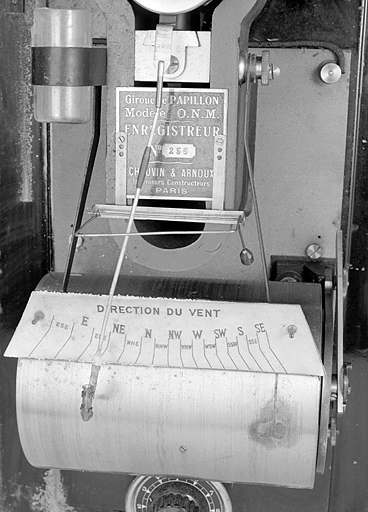

Inscription gravée sur une plaque vissée près du style : Girouette PAPILLON / MODELE O.N.M. / ENREGISTREUR / n° 256 / CHAUVIN & ARNOUX / Ingénieurs Constructeurs / PARIS. Inscription sur la règle en plastique blanc : DIRECTION DU VENT / ESE E ENE NE NNE N NNW NW WNW W WSN SW SSW S SSE SE. Inscription sur le rhéostat : de 0 à 10, de 1 en 1 à la 1/2 unité. Inscriptions à côté des plots : LIGNE (à gauche) et PILE (à droite). Inscription sur étiquette manuscrite attachée : Enregistreur girouette / n° 256 / appartenant à l'observatoire de Besançon / impossible à retourner à l'expéditeur / suivant note n° 54445 0/MAT/du 18.2.47.
-
État de conservation
- manque
-
Précision état de conservation
Il manque le capteur et la caisse en verre est en mauvais état.
-
Statut de la propriétépropriété de l'État
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives de l'Observatoire, Besançon : Boîte Catalogues de matériels divers
Boîte Catalogues de matériels divers (1915-1935)
-
Archives de l'Observatoire, Besançon : boîte Catalogues de matériels scientifiques divers, 1915-1935
Chauvin et Arnoux. Appareils de contrôle : [catalogue]. - Paris : s.n. [Chauvin et Arnoux], septembre 1915. Non paginé : ill. ; 27 cm.
-
Archives de l'Observatoire, Besançon
Anémomètre électro-magnétique Papillon pour l’enregistrement de la vitesse instantanée du vent [notice de présentation]. - Paris, 1929. 2 p. : ill.
-
Archives de l'Observatoire, Besançon
Girouette électrique à 16 directions à enregistrement continu par résistances de M. Papillon, Ingénieur-Adjoint Pal de l’Aéronautique à l’O.N.M. [notice de présentation]. - Paris, 1929. 2 p. : ill.
-
Archives de l'Observatoire, Besançon
Anémomètre Electro-Magnétique Papillon modèle O.N.M. type "Météo", Girouette électrique Papillon à résistance modèle O.N.M. à 16 directions [et] Anémomètre Télé-Indicateur Papillon type Aviation pour la mesure de la vitesse instantanée du vent [notice de présentation]. - Paris, s.d. [milieu 20e siècle]. 4 p. : ill.
Bibliographie
-
L’industrie française des instruments de précision. Catalogue 1901-1902. - Paris : Syndicat des Constructeurs en Instruments d’Optique de précision, 1901. XXXIV-271 p : ill.
p. 53-58 : ill.
Documents figurés
-
Archives de l'Observatoire, Besançon
[Galvanomètre enregistreur à cadre mobile de l’] Anémomètre électro-magnétique Papillon, dessin imprimé, par A. Dubray, 1929. Publié dans : "Anémomètre électro-magnétique Papillon" [...] - Paris, 1929, p. 2.
