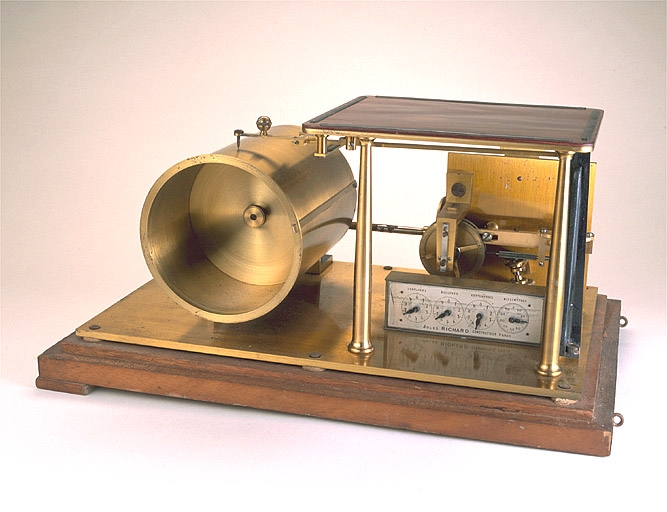

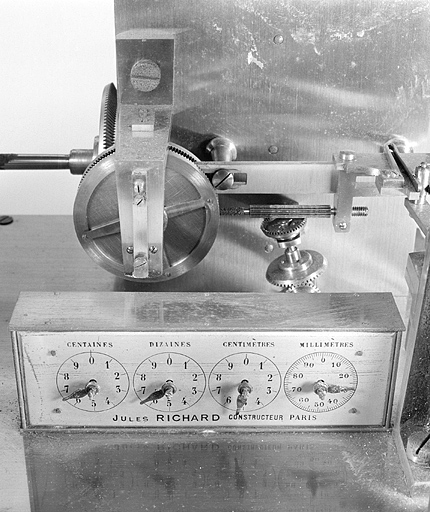

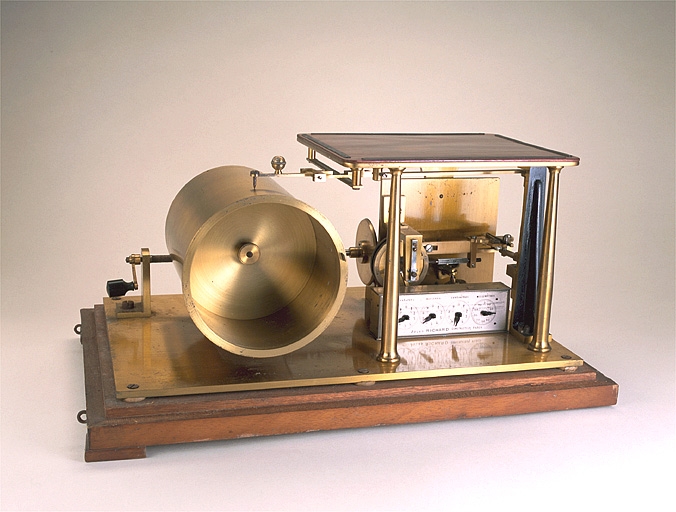

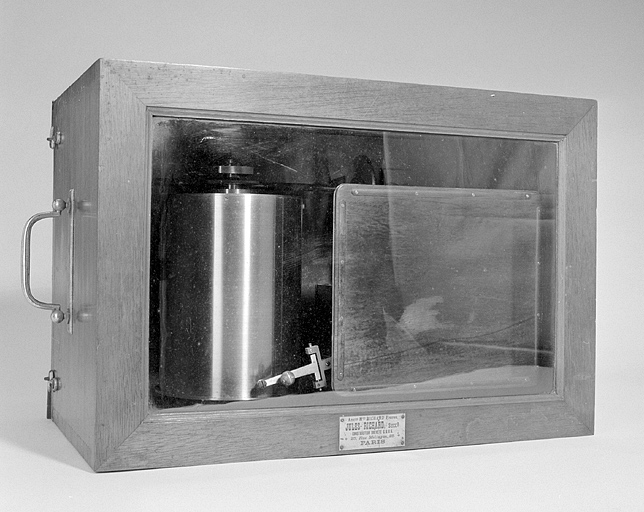

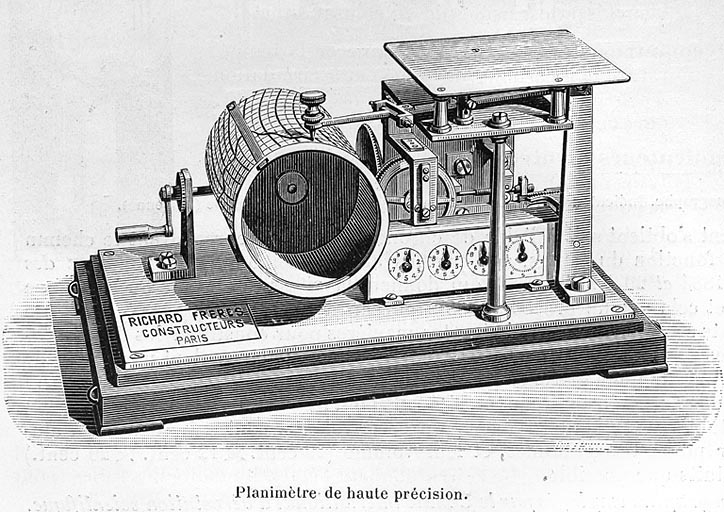

Ce planimètre, permettant la mesure mécanique directe de l'aire d'une courbe sur une feuille de papier, est vissé sur un socle en bois rectangulaire. Sur la platine horizontale en laiton se trouvent à gauche le cylindre enregistreur, sur lequel était fixé le papier, mis en rotation par une petite manivelle et surmonté d'une pointe sèche au bout d'un bras, et à droite la plate-forme qui abrite les quatre cadrans, sur lesquels on peut lire la surface du diagramme en mm2, et les engrenages, fixés sur une platine carrée verticale en laiton. Cette dernière supporte une planche en bois horizontale, soutenue à l'avant par deux colonnes coniques en laiton. L'instrument possède un couvercle en bois, à deux poignées en métal chromé, avec partie supérieure vitrée. Son mode d'emploi est simple : "Pour trouver l'aire d'une courbe tracée sur un papier, on place ce papier sur le cylindre de l'appareil et on met toutes les aiguilles du compteur à zéro. Puis, on tourne le cylindre à la main jusqu'à ce qu'une des ordonnées, passant par un point quelconque de la courbe, vienne se présenter sous la pointe. On marque le point de la courbe d'un coup de crayon comme point de départ, et, après y avoir amené la pointe, on tourne la petite manivelle, soit dans un sens, soit dans l'autre, en suivant la courbe jusqu'à ce qu'on soit revenu au point de départ et on lit la surface mesurée en millimètres carrés."
