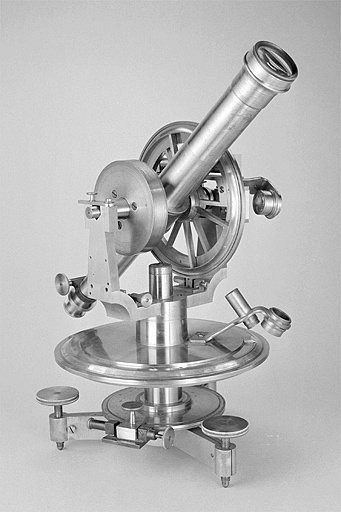

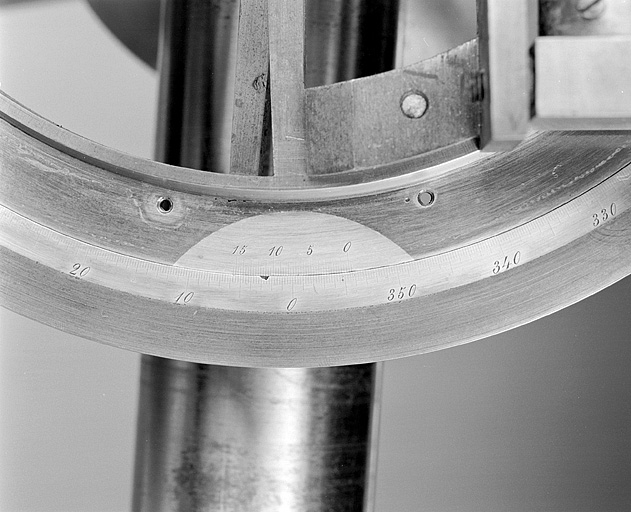

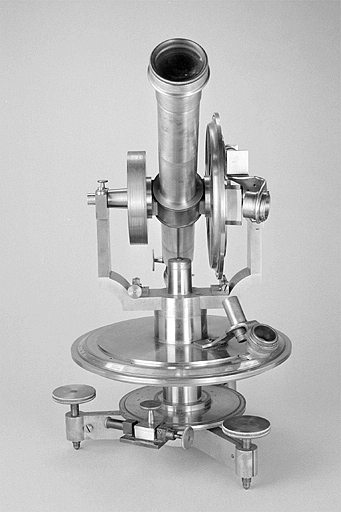

Ce théodolite à monture azimutale est fixé sur une fourche en U solidaire d'une colonne cylindrique centrale qui repose sur deux platines horizontales circulaires superposées. L'ensemble est muni de trois pieds à vis calantes. Le plateau inférieur est équipé d'une vis tangente pour réglage fin et d'une vis de blocage en azimut. Le second plateau, plus grand que le premier, porte l'échelle, graduée sur le limbe en laiton argenté. Ce plateau est équipé d'un vernier et d'une loupe de lecture, sur laquelle est visible un ajout postérieur. Des traces de vis font penser qu'il manque le second vernier et sa loupe de lecture. L'axe des tourillons en acier est muni d'un système de fermeture utilisé lors du retournement. De part et d'autre de la lunette se trouvent le cercle vertical et un contrepoids plein de forme cylindrique. Le cercle vertical ne possède pas de vernier mais un repère indiquant la position sur une plaque lisse placée à l'arrière. Il est muni d'un niveau et son réglage fin se fait à l'aide d'un système à ressort et vis. La lunette, dont l'objectif possède un couvercle, est équipée d'un oculaire à crémaillère. Des trous sont visibles dans la partie extérieure de la fourche en U : quatre d'un côté, six de l'autre. Du côté des quatre trous se trouve un système de réglage (par pression) de la partie haute de la fourche qui sert à positionner les tourillons horizontalement.
