2e machine à polir (tonneaux de polissage), usine de tabletterie (usine de pipes Ropp), actuellement musée
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Baume-les-Dames
  • Commune Baume-les-Dames
  • Lieu-dit Gondé
  • Adresse rue des Pipes
  • Emplacement dans l'édifice atelier principal

Cette machine date de la seconde moitié du 20e siècle.

  • Période(s)
    • Principale : 2e moitié 20e siècle
  • Stade de création
    • œuvre unique

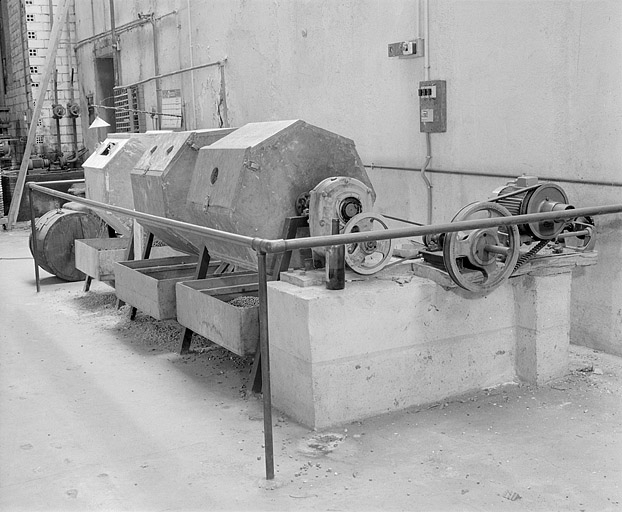

Trois tambours octogonaux sont montés en série sur un axe mis en rotation par un moteur électrique. C'est un réducteur de vitesse, de marque Colmant Cuvelier Dodge SA, qui leur donne la vitesse de rotation voulue. Celui-ci est posé sur un petite maçonnerie et scellé sur une planche de bois de 6 cm d'épaisseur pour amortir les chocs. Les trois tonneaux polissent les tuyaux d'ébonite après usinage, aux moyens de petits cubes dont ils sont remplis. La première étape s'effectue dans le tonneau de gauche. Les tuyaux sont mêlés à de petits morceaux d'abralite de section triangulaire (1, 2 cm de côté) pendant 8 heures. Ils sont ensuite déversés et lavés dans un bac, puis placés dans le tonneau central pendant 36 heures. Ce dernier contient des petits cubes de hêtre de 1 cm de côté, dont les faces sont arrondies, ainsi qu'une pâte blanche et grasse. Le travail de polissage est parachevé dans le dernier tonneau, pendant une durée de 36 heures, au contact de cubes en hêtre de 0, 5 cm de côté.

  • Catégories
    industrie du bois
  • Structures
    • matériau d'origine végétale, solide, produit brut
  • Matériaux
    • bois
    • contre-plaqué
    • fer
  • Précision dimensions

    h=110 cm, la=375 cm, pr=150 cm, diamètre des tonneaux=70 cm.

  • Inscriptions & marques
    • inscription concernant le fabricant
    • plaque signalétique
  • Précision inscriptions

    Inscription concernant le fabricant du réducteur de vitesse et des courroies ; plaque signalétique (plaque vissée) : Colmant Cuvelier Dodge SA, organe de transmission Lille-France n° 26584. Inscription concernant le fabricant du moteur : Leroy-Somer, 1430 tours/minutes, 2, 5 ch, n° LS90L3.

  • État de conservation
    • en état de marche
  • Statut de la propriété
    propriété de la commune
Date(s) d'enquête : 2002; Date(s) de rédaction : 2002
