centrale hydroélectrique de la Serre
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Jura - Saint-Claude
  • Hydrographies dérivation de l' Abîme
  • Commune Saint-Claude
  • Lieu-dit la Serre
  • Adresse 35 rue de la Serre
  • Cadastre 1980 AL 5, 9
  • Dénominations
    centrale hydroélectrique
  • Appellations
    centrale de la Serre
  • Parties constituantes non étudiées
    bureau, salle des machines, transformateur, atelier de réparation, canal, conduite forcée

Créée en 1900 par la société Foy-Guérin et Cie, propriétaire d'une manufacture de meubles en fer à Paris (39 rue Popincourt), la Société électrométallurgique du Jura fait construire la centrale de la Serre cette même année. Située sur un affluent de la Bienne, l'Abîme, celle-ci utilise une chute de 85 m avec pour ouvrages d'amenée un canal de 500 m environ, partiellement souterrain, puis une conduite forcée de 90 cm de diamètre. Elle dispose de 350 ch hydrauliques et de 350 ch thermiques. En 1905, la société est transformée en S.A. sous l'appellation de société des Forces motrices de la Bienne. En 1925, raccordée au réseau de l'Union électrique, elle dessert la ville, avec sept transformateurs, les communes avoisinantes et même Morez et Morbier. Le 22 novembre 1939, la société fusionne avec l'Union électrique, créée en 1895 sous le nom de Société d'exploitation électrique de Morteau et propriétaire de la centrale du Saut-Mortier, commune de Cernon. Cette dernière détient alors 5 000 des 6 500 actions de 1 000 F constituant son capital. La chaufferie est démolie et remplacée par un grand poste de transformation. La centrale passe à EDF en 1946. En 1969, elle produit 5 039 000 kWh et alimente le réseau basse tension. Actuellement, elle est télécommandée depuis la centrale du barrage de Vouglans.

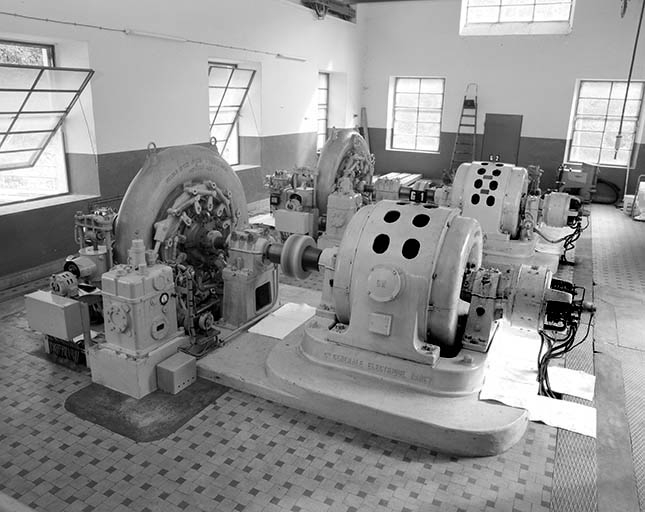

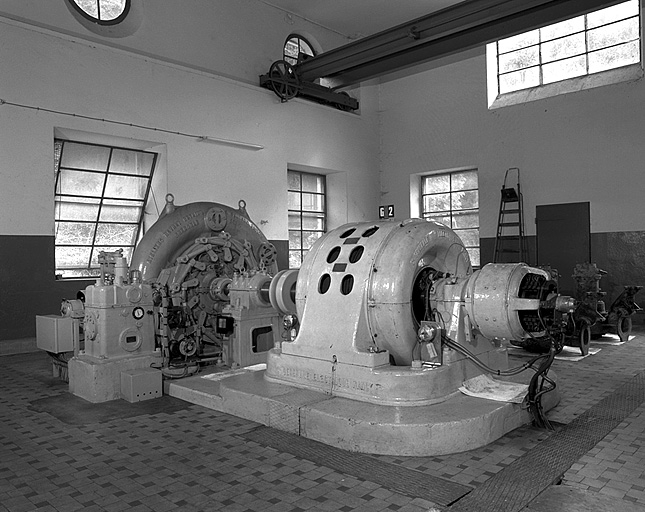

3 groupes hydrauliques et un groupe thermique (machine à vapeur) délivrant 5 000 V en 1925. 1939, remplacement des groupes existants par 2 nouveaux : turbines Francis à axe horizontal de 550 kW, sorties des ateliers Neyret-Beylier-Picard-Pictet (Grenoble), et alternateurs de la Compagnie générale Electrique (Nancy).

12 personnes au début du 20e siècle : monteurs de lignes, 3 personnes de service (travaillant en 3 huit), 1 remplaçant et 1 électricien refaisant le bobinage des moteurs.

  • Période(s)
    • Principale : 1er quart 20e siècle , daté par travaux historiques, daté par tradition orale
    • Secondaire : 2e quart 20e siècle , daté par travaux historiques, daté par tradition orale

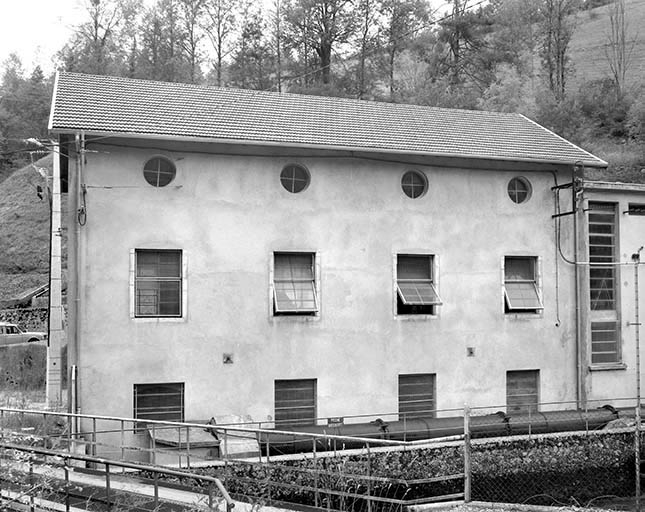

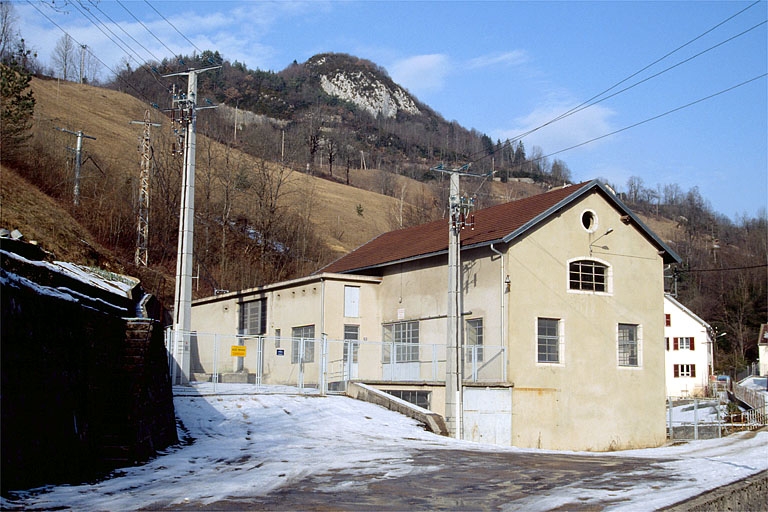

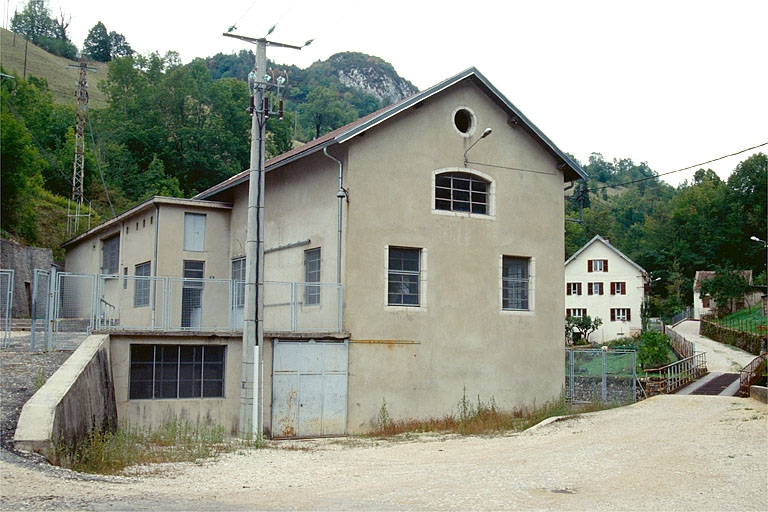

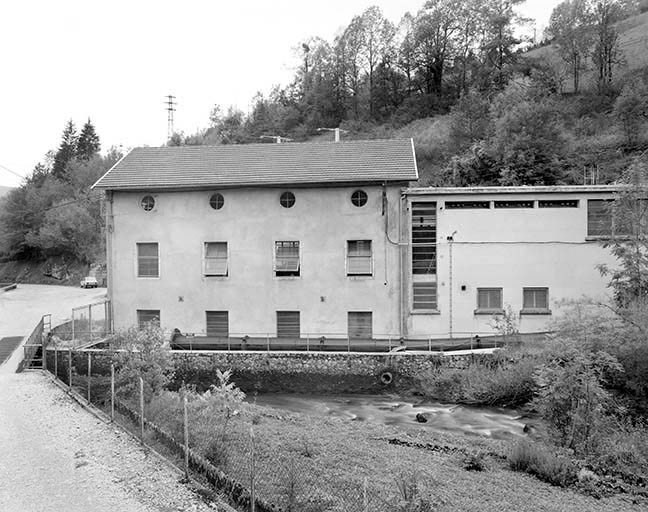

Salle des machines : soubassement à 3 voûtes transversales en berceau plein cintre côté rivière, vaisseau (éclairé par des oculi) à charpente métallique et couverture en tuile. Transformateur : poste de transformation en soubassement voûté en berceau segmentaire, anciens départs de lignes au dessus à charpente en béton armé et voûte en berceau segmentaire avec extrados en couverture. Atelier de réparation couvert d'une terrasse. ; surface du site en m2 : 6 717

  • Murs
    • calcaire moellon
    • béton
    • enduit
  • Toits
    tuile mécanique, béton en couverture
  • Étages
    étage de soubassement, 1 vaisseau
  • Couvrements
    • charpente métallique apparente
    • voûte en berceau segmentaire
  • Élévations extérieures
    élévation à travées
  • Couvertures
    • terrasse
    • toit à longs pans
    • pignon couvert
  • Statut de la propriété
    propriété publique
  • Éléments remarquables
    salle des machines, machine énergétique

Documents figurés

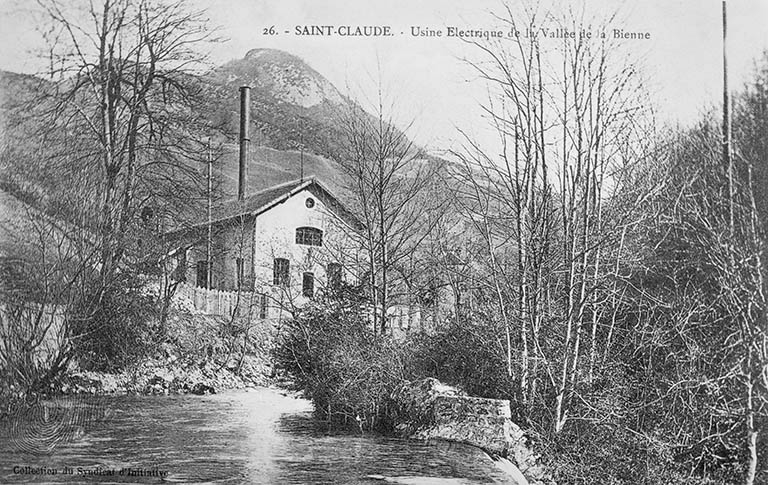

  • Saint-Claude. - Usine Electrique de la Vallée de la Bienne. Carte postale, s.d. [1ère moitié 20e siècle, entre 1900 et 1939].

    Collection particulière : Guérin, Molinges
  • Saint-Claude (Jura) - Usine électrique de l'Abîme. Carte postale, s.d. [1er quart 20e siècle, entre 1900 et 1903], par Mandrillon, E. (photographe)

    Archives municipales, Saint-Claude
Date(s) d'enquête : 1991; Date(s) de rédaction : 1992
